潜伏式AGV车体结构三维设计方案

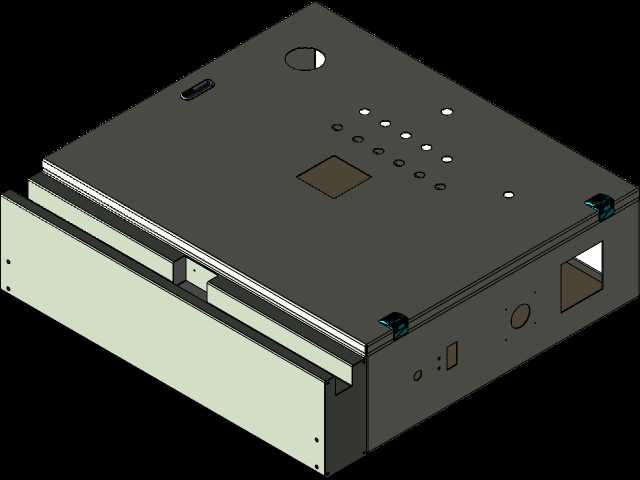

　　本次呈现的潜伏式AGV车体结构，主要面向生产车间线边物料转运、立体仓储库位接驳、电商仓分拣环节料箱搬运等场景设计，可适配常规尺寸的周转料架、工装托盘的托举转运需求，无需额外搭载牵引挂具即可潜入料架底部完成顶升作业，适配多数离散制造车间的内部物流流转节奏。从结构设计逻辑来看，车体采用分层式钣金框架布局，上层为功能面板层，预留了状态指示灯组、急停按钮、调试接口、传感器安装位，面板上的多组开孔分别对应电源指示、运行状态、故障报警、通讯状态的灯珠安装，圆形预留位可适配激光避障传感器或二维码识别摄像头的安装需求，面板中部的方形沉台用于安装主控单元的检修盖板，无需拆解整车框架即可完成核心控制模块的调试与维护。中层为设备安装腔体，

　　用于布置驱动轮组、顶升机构、电池模组、控制元器件，腔体侧面预留的圆形开孔为驱动轮的编码器走线孔、侧边防撞传感器的安装位，方形开孔则对应电源开关、充电接口的安装位置，所有开孔均做翻边处理，避免走线时割伤线缆绝缘层，同时提升钣金结构的局部刚性。下层为底盘承载层，采用加厚钣金折弯成型，作为驱动轮、从动万向轮、顶升机构的安装基准面，轮组安装位预留了长条形调节孔，可在装配时调整驱动轮的安装高度与预紧压力，保证不同地面平整度下驱动轮都能获得足够的抓地力，避免出现打滑丢步的问题。从安装边界尺寸来看，整车高度控制在潜伏作业的常规适配范围内，可潜入底部净空满足要求的多数标准料架下方，车体长宽尺寸适配车间1米宽度的人行通道转弯需求，

　　最小转弯半径可满足窄通道内的直角转向作业，顶升机构的行程覆盖常规料架的离地高度区间，托举额定负载适配多数车间内的单工位物料转运重量需求。设计过程中充分考虑了车间现场的使用工况，车体边角均做圆弧过渡处理，避免运行过程中剐蹭周边设备或人员，外壳钣金的拼接处采用卡扣加隐藏式螺丝的固定方式，既保证外表面的整洁度，也能降低日常清洁维护的难度，车体前后端预留的防撞条安装槽，可适配机械式防撞条或红外避障传感器的加装需求，配合上层面板的传感器组合实现多级安全防护。驱动轮组采用差速驱动布局，两个驱动轮对称布置在车体中部靠前位置，后部布置两个从动万向轮，这种布局可保证车体在直行、转向、顶升作业时的重心稳定性，避免托举负载后出现翘头或侧倾的问题，

　　电池模组的安装位设计在车体中部重心位置，可平衡前后轮的承载压力，同时预留快拆结构，可快速更换备用电池满足长时间连续作业需求。顶升机构采用剪叉式结构设计，安装在车体中部的基准面上，顶升板的尺寸适配标准托盘的底部定位尺寸，顶升到位后设置机械限位结构，避免举升过程中出现超程损坏，顶升板表面预留防滑垫安装槽，可粘贴橡胶防滑垫增大与料架底部的摩擦力，防止转运过程中料架出现移位。车体侧面的走线槽全部内置在钣金腔体内部，外部无裸露走线，避免车间内的灰尘、切削液、杂物对线束造成损坏，所有电气元件的安装位均预留接地螺柱，保证整车的电磁屏蔽性能与用电安全，避免车间内的焊接设备、变频设备对AGV的通讯信号造成干扰。
