多轮足复合式爬楼移动机器人结构

　　这款轮足复合式移动机构的设计初衷，是解决常规轮式移动平台在非结构化地形、尤其是阶梯类障碍场景下的通行痛点，目前这类结构的落地场景覆盖了楼宇内应急搜救、多层仓储物料转运、老旧小区无电梯场景的末端配送、灾后建筑内部的勘察作业等多个领域，相比纯轮式、纯履带式或者纯足式结构，它在越障能力、移动效率、结构复杂度之间做了针对性的平衡。

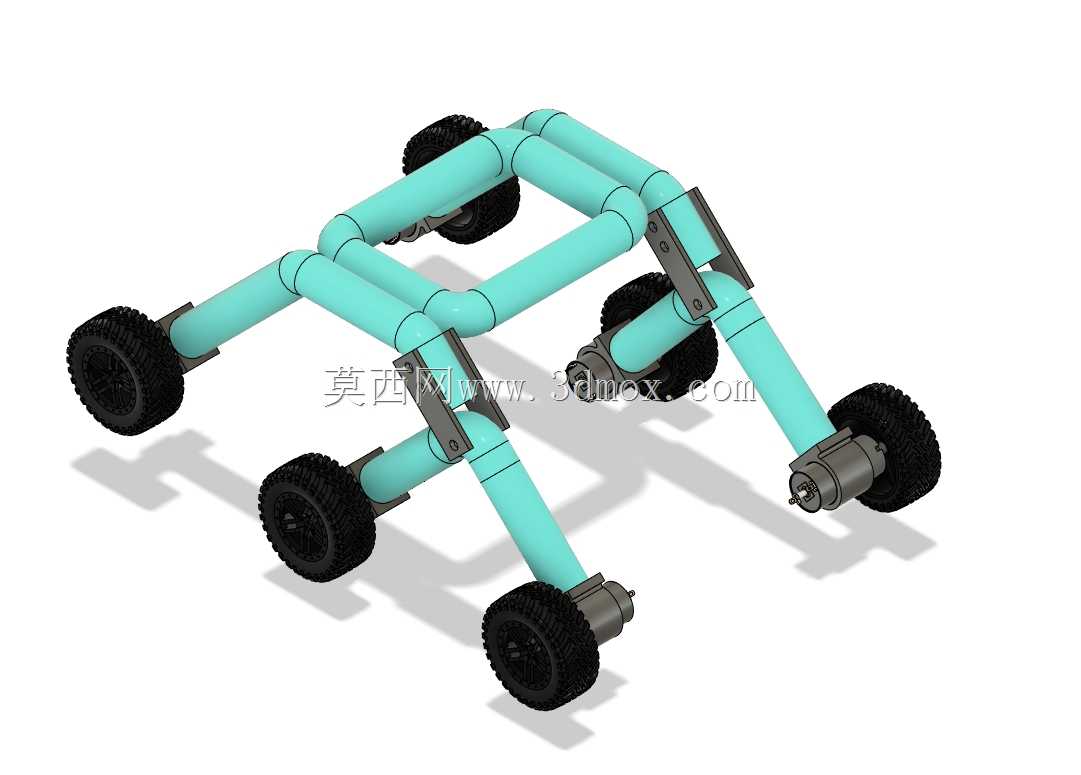

　　从实际使用场景的需求出发，常规轮式平台在面对高度超过轮径三分之一的垂直障碍时就会出现打滑、托底的问题，纯履带结构虽然越障能力更强，但在平整路面的滚动阻力大、转向磨损快，能耗比轮式结构高40%以上，纯足式结构虽然地形适应力最强，但控制逻辑复杂、运动速度慢、负载能力弱，很难在民用场景下落地。这款结构采用了多段铰接式管架作为肢体主体，每个肢体末端集成驱动轮，肢体的管段之间通过铰接支座连接，可根据障碍高度调整各段肢体的弯折角度，在平整路面行进时，所有肢体调整到统一高度，驱动轮接触地面，和常规轮式平台一样实现低阻力高速移动，转向时可通过两侧轮组的差速实现小半径转弯，不需要额外设置转向舵机，简化了传动结构。

　　当遇到阶梯类障碍时，靠前侧的肢体首先抬升，将前端轮组搭到上一级台阶的边缘，随后中间段的铰接轴转动，带动中部轮组依次抬升搭靠台阶，后侧肢体同步跟进，整个爬楼过程不需要复杂的步态规划，仅通过各铰接点的角度限位和轮组的驱动力配合就能完成连续爬楼动作，相比纯足式结构的控制难度大幅降低。结构的主体框架采用空心圆管拼接，一方面是圆管的抗弯截面模量在同等重量下优于方管和实心杆件，能在控制整体自重的前提下保证肢体的结构刚度，另一方面管架结构的内部空间可以穿设驱动轮的供电线、铰接点的传感器信号线，避免线路外露在移动过程中被障碍物剐蹭。

　　每个铰接支座采用分体式夹板结构，通过螺栓夹紧在圆管的对应位置，不需要在圆管上焊接额外的安装座，既降低了焊接带来的变形问题，也可以根据实际使用的轮径大小、目标爬楼的台阶高度，灵活调整各铰接点在管段上的固定位置，适配不同的越障高度需求。末端驱动轮选用了大花纹的橡胶越野轮，轮面的凸起花纹能在台阶边缘、湿滑地面提供足够的抓地力，避免爬楼过程中出现打滑后溜的问题，轮组和肢体末端的连接采用快拆式轴座，当轮面磨损到限位标记时，不需要拆解整个肢体结构，只需要拆下轴座的固定销就能快速更换轮组，降低现场维护的难度。

　　从安装边界来看，这款结构在平整路面的最低离地间隙可以通过肢体角度调整到120mm以上，能轻松通过常规路面的碎石、减速带类障碍，当肢体完全收拢时，整体的横向宽度控制在600mm以内，能顺利通过常规住宅的单元门、消防通道以及标准宽度的楼道转角，不会出现通行卡滞的问题。爬楼状态下单次越障的最大高度可达到200mm，覆盖了国内绝大多数住宅、写字楼的标准台阶高度范围，单组肢体的铰接转动角度设置了机械硬限位，避免肢体弯折角度过大导致整体重心失稳翻倒，不需要额外在控制系统里设置复杂的角度保护逻辑，纯机械结构的限位可靠性更高，在电控系统出现故障时也不会出现结构运动超限的问题。

　　结构的重心位置经过针对性配平，整体重心落在所有轮组的支撑多边形中心区域，爬楼过程中重心随肢体抬升的偏移量控制在支撑面范围内，即使在台阶上停驻也不会出现倾翻。和传统的行星轮式爬楼结构相比，这款结构没有额外的行星轮架回转带来的重心上下颠簸问题，搭载在平台上的检测设备、运输物料不会受到持续的冲击振动，对搭载的精密传感器友好度更高，不需要额外设置大行程的减震结构就能保证搭载设备的稳定运行。在负载能力方面，管架结构的静态承重可达到50kg以上，能满足搭载搜救探测设备、配送货箱、勘察摄像头的载荷需求，日常维护只需要定期在铰接点的转动位置加注润滑脂，检查轮组的固定螺栓松紧度即可，没有复杂的易损传动部件，适合在户外、楼宇等复杂场景下长期使用。
