Arduino三轴操纵摇杆控制模块结构设计

　　这款三轴操纵控制模块，是嵌入式控制、小型人机交互场景里常用的输入组件，日常做小型智能设备调试、DIY交互装置、小型移动载具操控的时候，经常会用到这类部件。它的核心功能是实现X、Y两个轴向的偏转量检测，同时集成Z轴方向的按压触发，相当于把两个线性电位计和一个轻触按钮整合到同一个操作单元里，不需要额外搭配独立的按键组件，就能完成二维方向偏移量采集加确认操作的输入需求。

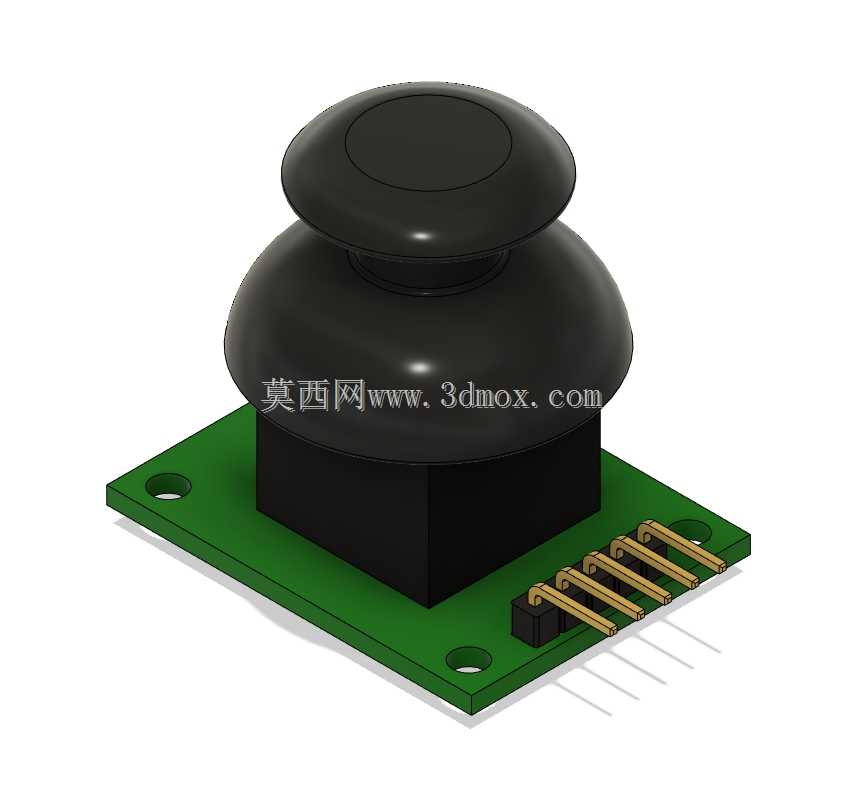

　　从结构设计的角度看，整个模块分为上部操作帽、中部摇杆传动结构、下部电位计与按键本体、底部安装电路板四个部分。上部的操作帽做了双层圆弧凸起设计，上层是直径更小的圆形按压面，边缘做了圆滑过渡，下层是直径更大的伞状承托结构，表面做了哑光磨砂质感处理，手指搭靠的时候不容易打滑，长时间操作也不会因为边缘棱角产生硌手的问题。操作帽和内部摇杆杆身采用过盈配合装配，不需要额外打胶或者螺丝固定，装配的时候直接压入即可，后期如果需要更换不同手感的操作帽，也可以直接拔插替换，维护便利性比较好。

　　中部的传动结构藏在操作帽下方的黑色基座内部，X、Y两个方向的偏转都做了限位设计，最大偏转角度控制在合理范围内，避免偏转角度过大扯坏内部电位计的引脚或者传动弹片，同时每个轴向都带有自动回中结构，松开操作帽之后，会在弹性件的作用下自动回到X、Y轴的中点位置，不需要手动复位，这个回中结构的阻尼做了适配，既不会因为阻尼太小导致操作时容易晃过目标位置，也不会因为阻尼太大让操作手感发涩，推动的时候能清晰感受到偏转的行程变化，方便精准控制偏移量。Z轴的按压行程设计得比较短，按下去的触发力度适中，不会因为误碰就触发按压信号，也不会需要太大力气才能按动，按压到位之后有清晰的触感反馈，能明确知道已经触发了按键信号。

　　底部的安装电路板是标准的绿色FR-4板材，板上预留了两个对称的安装孔，安装孔的位置做了环形露铜处理，既可以用M2规格的螺丝直接固定在设备面板或者安装支架上，也可以用铜柱垫高安装，适配不同的安装空间需求。电路板一侧引出了五个直插排针，从引脚定义上分别对应X轴信号输出、Y轴信号输出、Z轴按键信号输出、电源正极、电源接地，引脚间距是标准的2.54mm，既可以直接插在面包板上做原型调试，也可以直接焊接在主控电路板上，不需要额外做引脚转接。排针旁边做了小型的限位凸台，焊接的时候排针可以抵在凸台上，避免焊接时排针歪斜，保证引脚的垂直度。

　　从实际应用的场景来说，这类模块除了用在Arduino相关的开源硬件项目里，也可以集成到小型遥控设备的操作面板上，比如小型智能小车的遥控器、桌面级机械臂的手动控制端、云台的姿态调节控制单元，甚至一些工业小型设备的手动微调操作位，都能用到这类组件。选型的时候需要注意，它的安装边界要预留足够的偏转空间，模块安装完成后，操作帽下方距离安装面板的高度要满足最大偏转时的空间需求，不能有结构件挡住操作帽的偏转路径，不然会导致某个方向的偏转行程不足，无法输出满量程的信号。电路板的安装孔中心距是固定的，设计安装位的时候要严格匹配孔位尺寸，避免出现安装孔错位无法固定的问题。

　　在电路匹配上，X、Y轴的输出是模拟电压信号，直接连接主控的ADC采集引脚就能读取偏移量，中点位置的输出电压大概是供电电压的一半，向不同方向偏转的时候，输出电压会在0到供电电压之间线性变化，主控只需要做简单的数值映射，就能把采集到的电压值转换成对应的方向偏移量。Z轴的按键输出是开关量信号，常态下是高电平，按下之后拉低到地，主控检测到电平跳变就能识别按压操作，不需要额外加复杂的信号处理电路，外围电路设计非常简单，只需要在按键信号引脚上加一个简单的消抖电容，就能避免机械抖动带来的误触发问题。

　　结构设计的时候，这个模块的基座和操作帽都采用了耐磨的工程塑料材质，长期反复偏转、按压也不容易出现磨损松旷的问题，内部的电位计采用碳膜刷片结构，正常使用情况下的循环寿命能满足日常原型开发和小型设备的使用需求，回中结构的弹性件采用不锈钢材质，不会因为长期使用出现弹性疲劳导致回中不准的问题。整个模块的整体高度从电路板底面到操作帽顶面的尺寸控制得比较紧凑，不会占用太多的设备内部空间，对于内部空间比较紧张的小型手持设备来说，这个尺寸优势非常明显，不需要为了安装摇杆额外加高设备外壳。
