单轴拖挂式小型旅居露营拖车结构

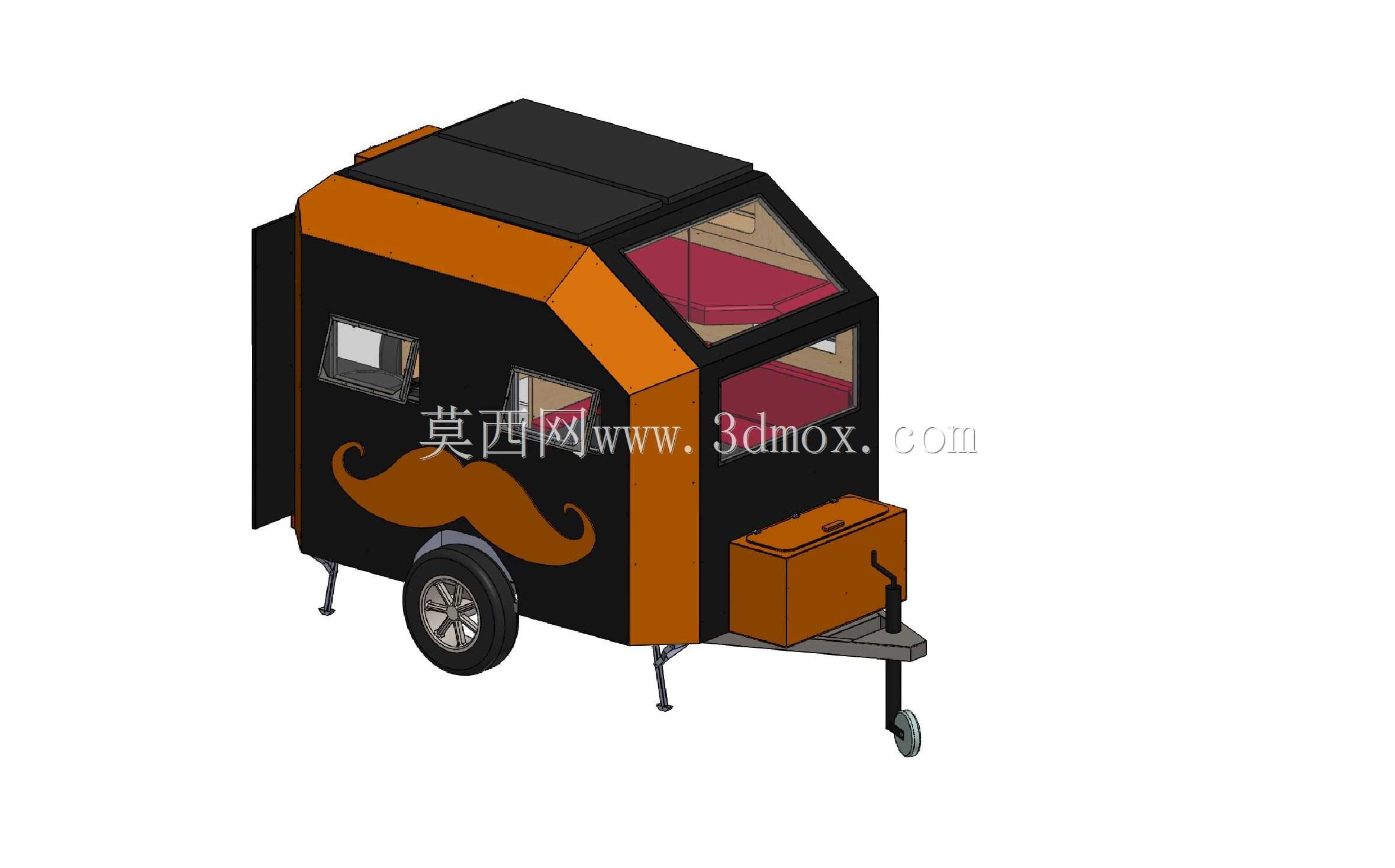

　　这款单轴小型拖挂旅居结构，主要面向短途户外露营、近郊休闲旅居场景使用，可适配多数家用乘用车牵引，满足2人以内的户外临时居住、短途出行休憩需求，整体结构围绕轻量化、小尺寸通过性做了针对性设计，适配非铺装露营地、乡村窄路等复杂通行场景。从结构布局来看，厢体采用方管骨架拼接的承载式设计，外部覆层做了分色处理，前部牵引端设置独立外置储物箱，可放置露营工具、外接水电配件等外置物品，牵引架集成导向轮与驻车支腿连接位，驻车状态下可通过四角的伸缩支腿将厢体调平，避免单轴轮胎长期承压变形，同时减少厢体晃动。厢体侧面设置两扇不同尺寸的推拉窗，兼顾通风与采光需求，前部斜向大窗对应厢内上层卧区，可在驻车时获得良好视野，卧区下方预留储物空间，可收纳露营寝具、

　　随身行李。厢体顶部采用分段式平顶设计，预留了后期加装太阳能板、车顶行李架的安装孔位，边缘做了圆弧包边处理，降低行车过程中的风阻系数。设计阶段优先考虑了型材下料的工艺可行性，所有骨架型材均采用标准规格激光切割下料，配套的型材下料清单可直接对接钣金加工车间，无需二次拆图即可完成下料加工，降低小批量试制的拆图成本。整体安装边界控制严格，行车状态下总宽度不超过家用乘用车外后视镜宽度，总长度控制在小型乘用车牵引法规要求范围内，无需额外办理牵引资质即可合规上路，厢体内部净高满足成年人坐立需求，不会出现碰头的局促感。牵引连接部位采用标准拖挂球头连接结构，匹配市面通用的拖车钩安装位，无需定制专用牵引座即可完成与牵引车的连接，

　　制动系统采用惯性同步制动结构，行车过程中可跟随牵引车同步减速，避免牵引过程中出现推头、甩尾风险。厢体内部做了功能分区，前部斜窗区域为卧区，中部预留简易操作台安装位，可放置便携炊具、露营食材，侧窗位置预留小桌板安装位，可满足临时办公、就餐需求，厢体尾部预留储物舱门安装位，可从外部直接取用储物物品，无需进入厢内翻找。结构设计阶段充分考虑了不同使用场景的适配性，在低温环境使用时，厢体夹层可填充保温棉，提升厢体保温性能；高温环境下可在侧窗位置加装防蚊纱窗，配合顶部预留的排气扇安装位，实现厢内空气对流降温。所有外露金属件均做了防锈防腐处理，适配户外潮湿、多尘的使用环境，轮拱位置做了加高挡泥设计，避免行车过程中泥水甩到厢体侧部，

　　减少后期清洁维护成本。驻车支腿采用手摇伸缩结构，无需额外动力即可完成调平操作，单人即可完成驻车部署，导向轮采用可折叠结构，行车状态下可向上翻折固定，避免行驶过程中磕碰地面。外置储物箱采用带锁密封结构，可防止户外淋雨导致内部物品受潮，箱体与主厢体采用螺栓连接，后期可根据使用需求更换不同尺寸的储物箱，或者加装外置厨房、水箱等拓展配件。
