船用压载水舱带侧置通流结构设计

　　该结构针对小型水下航行器、近岸作业潜水装置的压载调节需求设计，核心作用是通过舱内水体的注入与排出调整装置整体浮力，匹配不同作业深度下的重力与浮力平衡，保障航行姿态稳定。从实际应用场景来看，这类压载舱多用于小型无人潜航器、水下探测装置、竞赛类水下航行设备，在近岸水文探测、水下管线巡检、小型水下作业平台等场景中承担浮力调节核心功能，区别于大型船舶的分隔式压载舱，该结构采用一体化集成设计，适配小型装置紧凑的舱内布局，减少管路冗余带来的空间占用。

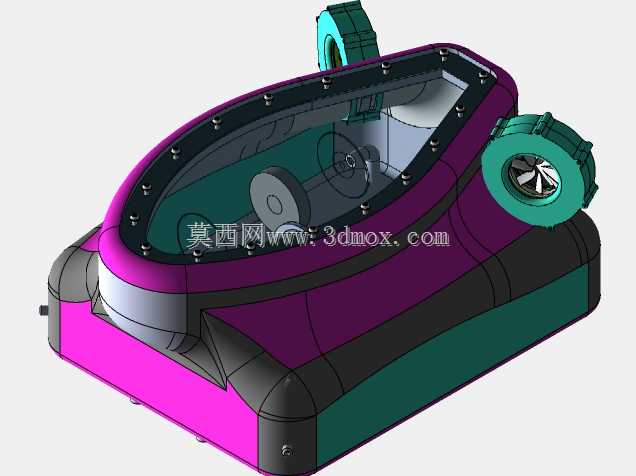

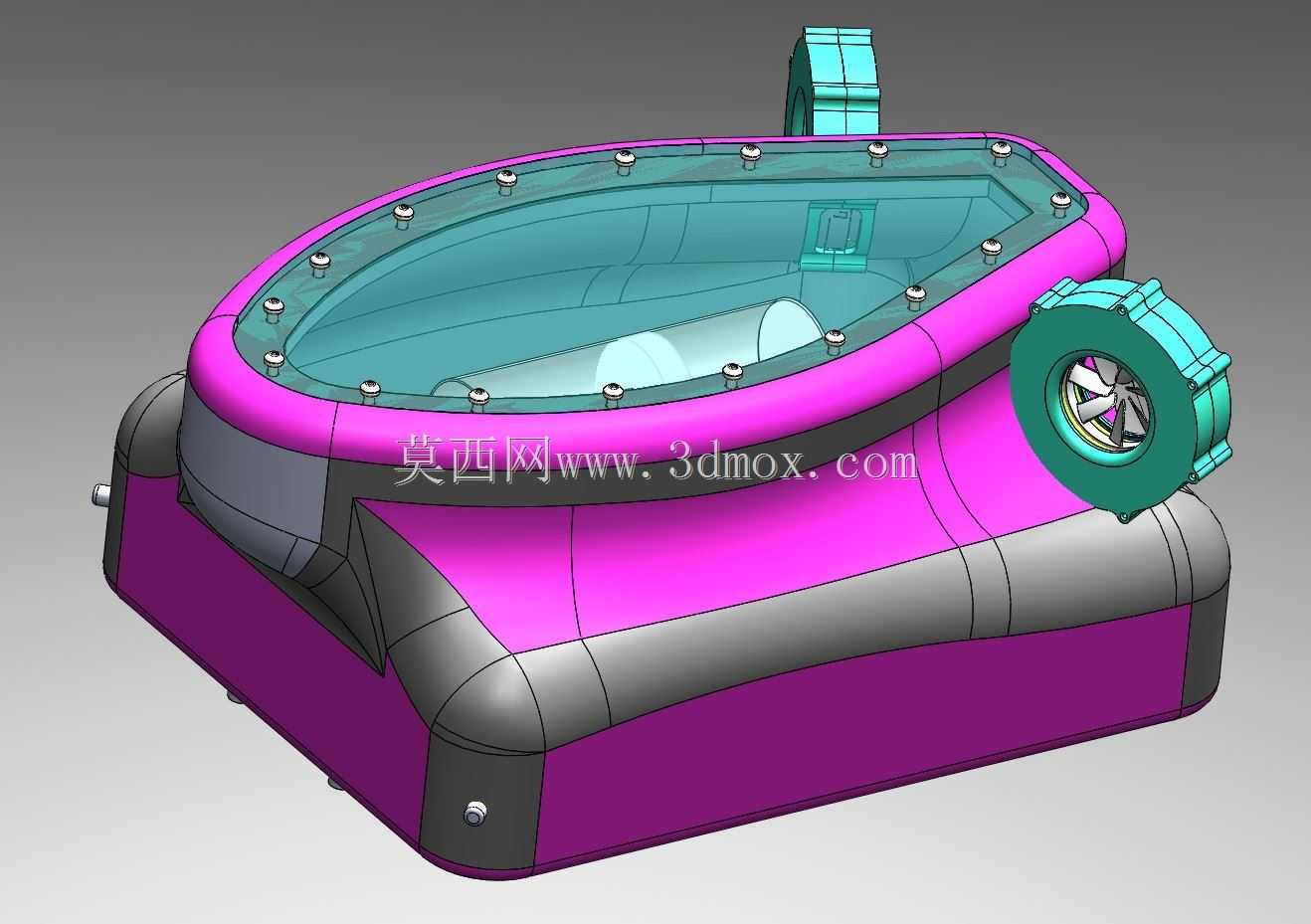

　　从功能特性上看，舱体顶部采用全周螺栓紧固的透明密封盖板，既可以直观观察舱内水体充盈状态，也方便日常检修时快速开启清理舱内淤积杂质，密封面采用嵌入式橡胶圈槽设计，螺栓沿密封法兰周向等距排布，确保每处压紧力均匀，避免深水压力下出现局部渗漏。侧置的通流组件集成了叶轮导流结构，相比传统直通式注水口，该结构可以在注水时引导水流沿舱壁旋流进入，减少注水过程中舱内产生的紊流气泡，避免气泡滞留影响压载重量的精准控制；排水时叶轮结构可以辅助打散舱内沉积的微小杂质，避免杂质堵塞通路口径，保障排水速率稳定。

　　设计思路上，整体舱体采用流线型过渡外形，底部为平直安装基面，预留了两处沉头安装孔位，可直接通过螺栓固定在航行器的主承力框架上，安装基面与舱体侧壁采用大圆角过渡，减少水下航行时的水流阻力，同时避免应力集中导致的舱体结构疲劳。舱体上半部分的紫色包覆层为浮力补偿层，采用低密度耐压复合材料填充，抵消舱体自身金属结构的重量，减少装置整体的净重负载，外层灰色包覆为耐磨防护层，应对近岸作业时可能出现的礁石剐蹭、泥沙磨损。顶部凸起的小型通气管结构用于平衡舱内气压，在注水排水时自动导通或关闭，避免舱内形成正压或负压导致注排水速率异常。

　　从安装边界来看，舱体整体最大外轮廓长度适配小型潜航器的中部舱段宽度，侧置通流组件的突出高度控制在航行器侧舷的流线包络范围内，不会额外增加航行时的迎流面积；顶部密封盖板的最高处低于航行器上壳体的安装平面，避免与上层的探测设备、控制模块产生安装干涉。底部安装孔的孔距按照通用小型潜航器的框架型材间距设计，无需额外加工转接支架即可直接适配安装，通流组件的接口采用标准快插口径，可直接对接航行器自带的注排水泵管路，减少现场配装的加工工作量。舱体的转角处全部采用圆角过渡，既减少水下阻力，也避免安装维护时尖锐边角划伤操作人员或管线外层防护。在结构强度校核上，舱体壳体壁厚按照30米水深的静水压力设计，密封螺栓的规格与排布间距经过压力测试验证，可承受对应水深下的持续压力无变形，透明盖板采用高强度耐压透明材料，抗冲击性能满足近岸作业时的碰撞防护要求。
