涵道式水下探测航行器结构设计

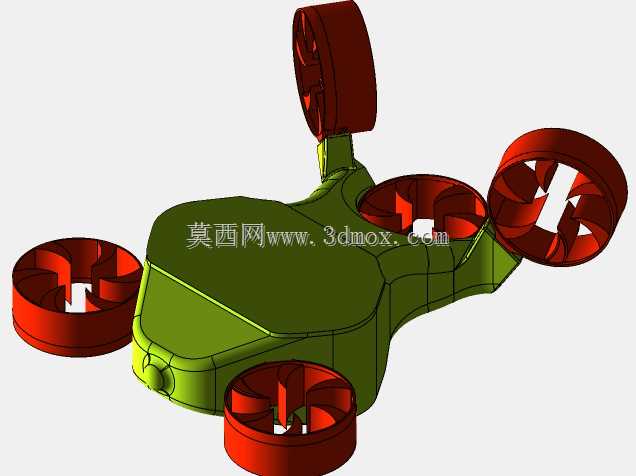

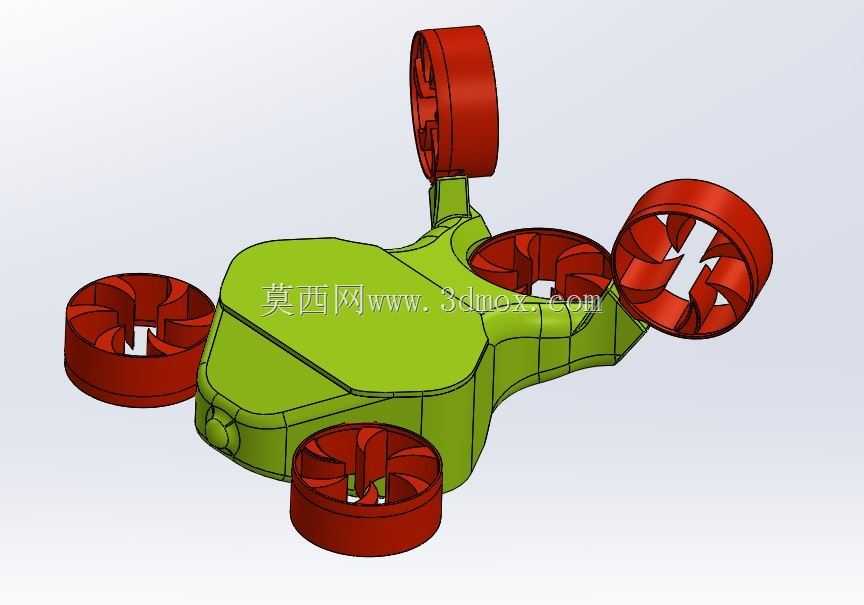

　　这款涵道式水下探测航行器的结构设计，核心面向近岸浅水域的水下巡检、水文数据采集、小型水下目标探查场景，区别于常规开放螺旋桨推进的水下设备，采用全涵道包裹式的推进布局，能有效降低航行过程中水草、废弃渔网等水中杂物缠绕桨叶的风险，适配近岸养殖区、内河航道、水库坝体周边这类杂物较多的复杂水域作业需求。从结构布局来看，主体壳体采用上凸下平的流线型曲面构型，上壳体做圆弧过渡处理，下壳体预留平整的设备安装平面，既能够降低航行时的迎流阻力，也能为内置的控制电路板、电池模组、传感模块提供规整的安装空间，壳体边缘做圆角过渡，避免应力集中的同时，也减少航行过程中水流在壳体边缘产生的紊流，降低航行阻力带来的动力损耗。五个涵道推进器采用分布式布局，

　　分别布置在壳体的前、后、左、右以及正上方位置，每个推进器的涵道都与壳体做一体化的连接筋结构，保证推进器安装位置的结构强度，避免航行过程中推进器受水流冲击产生位置偏移。这种多推进器的布局方式，能够实现航行器在水下的全向移动，无需调整整体航行姿态即可完成水平方向的前后左右平移、垂直方向的上浮下潜，甚至可以在水下保持定点悬停，适配坝体缝隙检测、水下管线排查这类需要精准对位的作业场景，相比传统单推进或双推进的水下航行器，机动灵活性有明显提升。在安装边界设计上，每个涵道的内径与推进桨叶的外径预留了均匀的环形间隙，既避免桨叶转动时与涵道内壁产生剐蹭，也能通过涵道的整流作用提升推进效率，涵道的进出口位置做圆弧导角处理，

　　减少水流进入涵道时的局部阻力。主体壳体的内部预留了统一的安装螺柱位置，所有内置模块都可以通过螺柱直接固定在壳体内部的加强筋上，加强筋沿着壳体的曲面走向布置，既能够提升薄壳结构的整体刚性，避免深水压力下壳体产生形变，也能为内部走线提供规整的布线空间，避免线缆在航行器内部晃动干扰传感设备的正常工作。壳体前端预留了透明视窗的安装位，可直接搭载水下摄像模块、照明模块，视窗与壳体的配合面设计了密封槽结构，可通过加装密封圈实现静密封，满足浅水域下的防水要求。从尺寸适配角度来看，整体结构的外轮廓尺寸控制在小型便携设备的范畴，单个操作人员即可完成布放与回收，无需借助大型吊装设备，适配单人作业的巡检场景。涵道推进器的安装座设计了快拆结构，

　　当单个推进器出现故障时，无需拆解整个主体壳体即可完成推进器的更换，降低现场维护的难度。壳体的上下盖配合面同样设计了连续的密封槽，可通过密封圈实现整体舱室的防水，舱室内部预留了配重块的安装位置，可根据搭载的不同传感模块重量调整配重位置，保证航行器整体的重心与浮心重合，避免航行过程中出现姿态倾斜。在实际作业过程中，这种涵道布局的推进器相比开放螺旋桨，也能降低对水中水生生物的伤害，适配水产养殖区的水下巡检需求，不会因为螺旋桨外露打伤养殖的水产。同时全包裹的涵道结构也能在航行器触碰到水下礁石、坝体结构时，对桨叶起到保护作用，避免桨叶直接碰撞硬物出现断裂，提升设备在复杂水下环境的耐用性。整体结构的曲面设计充分考虑了注塑加工的工艺可行性，所有曲面的拔模角度都控制在合理范围，没有倒扣结构，后续如果要进行量产开模，无需设计复杂的抽芯结构，能够有效降低加工成本。壳体的壁厚采用均匀化设计，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲等缺陷，保证壳体成型后的尺寸精度。
