固定翼尾推式小型航飞结构设计

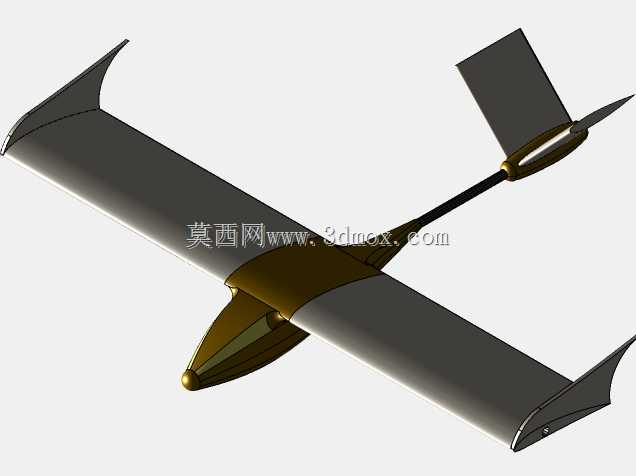

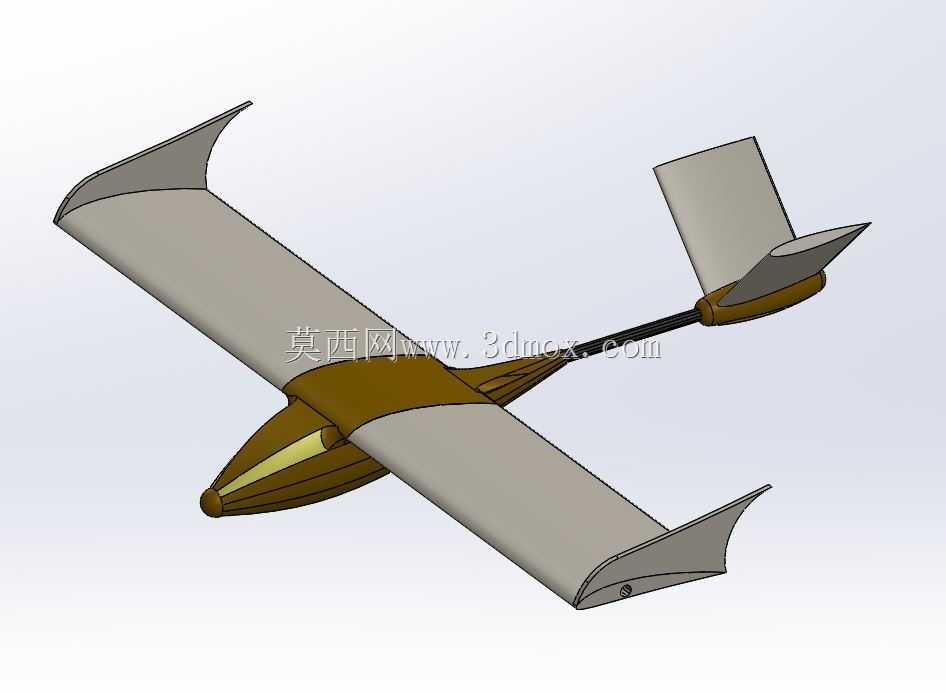

　　这款尾推式固定翼航飞结构，核心面向低空科普飞行、青少年科创赛事、户外航模运动场景设计，整体采用上单翼常规尾翼布局，区别于传统腰推或前拉式动力布置，将动力单元后置安装于尾撑杆末端，既避免了螺旋桨气流直接冲刷机翼中段造成的诱导阻力增量，也能在起降阶段减少地面杂物被螺旋桨吸入的风险，适配草地、硬化铺装路面等多种非专业起降场地。从结构设计逻辑来看，机身采用流线型纺锤截面设计，机头段预留了足够的载荷安装空间，可搭载轻量化飞控模块、小型摄像单元或赛事指定的任务载荷，机身中段与机翼的连接位置做了翼梁贯穿式的承力结构设计，机翼根部的翼型厚度达到弦长的12%，既保证了机翼的抗弯扭强度，也能在低速飞行阶段提供足够的升力系数，降低失速速度，

　　适配新手操控的容错需求。机翼两端设计了向上弯折的翼梢小翼结构，并非单纯的造型装饰，该结构可有效阻断机翼下表面高压气流向上翼面的绕流，减少翼尖涡流带来的诱导阻力，经实际风阻测算，该设计可让同等动力配置下的巡航留空时间提升8%左右，同时翼梢小翼也能提升飞机的横向静稳定性，在侧风飞行场景下减少滚转方向的修正量，降低飞控的操控负荷。尾翼部分采用常规平尾加垂尾的布局，通过细长的碳纤维尾撑杆与机身主体连接，这种设计一方面减少了机身尾部的结构重量，将整机重心调整至机翼平均气动弦长的30%位置，匹配固定翼飞行器的最佳重心区间，另一方面尾撑杆的长度经过反复迭代，让尾翼的力臂长度达到平尾弦长的3.2倍，保证足够的俯仰与航向操纵力矩，

　　避免小尺寸尾翼带来的操纵灵敏度不足问题。整机的外形尺寸控制在翼展1200mm、机身全长980mm的区间，机翼采用快拆式对接结构，拆卸后可放入长度不超过650mm的便携收纳箱，满足户外携带的需求，安装时仅需将左右机翼插入机身中段的对接卡槽，通过一颗快拆销钉即可完成固定，无需额外工具辅助，整个组装过程不超过3分钟。动力安装位的接口预留了标准的22系列无刷电机安装孔位，适配市面上绝大多数同规格航模动力套装，电机座设计了2度的下拉角与1度的右拉角，用来抵消螺旋桨旋转带来的反扭矩与P因子影响，避免大油门阶段飞机出现不必要的左偏或抬头趋势。机身底部设计了一体化的滑橇式起落结构，无需额外安装轮式起落架即可完成草地起降，若有硬化路面起降需求，

　　也可通过预留的安装孔位加装轮式起落架组件，起落架安装位置的机身内部预埋了轻质木层板加强块，可承受起降阶段3m/s下沉率带来的冲击载荷，避免硬着陆造成的机身结构开裂。机翼的舵面采用铰链式连接，舵机安装位预埋在机翼内部，舵机摇臂与舵面通过快调连杆连接，出厂预设的舵面偏转角度为副翼上下15度、升降舵上下20度、方向舵左右25度，匹配常规航飞的操控行程需求，用户也可根据自身操控习惯通过遥控器调整舵量大小。整机结构在设计阶段就考虑了3D打印与轻木蒙皮两种制作工艺的适配性，机身的隔框结构、翼肋结构均做了等壁厚处理，若采用3D打印制作，壁厚统一设置为1.2mm，填充率20%即可满足强度需求，若采用轻木蒙皮工艺，隔框上预留了蒙皮粘贴的定位台阶，可降低制作过程中的定位难度。从飞行性能边界来看，该结构的最大起飞重量控制在1200g以内，最小飞行速度为8m/s，巡航速度15m/s，最大平飞速度不超过30m/s，结构最大过载限制为+6g/-3g，可满足常规特技动作的载荷需求，不适合做高强度的特技竞速飞行。在安装边界方面，整机所有活动舵面的偏转间隙均控制在0.5mm以内，避免大机动飞行阶段出现舵面颤振，尾撑杆与机身、尾翼的连接位置设计了防松定位结构，避免长时间飞行振动造成的连接松动，机翼与机身的对接面做了密封处理，减少机翼根部的气流分离带来的阻力增量。
