ABEC分级深沟球轴承爆炸展示结构

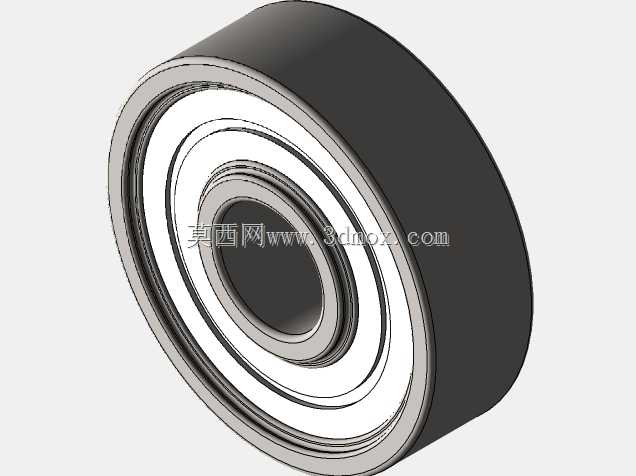

　　本次拆解展示的ABEC分级深沟球轴承，是旋转传动场景中应用覆盖度最广的支承类零部件，从家用小型电机、电动工具的高速输出端，到工业输送线辊筒、机床辅助传动机构、新能源汽车辅助系统的旋转支承位，都能见到同结构产品的身影。这类轴承的核心作用，是在旋转轴与轴承座之间建立低摩擦的滚动摩擦副，将轴系运转过程中的径向载荷、少量双向轴向载荷平稳传递至基座结构，同时把轴系的径向跳动、轴向窜动控制在对应精度等级允许的范围内，避免轴系运转过程中出现偏心磨损、异响、卡滞等失效问题。

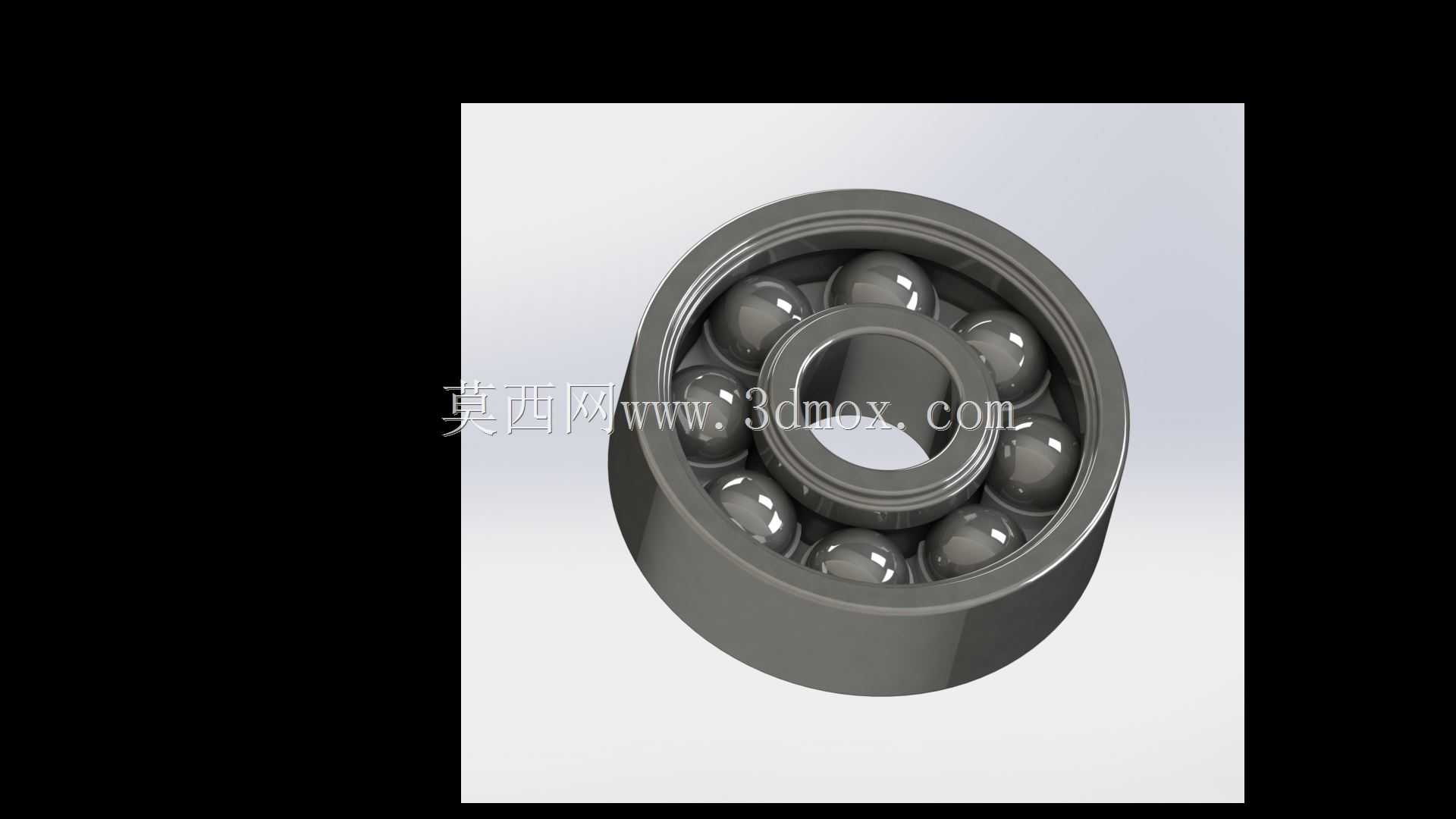

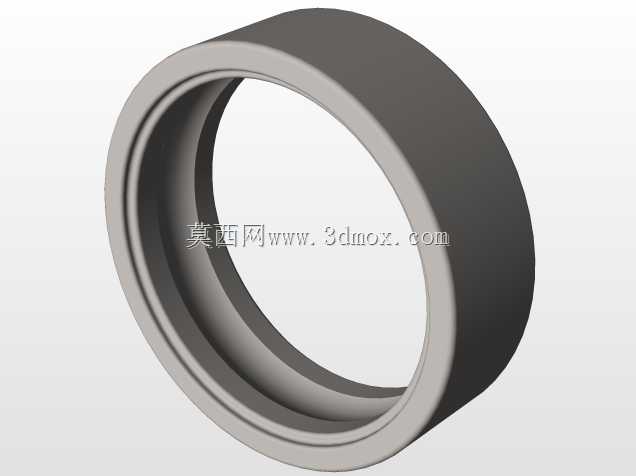

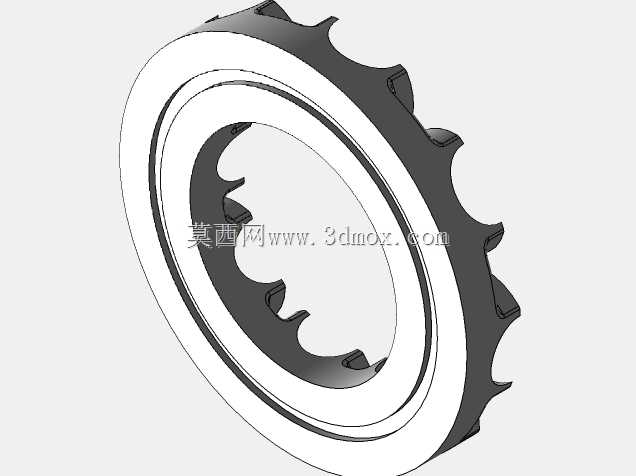

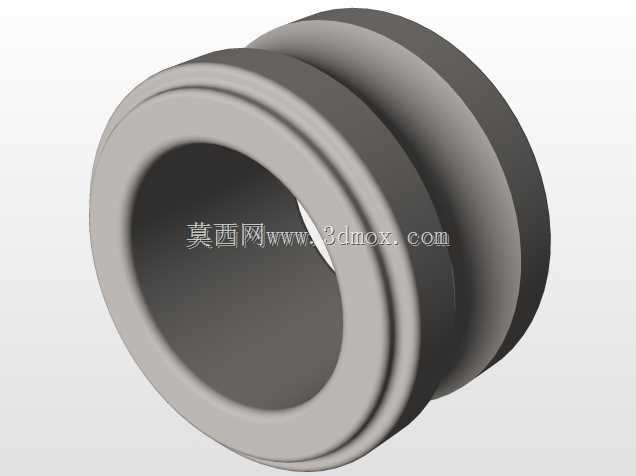

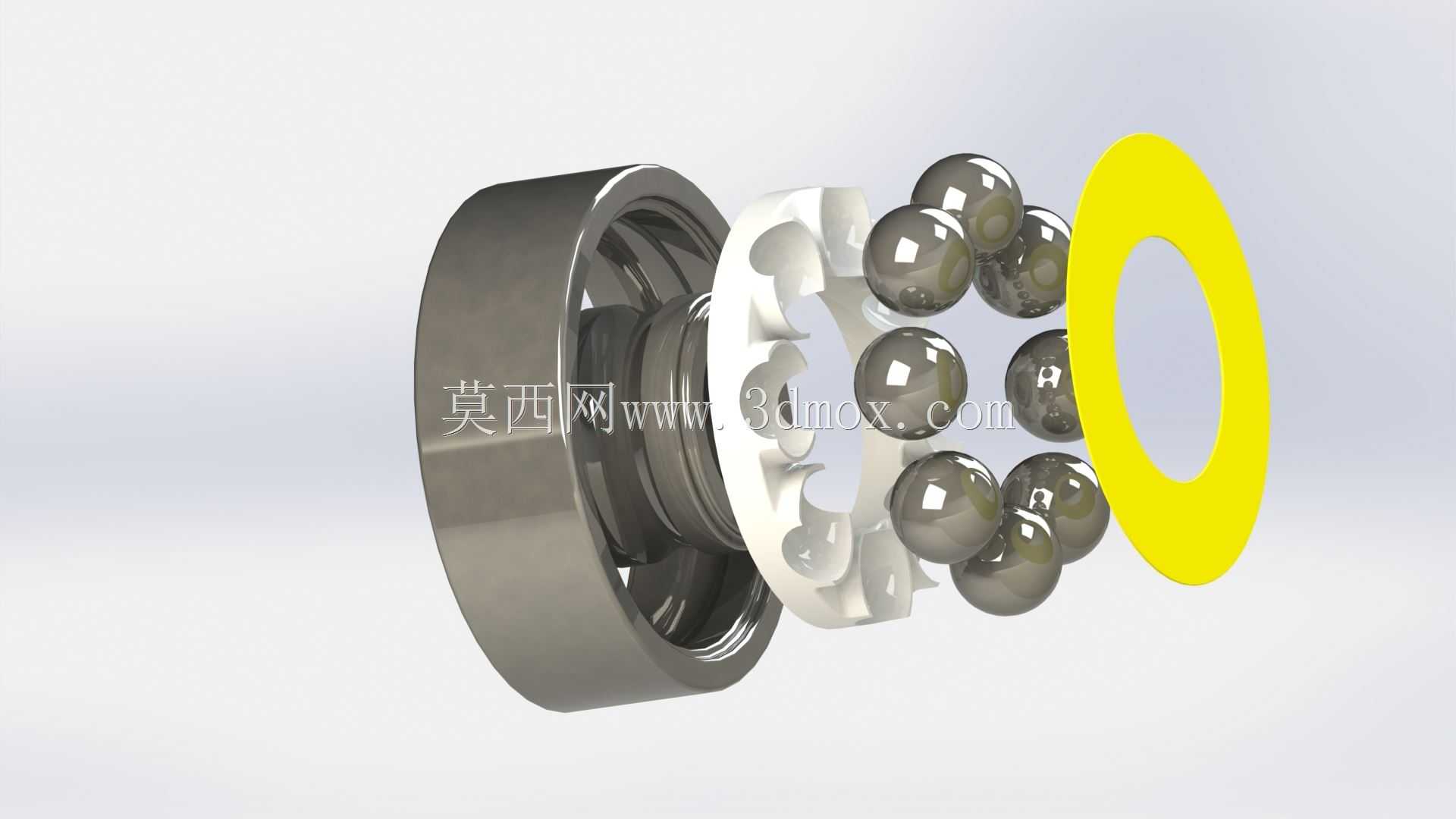

　　从爆炸展示的结构拆分逻辑来看，整套轴承的结构组成完全遵循深沟球轴承的成熟设计范式：两侧的环形套圈分别为内圈与外圈，内圈与旋转轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合起固定支承作用，套圈上加工的连续弧形滚道是滚动体的运行轨道，滚道的曲率半径略大于滚动体钢球的半径，既保证钢球在滚道内顺畅滚动，又能让接触区域形成合理的应力分布，避免应力集中导致的早期点蚀失效。中间的波浪形保持架采用冲压钢板或工程塑料材质，其兜孔结构将每一颗钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生滑动摩擦与碰撞噪音，同时引导钢球在滚道内保持正确的运行姿态，防止钢球在高速运转时出现歪斜、卡滞的问题。展示中醒目的黄色环形件为接触式橡胶密封圈，固定在外圈的密封槽内，唇口与内圈的密封挡边形成轻接触配合，既可以阻挡外部环境中的粉尘、切削液、水汽进入轴承内部的滚道区域，又能防止轴承内部填充的润滑脂向外泄漏，延长轴承的维护周期与使用寿命。

　　ABEC分级体系是这类轴承常用的精度评定标准，不同等级对应不同的尺寸公差与旋转精度要求，常规民用场景多选用普通精度等级，成本可控且能满足常规转速下的运转需求；高速主轴、精密仪器等对旋转跳动要求严苛的场景，则需要选用更高精度等级的产品，这类产品的滚道加工粗糙度、钢球球形误差、套圈端面平行度都有更严格的管控要求，能够在高转速下保持更低的振动值与温升。从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸远小于同载荷等级的滑动轴承，安装时不需要额外设计复杂的油路润滑结构，仅需在装配前填充对应牌号的润滑脂即可完成预润滑，适配绝大多数空间受限的传动安装位。装配过程中需要注意，内圈与轴的配合过盈量需要根据载荷大小、转速高低合理选取，过盈量过小会导致内圈与轴之间出现跑圈磨损，过盈量过大则会导致轴承内部径向游隙过小，引发运转温升过高、抱死等问题；压装时需要采用专用套筒抵住对应套圈端面施力，禁止通过滚动体传递压装力，避免保持架变形、钢球表面出现压痕影响后续使用。

　　在实际选型应用中，这类轴承的额定动载荷、额定静载荷需要匹配轴系的实际受力情况，径向载荷为主、转速较高的场景优先选用深沟球结构，若存在较大的轴向载荷则需要搭配角接触轴承或推力轴承组合使用。日常运维过程中，可通过运转时的噪音、振动值、外圈温升判断轴承的运行状态，当出现周期性异响、振动值突增、温升超过允许阈值时，需要及时停机检查，判断是否存在润滑脂失效、滚道点蚀、钢球碎裂、密封圈磨损等问题，避免轴承失效后引发轴系偏心，导致相连的传动零部件出现二次损坏。
