可调式LCD显示屏支撑固定支架结构

　　日常办公工位、工业设备操控台、医疗检测设备旁、车载影音安装位，都能见到LCD显示屏支撑结构的身影，这类结构看似不起眼，却直接决定了屏幕使用的稳定性、视角适配性以及长期使用的可靠性，本次设计的LCD支撑结构，正是针对多场景安装需求做的针对性结构优化。从实际使用场景出发，消费电子领域的桌面显示器安装，需要支架能适配不同身高用户的坐姿视角，避免长期低头或仰头造成的颈椎劳损；汽车座舱内的车载显示屏安装，要兼顾行驶过程中的振动耐受能力，避免车辆经过颠簸路面时屏幕出现晃动、松脱；医疗设备旁的显示屏支架，还要考虑清洁消毒的便利性，结构缝隙不能过多，避免积灰或残留消毒试剂。设计过程中首先锚定了三个核心功能目标：第一是保证屏幕固定后的稳定性，

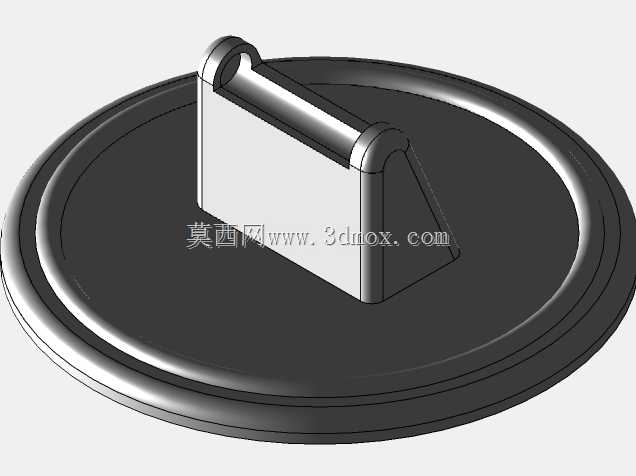

　　底座采用大直径圆盘结构，接触支撑面的有效半径足够覆盖常规安装平面的受力范围，避免屏幕前倾或侧翻，底座底部预留了防滑垫安装槽，可粘贴橡胶防滑垫增大接触面摩擦力，即使放置在光滑的玻璃或金属台面上也不会出现滑移。第二是实现视角可调节，支撑立柱与屏幕连接的部位做了铰接结构设计，铰接轴的阻尼力矩经过反复校核，既可以让用户单手轻松调整屏幕俯仰角度，调整到位后又能依靠阻尼保持角度固定，不会出现屏幕自行下坠的情况，俯仰调节范围覆盖了常规使用的-15°到30°区间，能适配坐姿、半站姿等不同使用姿态的视角需求。第三是降低安装与维护难度，整个支架拆分为底座、支撑立柱、屏幕连接挂板三个主要部件，部件之间采用快装卡扣配合单颗锁紧螺丝的连接方式，

　　不需要复杂的专用工具，普通用户按照安装指引就能在数分钟内完成组装；支撑立柱内部预留了穿线空腔，屏幕的电源线、信号线可以从空腔内部穿过，避免线缆外露缠绕，既提升了外观整洁度，也能减少线缆被剐蹭拉扯导致的接口松脱问题。从安装边界尺寸来看，底座圆盘直径设计为180mm，厚度8mm，放置在台面上不会占用过多桌面空间，底座边缘做了R5的圆角过渡，避免尖锐棱角磕碰伤人；支撑立柱总高度120mm，立柱截面采用带加强筋的矩形结构，在保证结构强度的前提下尽可能减少材料用量，立柱壁厚设计为2.5mm，采用常用的ABS或铝合金材质都能满足强度要求，不会出现受力弯曲变形的情况；屏幕连接挂板适配常规10-27英寸LCD屏幕的VESA安装孔位，

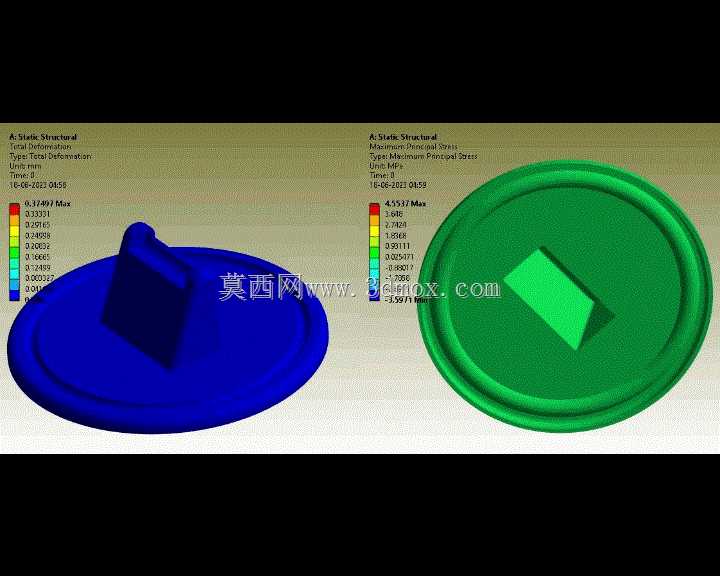

　　孔距覆盖75mm75mm、100mm100mm两种通用规格，不需要额外定制转接板就能适配绝大多数常规尺寸的显示屏。结构强度校核阶段，针对支架最容易失效的铰接部位做了应力仿真，模拟屏幕前倾最大角度时的受力状态，铰接轴部位的最大应力远低于材料的屈服强度，即使长期反复调节角度，也不会出现结构断裂或阻尼失效的问题；底座部位的受力仿真显示，当屏幕受到水平方向15N的侧向推力时，底座的抗倾覆力矩仍有1.8倍的安全余量，完全能满足日常使用中的意外触碰受力场景。针对不同行业的使用需求，这个支架结构还预留了拓展空间，比如车载场景使用时，可以在底座上预留螺丝安装孔，直接将底座固定在车辆中控的安装平面上，替代防滑垫固定方式，进一步提升振动工况下的固定可靠性；工业设备场景使用时，可以在支撑立柱上拓展小型置物托盘，用来放置操作笔、扫码枪等小配件，不需要额外增加安装结构。整个设计没有冗余的复杂结构，所有曲面和加强筋的设计都服务于功能需求，外观线条简洁流畅，既可以适配简约风格的办公桌面环境，也能融入工业设备的硬朗设计风格，不会出现突兀的视觉感受。线缆出口的位置做了圆角包边处理，避免穿线时锋利的边缘划伤线缆绝缘层，降低长期使用后的线路短路风险；所有部件的合模线位置都设计在非外观面，后续做表面处理时不需要额外打磨合模线，能有效降低生产加工的成本。
