M20x2.5螺栓结构性能分析与实体建模

　　在重型装备装配、风电塔筒连接、工程机械液压系统紧固、轨道交通走行部连接等场景中，M20规格的粗牙螺栓是应用占比极高的紧固元件，其公称直径20mm、螺距2.5mm的参数，决定了它既可以承担中等偏上的轴向预紧载荷，也能在一定程度上承受横向剪切与交变扭矩作用，是机械结构连接设计中最常被选型的紧固件规格之一。很多刚入行的结构设计人员在做螺栓选型时，往往只参考手册上的公称抗拉强度、保证载荷数值，忽略了螺纹牙底的应力集中效应、不同载荷耦合下的变形分布规律，导致实际装配后出现螺纹滑牙、螺杆断裂、预紧力衰减过快等问题，这套分析与建模内容，正是针对这些工程痛点展开的。

　　从设计思路来看，整个分析过程没有采用简化的螺杆光杆模型来替代螺纹结构，而是完整还原了螺纹的牙型轮廓，包括60度牙型角、牙顶圆弧、牙底圆角这些容易被忽略的细节——要知道实际螺栓失效的位置，80%以上都出现在第一啮合牙的牙底位置，这里的应力集中系数如果因为模型简化被忽略，计算出来的安全系数会比实际值偏高30%以上，直接给结构留下安全隐患。建模时严格遵循普通螺纹的基本牙型标准，内螺纹与外螺纹的啮合间隙控制在标准公差范围内，没有为了网格划分方便随意放大啮合间隙，避免接触计算出现失真。

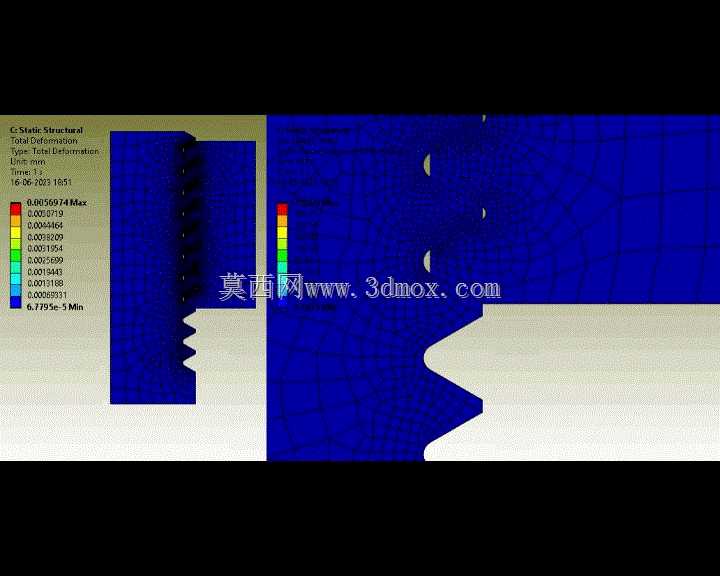

　　分析过程覆盖了螺栓实际服役中最常遇到的三类载荷工况：第一类是轴向预紧后的静拉伸载荷，模拟螺栓被拧紧后承受被连接件分离力的状态，通过应力云图可以清晰看到，前3圈啮合螺纹承担了超过70%的轴向载荷，越靠近螺栓尾部的螺纹牙承担的载荷越小，这也解释了为什么螺栓螺纹段不需要做过长的啮合长度，超过8倍螺距的啮合长度对承载能力的提升非常有限，反而会增加加工成本与装配难度。第二类是横向剪切载荷，模拟被连接件出现相对滑移趋势时螺栓的受力状态，此时螺栓杆部与孔壁的接触位置、螺纹啮合面的摩擦力分布都会发生明显变化，分析中专门提取了接触面的滑移量数据，用来校核预紧力是否足够防止连接面出现相对滑动。第三类是拧紧过程中的扭矩载荷，模拟扳手拧紧时螺杆同时承受扭矩与轴向拉力的复合应力状态，这一工况下的等效应力是纯拉伸状态下的1.3倍左右，也是很多设计人员容易漏算的工况。

　　从安装边界来看，M20x2.5螺栓的标准通孔直径一般取22mm，沉头座直径需要做到32mm以上才能保证垫圈与螺栓头的支撑面完全贴合，螺栓头的对边尺寸为30mm，设计装配空间时需要预留至少36mm的扳手操作空间，避免现场装配时出现扳手无法就位的问题。建模时也考虑了不同的螺栓头形式，包括最常用的外六角头、内六角圆柱头的安装尺寸差异，方便设计人员根据自身的结构空间选择对应的形式。

　　整个模型的网格划分在螺纹啮合区域做了局部加密，牙底位置的网格尺寸控制在0.2mm以内，保证应力集中位置的计算精度，远离啮合区的螺杆部分网格尺寸逐步放大，平衡计算精度与求解效率。接触设置上，螺纹啮合面采用摩擦接触，摩擦系数取0.15，对应钢制螺栓无润滑的表面状态，螺栓头与被连接件支撑面、螺母与被连接件支撑面也采用相同的摩擦接触设置，完全还原实际装配的接触状态。通过分析得到的应力分布、变形量、安全系数数据，可以直接给结构设计人员提供选型依据，比如在承受交变载荷的位置，需要将第一圈螺纹牙底做滚压强化处理，或者采用增加垫圈厚度的方式降低支撑面的压应力，避免出现支撑面凹陷导致的预紧力损失。

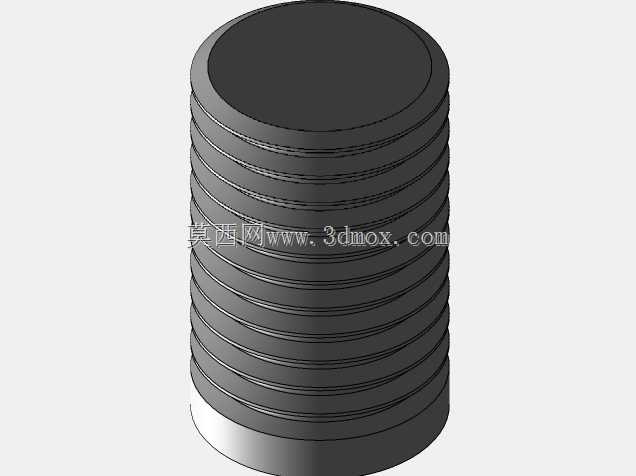

　　很多工程现场出现的螺栓失效问题，本质上都是设计阶段对螺纹的受力分布认知不足，要么盲目选用更高强度等级的螺栓造成成本浪费，要么选型时安全系数取值不足导致早期失效，这套结合了二维截面应力分析与三维实体模型的内容，能够让设计人员直观看到螺栓内部的应力传递路径，不再是对着手册上的抽象数值做选型，而是能清晰知道不同载荷下螺栓的薄弱位置在哪里，对应的结构优化方向是什么。比如在做风电叶片的根部连接螺栓设计时，就可以参考这类分析结果，在螺纹啮合的端部增加退刀槽的圆角半径，降低应力集中系数，大幅提升螺栓的疲劳寿命；在做工程机械的液压阀块连接设计时，可以根据剪切载荷的分析结果，确定合适的预紧力数值，避免液压系统工作时的压力脉动导致螺栓松动。
