高稳定性角板结构力学性能分析方案

　　在重型设备机架拼接、工装夹具定位、输送线侧护板安装这类需要刚性直角连接的场景里，角板是最容易被忽略但直接决定连接可靠性的核心零件。很多现场出现的连接位变形、螺栓剪切断裂、安装面错位问题，追根溯源都是角板选型或结构设计时只按经验选厚度，没做实际载荷下的力学性能校核导致的。

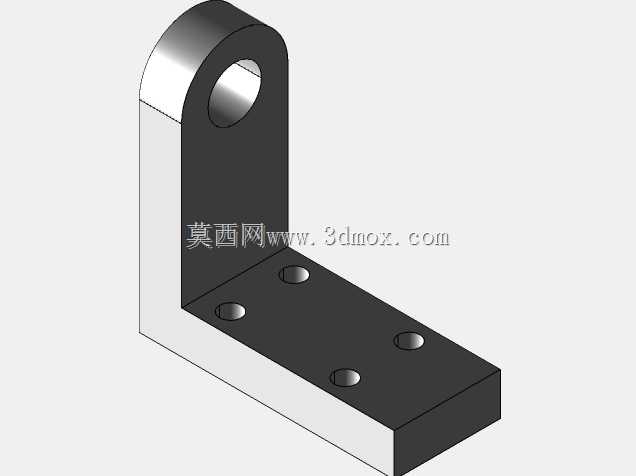

　　做这个角板的结构分析时，首先要明确它的实际安装边界：两个互相垂直的安装面，一个面通过阵列螺栓固定在设备的主立柱型材上，另一个面通过端部的铰接孔连接外部负载连杆，所有安装孔的位置公差要控制在±0.1mm以内，避免安装时出现强制装配产生的附加内应力。角板的折弯圆角不能随意做小，过小的圆角会在折弯处产生严重的应力集中，尤其是承受交变载荷的工况下，微裂纹会从圆角位置萌生扩展，最终导致角板断裂。

　　从功能特性来看，这类角板不需要做复杂的曲面造型，核心是保证两个安装面的平面度和垂直度，平面度超差会导致连接时螺栓预紧力分布不均，局部应力过大；垂直度超差则会让被连接件出现安装偏角，额外产生弯曲载荷。分析过程中要覆盖三类典型工况：一是静态额定载荷下的长期承载，此时要保证最大应力低于材料屈服强度的60%，预留足够的安全裕度；二是冲击载荷下的瞬时响应，比如设备启停、负载突然加载时，角板的最大变形量不能超过安装间隙允许的阈值，避免连接位出现松动；三是温度变化带来的热应力影响，尤其是在户外工作的设备，昼夜温差或设备运行产生的温升会让角板和连接型材产生热变形差，这部分附加应力也要纳入校核范围。

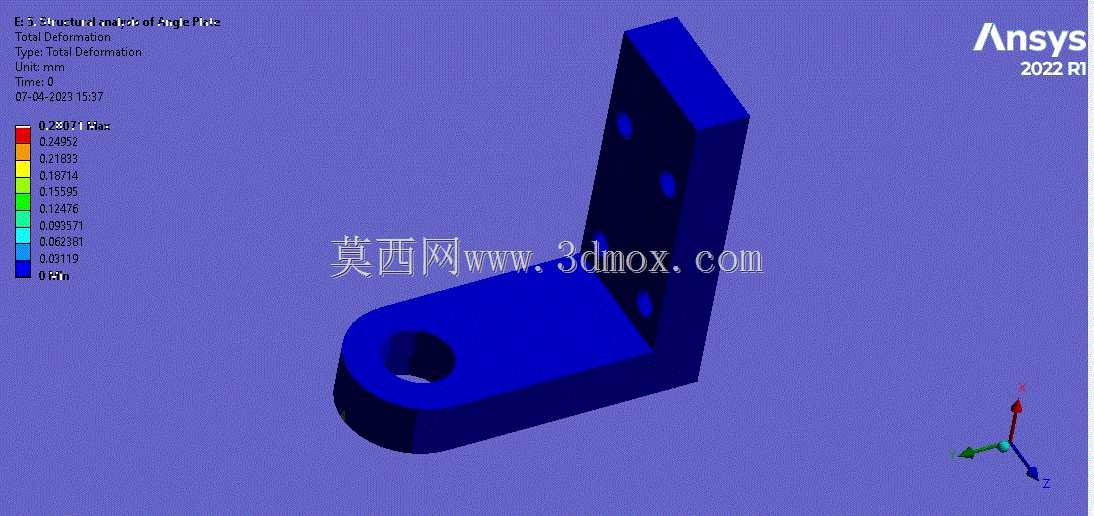

　　设计思路上没有盲目增加板厚来提升强度，而是通过调整安装孔的排布位置、优化端部铰接孔的加强结构、匹配合理的折弯圆角半径来实现强度和重量的平衡。板厚过大会增加不必要的材料成本，还会让螺栓预紧时的刚度匹配失衡，反而容易出现连接松动。分析得到的应力云图可以直观看到，高应力区域主要集中在铰接孔的内侧承压面和折弯圆角的过渡位置，这两个位置不需要整体加厚，只需要做局部的结构加强，比如在铰接孔位置增加凸台厚度，在折弯处设置合理的过渡圆弧，就能在不显著增加重量的前提下把峰值应力降到安全范围内。

　　实际选型应用时，还要注意角板的表面处理和安装螺栓的强度匹配：如果是在潮湿或有腐蚀的工况下使用，表面要做镀锌或喷塑处理，避免锈蚀导致截面削弱；连接螺栓的强度等级要和角板的承载能力匹配，不能出现螺栓强度远高于角板的情况，否则过载时角板会先发生脆性断裂，没有明显的变形预警。另外安装时的螺栓预紧力要按扭矩要求施加，预紧力不足会让连接面出现微动磨损，预紧力过大则会让角板在安装时就产生较大的预加应力，降低实际承载能力。

　　很多设计人员做角板选型时直接套用标准件库的模型，不做针对性的力学分析，遇到重载或交变载荷工况就很容易出问题。这个结构分析的核心价值就是把经验化的选型转化为量化的性能参数，明确不同载荷、不同安装条件下角板的应力分布和变形规律，让设计人员可以根据实际工况调整结构参数，既不会因为强度不足导致失效，也不会因为过度设计造成材料浪费。在自动化生产线的工装夹具设计里，角板的变形量直接影响定位精度，哪怕0.05mm的变形都可能导致工件定位偏差，影响整线的加工或装配精度，这时候通过力学分析控制角板的刚度就显得尤为重要。
