SUV车型表面气流动力学仿真分析模型

　　在整车正向开发流程中，空气动力学性能的前置验证是决定量产车型能耗表现、高速行驶稳定性的核心环节，这套针对SUV车身的表面气流分析模型，正是服务于整车概念设计阶段的气动性能迭代工作。不同于轿车低趴的车身姿态，SUV车型更高的车身高度、更方正的尾部轮廓以及离地间隙更大的底盘结构，天然会带来更高的风阻系数，同时容易在车尾形成大范围的湍流区，不仅会提升高速行驶下的能耗水平，还可能引发高速行驶时的尾部升力过大、风噪超标等问题，因此在造型冻结前完成多轮流场仿真验证，是整车开发流程中必不可少的步骤。

　　从实际工程应用场景来看，这类流场分析模型的核心用途，是在不需要制作等比例油泥模型、不占用风洞试验资源的前提下，快速完成不同车身造型方案的气动性能初筛。模型搭建过程中，首先会基于车身外表面的A级曲面数据构建计算域，计算域的尺寸边界会严格按照流体仿真的规范设置：入口边界设置在车身前部5倍车长位置，出口边界设置在车身后部10倍车长位置，计算域总高度设置为5倍车高，总宽度设置为6倍车宽，确保流场能够充分发展，避免边界条件对车身周边流场计算结果产生干扰。

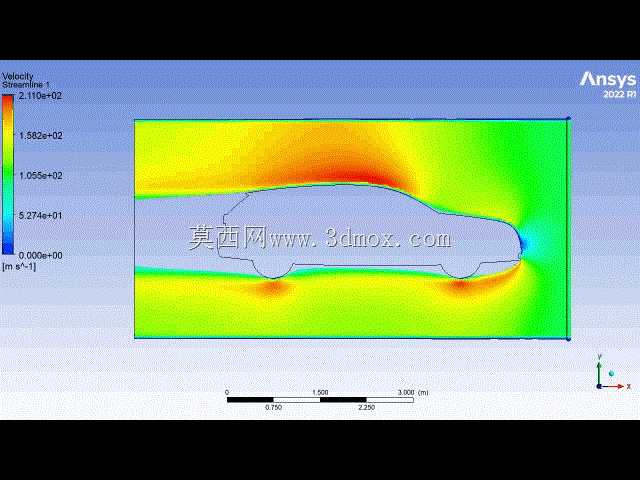

　　模型的功能特性覆盖了整车气动开发的核心验证需求：通过速度云图可以直观识别车身表面的气流分离位置，比如前保险杠与翼子板的衔接处、A柱转角区域、外后视镜安装基座、车顶后缘以及车尾两侧的涡流区，这些位置都是气动阻力的主要来源；通过表面压力云图可以计算不同车身区域的压差阻力，为造型面的曲率调整提供量化依据；通过流线追踪可以观察气流从车头进入后，沿车身表面流动的完整路径，识别容易产生气流剥离的尖角、凸起结构，针对性调整造型圆角、导流结构的位置。

　　设计思路上，这套分析模型完全贴合量产车开发的实际需求，没有过度简化车身的关键外饰细节：保留了前格栅的进气开口、外后视镜的完整造型、车顶行李架的凸起结构、底盘的平整度特征以及轮毂的转动效应，这些细节都是影响仿真结果准确性的关键因素——很多早期仿真方案为了提升计算速度，会直接忽略外后视镜、底盘凸起等细节，最终得到的风阻系数结果往往和风洞试验值偏差超过15%，完全无法支撑造型方案的迭代决策。

　　在安装边界与计算设置层面，模型的边界条件完全对标实际道路行驶工况：入口设置为速度入口，对应车辆120km/h的高速巡航工况，地面设置为移动壁面，匹配车辆行驶速度消除地面边界层的影响，车轮区域设置为旋转壁面模拟真实转动状态，出口设置为压力出口对应标准大气压环境。计算过程中会先完成稳态流场的初始化计算，待残差收敛到1e-6以下、监测点的阻力系数波动小于1%后，再提取车身表面的速度分布、压力分布数据，最终输出的流场结果可以直接对接造型部门，针对高阻力区域做曲面优化：比如调整前保险杠下方的导流唇角度，引导更多气流从车身两侧流过减少底盘乱流；优化A柱的转角曲率，减少A柱区域的气流分离降低风噪；调整车顶后扰流板的角度，推迟车尾的气流分离点降低尾部压差阻力；优化后轮眉的导流结构，减少车轮区域的气流乱流。

　　从工程落地的角度看，这类仿真模型的应用可以大幅缩短整车气动开发的周期，原本需要花费数周制作油泥模型、占用风洞资源完成的测试，通过仿真迭代可以在数天内完成多轮方案的对比验证，在造型设计阶段就将风阻系数控制在目标范围内，避免后期造型冻结后再做调整带来的模具修改成本。同时流场分析的结果还可以为热管理系统的开发提供依据，比如通过引擎舱的流场分布调整进气格栅的开口大小，确保散热模块有足够的进风量，兼顾气动性能与散热需求。
