多通法兰连接耐压管壳接头结构

　　这类多法兰接口的管壳接头，在化工流体输送、市政给排水主管网、工业循环水系统、油气集输支线中都有大量应用场景，核心作用是实现不同走向管路的汇流、分流与转向，同时承担管路内压载荷、外部管线振动传导的受力作用，是管路系统中核心的承压转向连接件。从实际使用场景来看，这类接头通常安装在管路走向变化、多支路交汇的节点位置，上游对接主输送管线，侧向和垂向的法兰接口分别对接支路管线、仪表取压口或者排污支路，日常运行中需要长期承受管内流体的静压力、流体冲刷带来的动载荷，还有管线热胀冷缩产生的附加应力，因此结构强度和密封可靠性是设计时的核心考量指标。

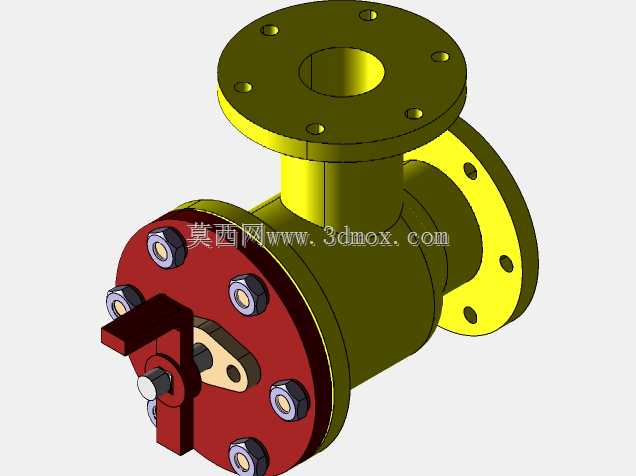

　　从结构设计思路来看，整体采用一体式铸造壳体结构，三个接口全部采用凸面带颈法兰结构，法兰端面加工有密封水线，可适配缠绕式垫片或者橡胶垫片实现端面密封，法兰盘上均匀分布螺栓通孔，安装时通过等距紧固螺栓实现法兰面的均匀压紧，避免局部密封压合不足导致的泄漏问题。壳体内部流道采用圆弧过渡设计，没有直角突变结构，一方面可以降低流体流经时的局部阻力，减少输送过程中的压损，另一方面也能避免直角位置长期受流体冲刷导致的壁厚减薄问题，延长部件的实际使用寿命。壳体的壁厚设计经过等效应力校核，在法兰与壳体连接的位置做了局部加厚处理，因为该位置是应力集中区域，受内压和螺栓预紧力的叠加作用，应力水平远高于壳体其他区域，局部加厚可以有效降低该区域的峰值应力，避免长期运行出现疲劳裂纹。

　　从安装边界尺寸来看，三个法兰的公称通径保持一致，法兰盘的外径、螺栓孔中心距、螺栓孔数量与孔径都符合对应压力等级的法兰标准，可直接与同规格的标准管路法兰配对安装，不需要额外制作过渡连接件。垂向接口的法兰端面与侧向两个接口的法兰端面保持垂直角度，安装时可直接适配正交走向的管路布局，不需要额外调整管线角度。壳体的整体外轮廓没有突出的尖锐结构，安装时所需的操作空间较小，在管线排布紧凑的管廊、车间工艺管线布局中也能顺利安装，螺栓紧固操作时，各个法兰的螺栓位置都预留了足够的扳手操作空间，不需要使用特殊的加长工具就能完成螺栓的预紧操作。

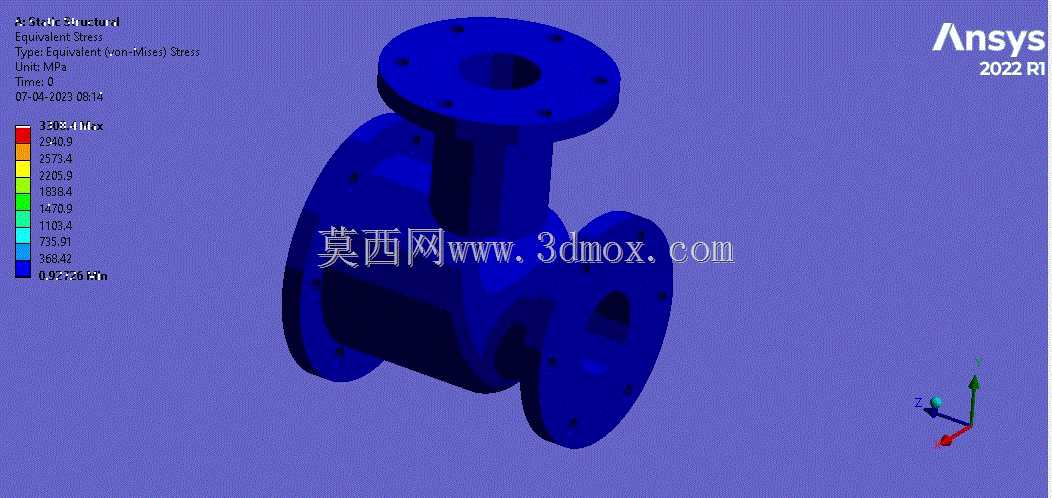

　　从功能特性来看，该结构经过强度仿真验证，在额定工作压力下，壳体各个位置的等效应力都低于材料的许用应力值，安全系数满足管路承压部件的设计规范要求，可在额定工况下长期稳定运行。法兰颈部的过渡圆角设计，既可以降低铸造过程中的应力集中，减少铸件出现缩松、裂纹等缺陷的概率，也能提升部件承受外部载荷的能力，当管线出现小幅偏移或者振动时，过渡位置可以分散应力，避免法兰根部出现断裂问题。壳体的外表面没有多余的凸台结构，后期做防腐涂层或者保温层施工时，操作更加便捷，涂层可以均匀覆盖整个壳体外表面，减少后期运维的工作量。在实际选型应用中，这类接头可根据输送介质的特性匹配对应的壳体材质，输送普通水介质时可采用铸铁材质降低成本，输送腐蚀性化工介质时可采用不锈钢或者合金钢材质满足耐腐蚀要求，整体结构的适配性较强，可覆盖多数工业管路的节点连接需求。
