杆轴支撑用角壁安装固定支架结构

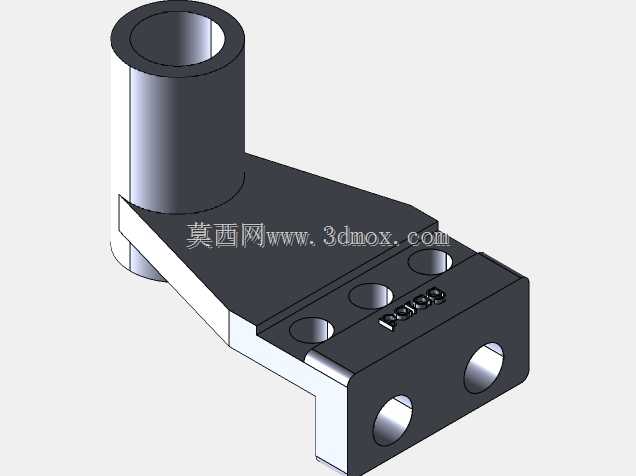

　　在工业生产线的旁侧走线布局、小型设备侧边辅件加装、检测工位的杆件定位场景中，这类角壁安装支架的使用频率远高于常规的立式支撑座，它不需要占用安装平面的正向投影空间，仅靠垂直立面就能完成杆或轴类零件的悬臂式固定，很多时候能解决设备改造时安装空间不足的痛点。从结构受力的角度看，这款支架的主体采用了变截面的过渡设计，和安装立面贴合的基座部分做了加厚处理，两个沉头安装孔的孔位周边预留了足够的螺栓压紧面，避免锁紧时应力集中导致基座开裂，和立杆配合的套筒部分采用了整段式的通孔设计，内壁的同轴度公差控制在适合滑动配合的区间，既可以穿入光轴做固定支撑，也能作为导向套让轴件在内部做轴向滑动，适配不同的使用需求。

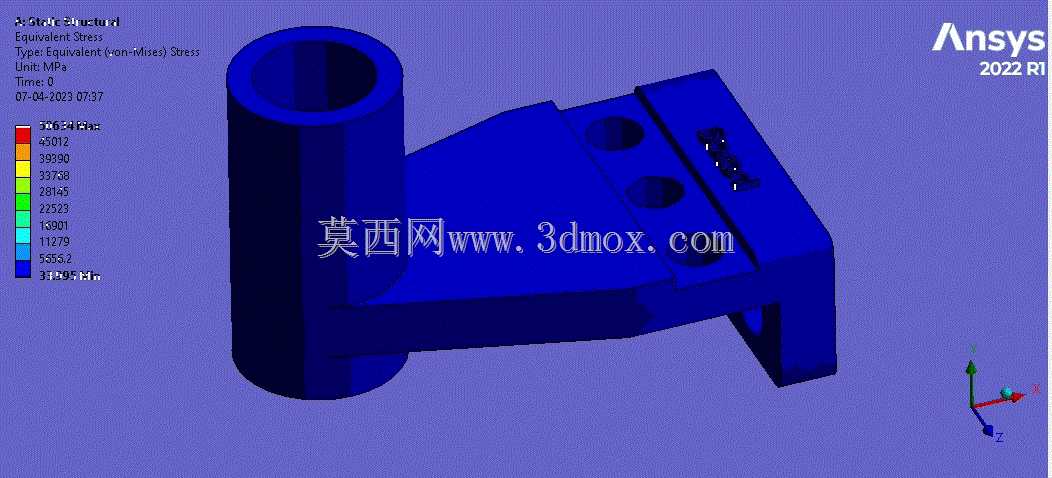

　　设计阶段没有采用直角直连的生硬结构，而是在套筒和基座的连接位置做了大弧度的加强筋过渡，这种结构不是为了外观好看，而是在有限的材料用量下最大化提升连接位置的抗扭、抗弯性能，当杆端承受径向负载的时候，应力会顺着弧形筋条均匀分散到整个基座平面，不会在直角连接处出现应力断裂的风险。支架的安装边界做了充分的适配考量，基座的贴合面做了铣平处理，保证和安装立面的接触面积超过85%，不会因为墙面或者设备立面的微小不平出现安装翘曲，两个安装孔的孔距按照常用的工业安装孔位标准设计，可以直接适配现有设备的预留螺孔，不需要额外重新打孔攻丝，降低现场安装的工作量。

　　实际使用中，这款支架可以适配多种场景：在自动化输送线的侧边，可以安装挡料杆的固定轴，根据生产需求调整挡料位置；在小型检测设备的机架上，可以固定传感器的安装导杆，灵活调整检测点位的高度和伸出长度；在设备维护的临时改造场景中，不需要对原有设备主体做焊接改动，仅靠螺栓固定就能加装辅助支撑的杆轴，不会破坏原有设备的结构强度。套筒部分的上端和下端都做了倒角处理，穿轴的时候不会刮伤轴件的表面镀层，也方便安装时快速对准孔位，基座下方的两个支脚结构进一步提升了支撑的稳定性，当承受较大的向下负载时，支脚可以抵在安装立面的下部台阶上，分担螺栓承受的剪切力，延长整个支架的使用寿命。

　　从建模的细节来看，所有的棱边都做了合适的圆角处理，没有尖锐的边角，避免安装调试过程中划伤操作人员，沉头孔的深度按照标准内六角螺栓的尺寸设计，锁紧后螺栓头完全沉入孔内，不会突出平面影响其他部件的安装。整个支架的壁厚设计均匀，不管是采用机加工还是注塑、铸造成型，都不会出现壁厚差异过大导致的成型缺陷，适合批量生产加工。和常规的直角支架相比，这款产品的支撑套筒和基座之间的角度经过反复校核，保证安装后杆轴的垂直度符合工业使用要求，不需要额外加装调整垫片就能满足安装精度，在一些对安装效率要求较高的流水线组装场景中，能大幅缩短单工位的安装调试时间。
