盘式制动器衬块摩擦磨损特性仿真分析

　　在商用车与乘用车的制动系统开发环节，盘式制动器的衬块磨损表现直接决定了制动系统的维护周期、制动稳定性以及行车安全系数，不同于台架试验需要耗费大量样件成本与测试周期，通过多物理场耦合的仿真手段还原衬块在制动过程中的磨损演化规律，能够在设计阶段快速锁定结构优化方向，规避后期量产阶段出现的偏磨、制动抖动、衬块寿命不达标等常见问题。

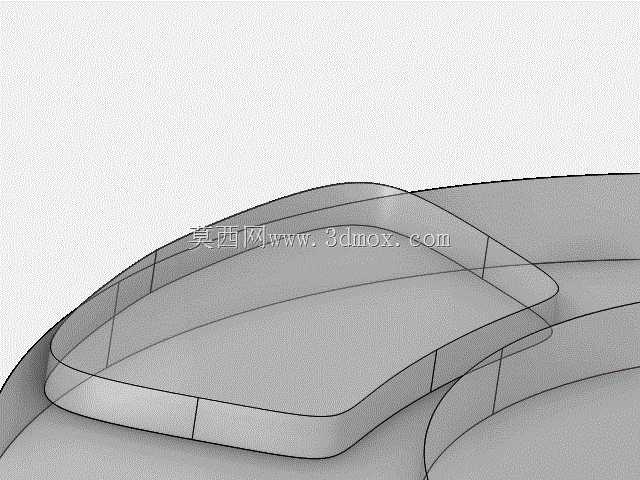

　　这套仿真模型完整还原了制动盘与衬块的接触摩擦全过程，建模过程中没有采用简化的刚体接触假设，而是将Archard磨损定律嵌入到接触边界的常微分方程求解逻辑中，以磨损深度作为随制动过程迭代的自变量，在每一步接触压力计算完成后，自动更新接触表面的法向距离，不需要反复重构模型几何结构，就能连续模拟长时间制动工况下的衬块形貌变化，这种计算逻辑的优势在于，既保证了磨损量计算的精度，又不会因为几何迭代大幅提升计算量，尤其适合磨损量远小于接触界面特征尺寸的常规制动工况。

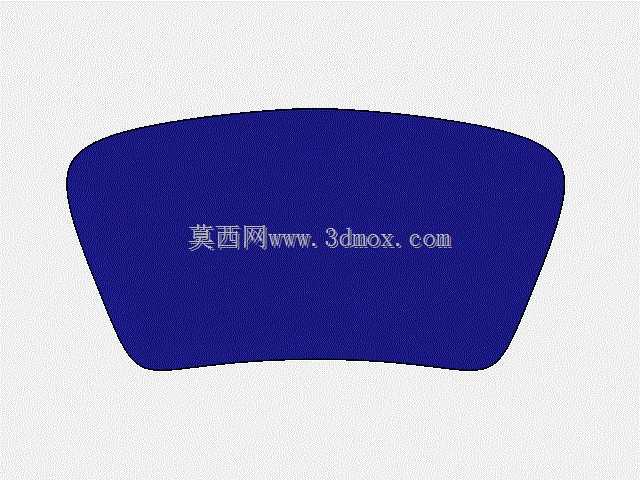

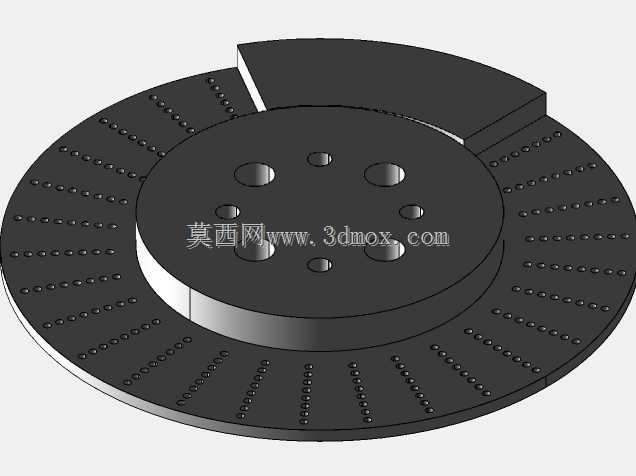

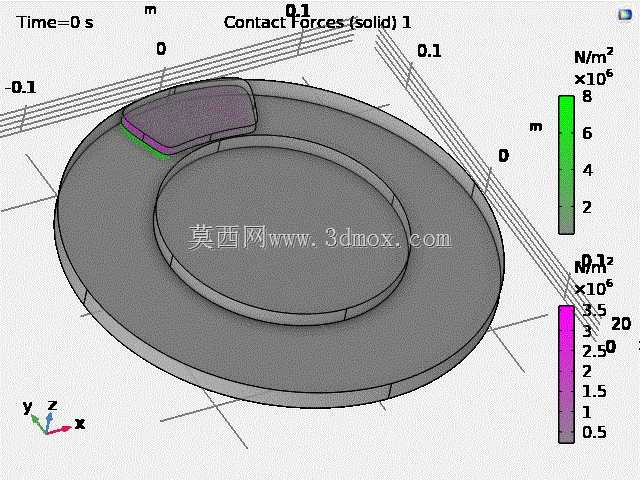

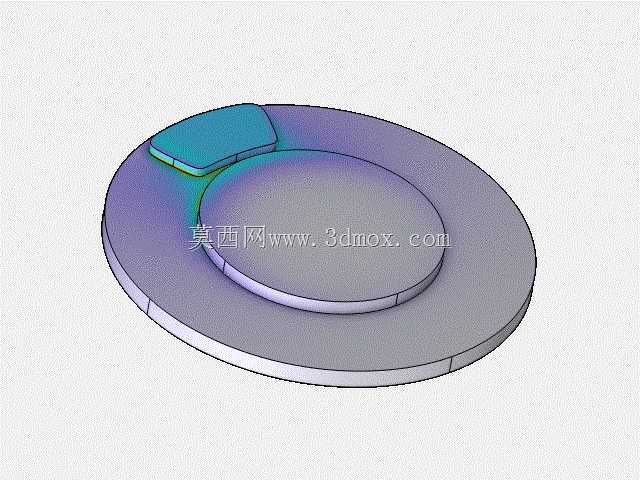

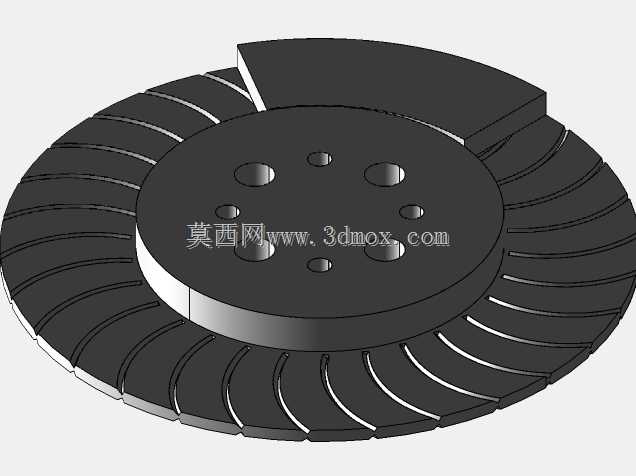

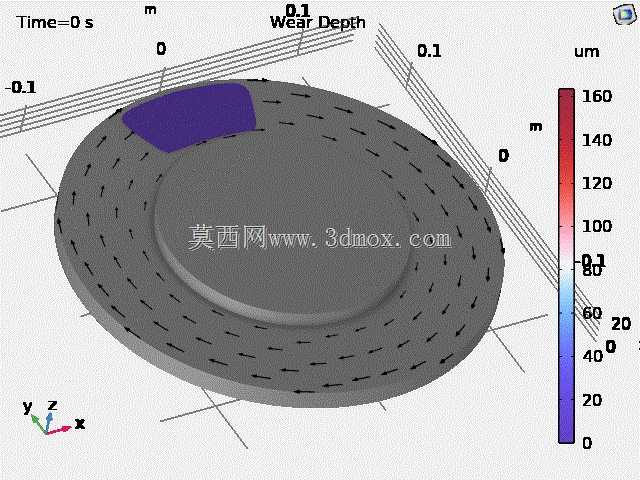

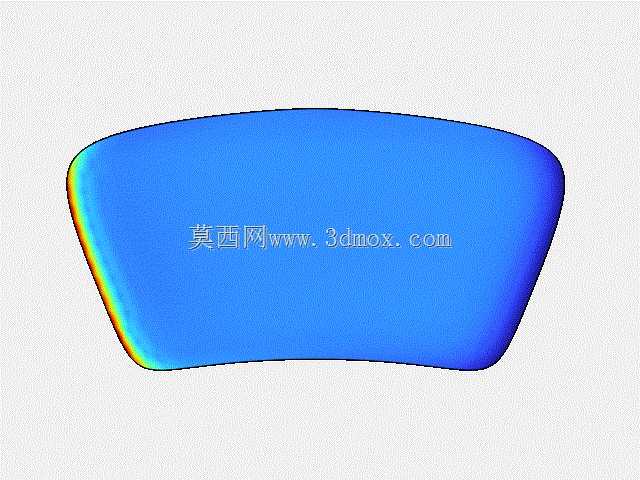

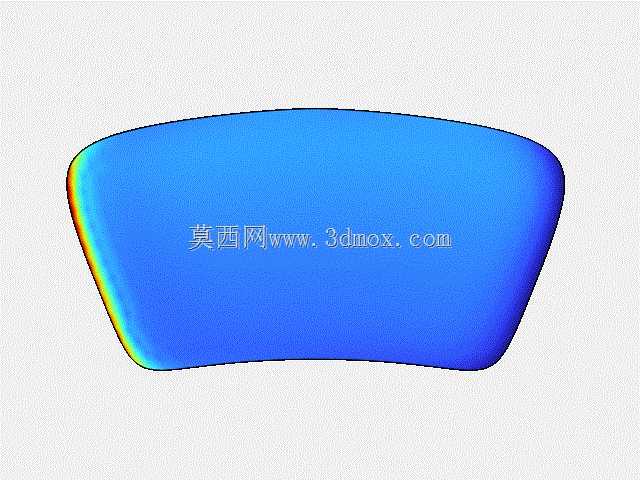

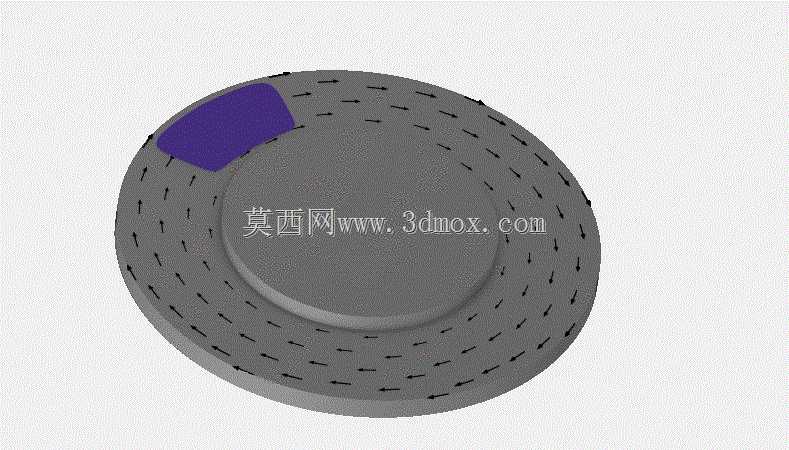

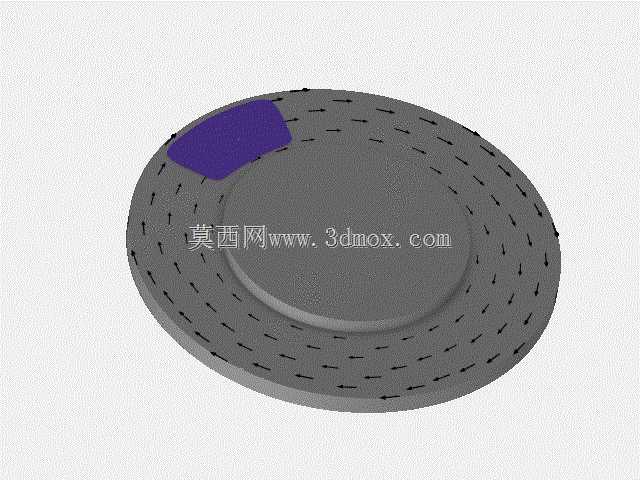

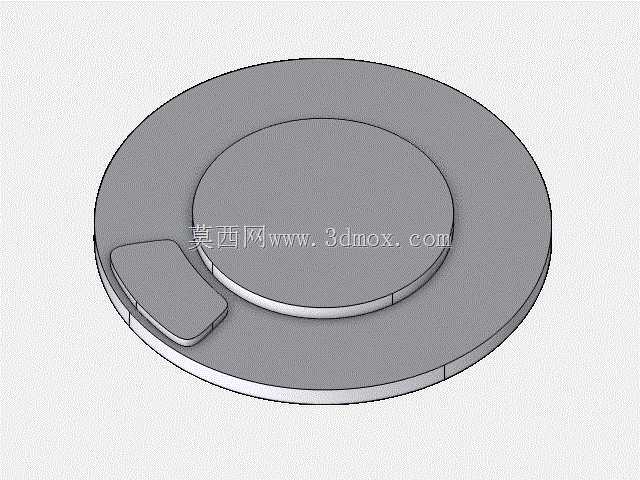

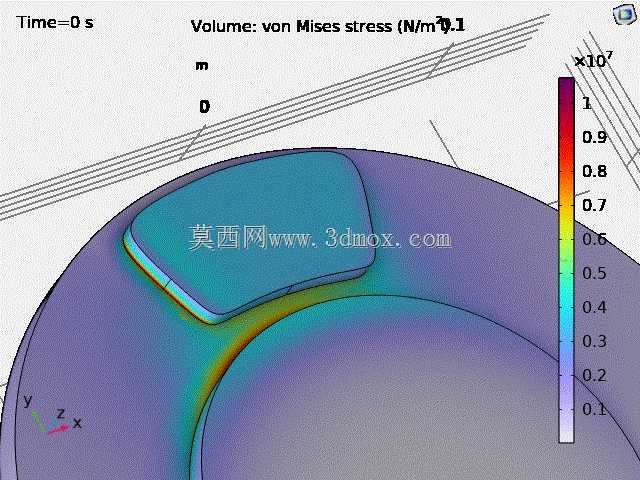

　　从模型的结构边界来看，仿真完全匹配实车安装的尺寸约束：制动盘绕中心轴做定轴转动，衬块以固定的法向压力压靠在制动盘环形摩擦面上，摩擦面的内外径尺寸、衬块的包角、安装支架的限位边界都和量产盘式制动器的参数保持一致，没有做超出实际安装边界的结构简化。模型中同时考虑了滑动速度、接触压力、材料摩擦系数的耦合影响，能够输出不同制动时刻下，衬块表面的磨损深度分布云图，从仿真结果可以直观看到，衬块的磨损并非均匀分布，在摩擦面的切入端、以及衬块靠近制动盘外径的区域，磨损深度明显高于其他位置，这和实际台架试验中观测到的衬块偏磨规律完全吻合，也解释了为什么很多实车使用中会出现衬块外侧先磨耗到极限的现象。

　　在实际工程应用中，这类仿真结果可以直接指导衬块的结构优化：比如针对磨损集中的区域调整衬块的倒角尺寸、优化制动钳的活塞施压位置、匹配不同摩擦系数梯度的衬片材料，都可以通过调整模型参数快速验证优化效果，不需要反复加工样件开展台架测试。同时模型还可以拓展温度场耦合模块，把制动过程中摩擦生热导致的材料性能变化纳入计算，进一步还原长下坡持续制动、紧急制动等极端工况下的衬块磨损表现，为制动系统的热衰退性能优化提供数据支撑。

　　需要注意的是，这类磨损仿真的计算精度高度依赖接触参数的标定，在建模前期需要通过小样件的摩擦磨损试验，标定材料的磨损系数随压力、温度的变化曲线，才能保证仿真结果和实际工况的偏差控制在工程允许范围内。模型中对接触界面的网格做了局部加密处理，摩擦接触区域的网格尺寸远小于衬块的厚度尺寸，避免因为网格离散误差导致磨损深度计算出现局部失真，同时在接触对的设置上采用了增广拉格朗日算法，平衡接触压力计算的收敛性与精度，保证在大滑动速度下接触力的计算不会出现数值振荡。

　　对于制动系统开发工程师而言，这类仿真模型的价值不止于预测衬块的使用寿命，更重要的是能够通过磨损分布的规律，反向追溯制动系统结构设计中存在的刚度匹配问题：比如如果仿真结果显示衬块周向磨损差超过设计阈值，就说明制动钳的导向销刚度或者支架的安装刚度存在不足，导致制动过程中衬块出现偏摆，局部接触压力过高引发异常磨损，这时候就可以针对性调整相关结构的刚度参数，从根源上解决偏磨问题，而不是等到售后市场出现大量磨损异常的投诉后再做整改。
