DN32金属球阀气动活塞式泄漏检测装置

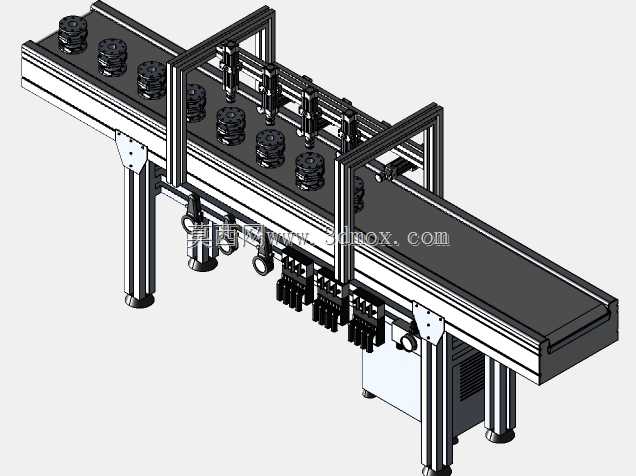

　　在流体输送管路系统的出厂质检与运维校验环节，DN32通径金属球阀的密封可靠性是核心管控指标，常规浸水测漏、气压压降法存在检测效率低、微小泄漏识别难、无法模拟实际工况压力的痛点，这套针对DN32球阀设计的泄漏测试装置，正是为解决中小通径硬密封、软密封球阀的批量密封检测需求开发。整套装置的核心执行单元采用顶部直装式气动活塞结构，摒弃了传统侧压夹具容易出现的同轴度偏差问题，活塞下压轴线与球阀通道轴线完全重合，施压过程中不会对球阀阀体产生额外侧向弯矩，避免装夹应力导致的密封面假性贴合，从装夹环节就消除检测误差来源。

　　从结构设计逻辑来看，装置的测试腔完全匹配DN32金属球阀的外形安装边界，腔体入口端预留标准法兰对接位，可直接与待检测球阀的端部法兰贴合密封，无需额外加装过渡接头，减少了密封连接点的泄漏干扰；顶部气动活塞的行程经过精准核算，完全覆盖DN32球阀阀杆顶部到阀体上端面的距离，活塞端部的压头采用柔性聚氨酯包覆材质，下压接触阀杆驱动端时不会损伤阀杆表面的防腐涂层，同时压头内部集成扭矩反馈模块，可在活塞下压到位后自动输出设定扭矩完成球阀的启闭动作，模拟实际管路中的阀门操作状态，检测全行程下的密封性能。

　　实际应用场景中，这套装置可接入车间压缩空气管网，测试压力可覆盖0.6MPa到1.6MPa的常用工业管路压力区间，既可以完成球阀出厂前的低压气密初检，也能满足高压工况下的保压泄漏测试需求。装置的机架部分采用方管焊接一体式结构，底部预留可调式支撑脚，可适配不同高度的生产线质检台安装，整体安装占地尺寸控制在0.8米见方以内，不需要额外做地基固定，方便在质检车间灵活移位。测试腔侧面预留压力传感器与泄漏量检测接口，可直接对接现有质检数据采集系统，自动记录保压过程中的压力变化值，不需要人工读取压力表数据，降低人工检测的读数误差。

　　在功能细节设计上，活塞的下压速度配置了独立的节流调速阀，可根据待检测球阀的密封材质调整下压速率，针对软密封球阀可降低下压速度避免密封面被挤压损伤，针对硬密封金属球阀可适当提高下压速度提升检测效率。装置的密封定位座采用快换式结构，后续如果需要检测其他相近通径的球阀，只需要更换对应尺寸的定位密封座即可，不需要改动整体机架与气动管路，拓展性较强。考虑到车间使用环境的粉尘、水汽影响，所有气动管路接头均采用不锈钢快插接头，活塞导杆部分加装防尘密封圈，避免金属碎屑、灰尘进入活塞缸体导致的密封件磨损，延长设备日常维护周期。

　　整套结构的三维建模过程中，所有配合面均按照实际加工公差做了间隙预留，活塞与缸体的配合公差选H7/g6，保证活塞动作顺畅无卡滞，测试腔与球阀对接面的平面度公差控制在0.02mm以内，确保对接后的密封可靠性。建模时同步完成了气动管路的干涉检查，所有气管走线均沿机架内侧布置，不会与活塞下压动作、球阀装拆操作产生空间干涉，操作人员在装拆待检测球阀时，操作空间预留充足，不需要俯身或者探入设备内部，符合车间操作的人机工程要求。
