在石化、电力、核电以及高端化工生产场景中,压力容器是承担介质存储、反应缓冲、压力承载的核心承压部件,其结构完整性直接决定整条产线的运行安全,一旦出现结构失效,极有可能引发介质泄漏、爆燃等恶性生产事故,因此在结构设计阶段,针对承压面的外力响应分析是必不可少的环节。本次分析针对压力容器的轴对称转角承压区域展开,这类区域常见于压力容器的封头与筒身连接段、变径过渡段、人孔接管补强区,是整台设备中应力梯度变化最剧烈的位置,也是常规平面应力计算最容易出现偏差的部位。

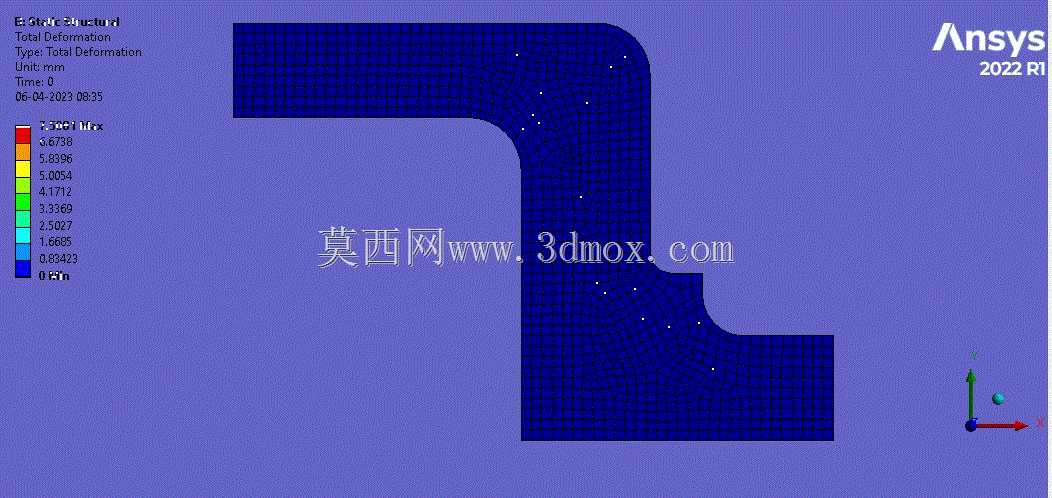

从结构特征来看,本次分析的轴对称截面为L型带圆角过渡的承压壁结构,内壁直接接触带压介质,外壁为自由面或与补强结构连接,过渡圆角的曲率半径直接决定了该区域的应力集中系数——如果圆角设计过小,即使整体壁厚满足常规强度计算要求,在循环压力载荷作用下也容易在圆角根部萌生疲劳裂纹;如果圆角设计过大,又会额外增加材料用量,提升设备制造成本,同时给后续的焊接、无损检测工序带来额外难度。分析过程中首先对轴对称截面进行了映射网格划分,在圆角过渡区域进行了网格加密,确保应力计算结果能够捕捉到梯度变化细节,避免因网格过粗导致的应力峰值计算偏低问题。
从实际工程应用角度出发,这类轴对称分析的结果可以直接指导结构的壁厚匹配设计:在远离过渡区的直筒段,壁厚可以按照薄膜应力理论计算取值,在靠近转角过渡的区域,需要根据应力分布结果适当增加壁厚或者设置补强圈,确保整个截面的应力水平控制在材料许用应力范围内。同时分析得到的变形分布结果,可以为设备的支腿布置、接管位置设计提供参考——如果某一区域的变形量过大,就需要避免在该位置开设大直径接管或者布置承重支耳,防止附加载荷进一步放大局部应力。
在安装边界层面,这类轴对称压力容器的固定端通常设置在直筒段的端部,约束形式为轴向位移约束加径向限位,分析过程中完全还原了实际安装的约束条件,避免因约束过度导致的应力计算失真,同时考虑了内压载荷沿内壁法向均匀施加的实际受力状态,没有采用简化的集中力加载方式,确保计算结果能够真实反映设备实际运行时的受力状态。通过这类前置的仿真分析,可以在样机制造之前就识别出结构上的应力集中风险点,减少后期样机试验的迭代次数,缩短产品开发周期,同时避免因结构设计缺陷导致的后期现场整改成本,对于提升压力容器的本质安全水平有非常实际的工程价值。
