ABB2600吨压力变送器安装支撑固定支架

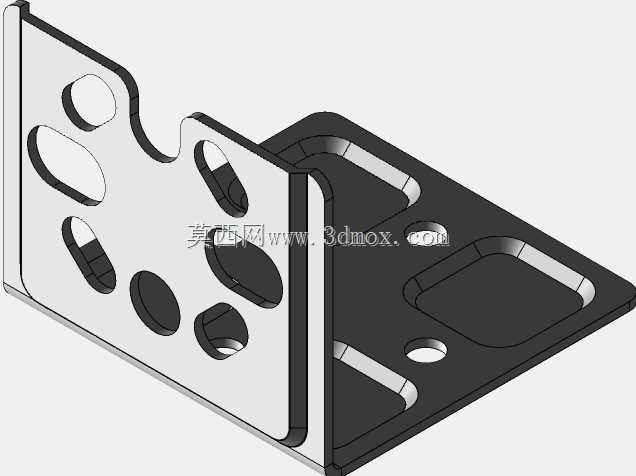

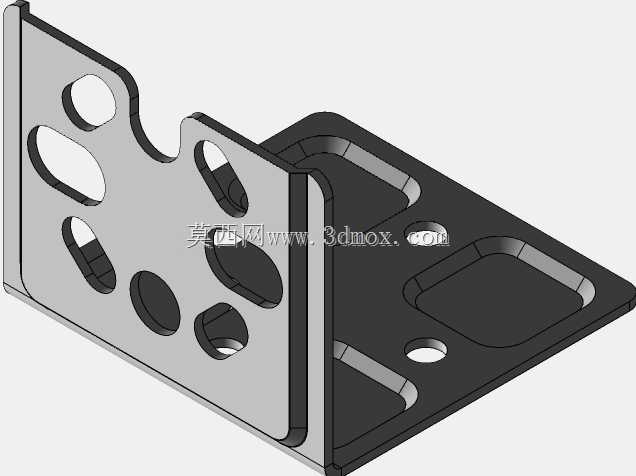

　　这款支撑件主要应用于工业现场重型压力检测工位的变送器安装固定场景，适配大吨位工况下的ABB系列2600吨级压力变送设备，在冶金、重型锻压、大型液压站等存在大吨位压力检测需求的生产场景中，承担变送器本体与安装基面的连接承载作用，避免设备运行过程中的振动、冲击导致变送器移位、检测精度偏移甚至接口损坏的问题。从结构设计来看，整体采用L型折弯承载结构，垂直立面与水平安装面通过一体折弯成型，相比拼接焊接结构具备更好的结构刚性，折弯处做了圆角过渡处理，可有效降低应力集中系数，在长期承受设备振动与载荷的工况下，不会出现折弯处开裂的问题。垂直安装面上开设了多组不同规格的安装孔，包含圆形通孔与长圆孔组合，长圆孔可适配安装时的位置微调需求，

　　抵消安装基面加工误差带来的装配偏差，不同孔径的圆孔可适配不同规格的变送器安装螺栓，无需额外加工转接孔位即可完成变送器的固定；水平安装面同样开设了多组安装槽与通孔，方形沉槽设计可在安装时嵌入基面定位凸台，提升安装后的抗剪切能力，圆形通孔用于穿设固定螺栓将整个支架锁定在设备基座上，边缘的异形切边一方面是为了避让周边的管线、相邻设备部件，避免安装时出现干涉，另一方面也可在保证结构强度的前提下降低支架整体自重，减少安装基面的承载负担。从安装边界来看，垂直立面的安装孔位间距匹配对应型号变送器的安装孔距标准，水平安装面的固定孔位覆盖常规重型设备基座的通用安装孔距范围，安装时无需对原有设备基面进行二次扩孔、攻丝作业，直接使用标准螺栓即可完成装配。

　　设计过程中充分考虑了工业现场的安装维护需求，所有孔位边缘均做了倒角处理，避免穿设螺栓时刮伤螺纹表面，支架的板厚选型经过载荷校核，可承受变送器自重加上运行过程中3倍以上的冲击载荷，不会出现板面变形的问题；立面与平面的垂直度公差控制在机械安装通用标准范围内，可保证变送器安装后检测端面与被测压力面的平行度要求，避免因安装倾斜导致的检测数据偏差。在实际使用场景中，这类支架往往处于油污、粉尘较多的工业环境，结构上没有多余的积灰死角，平整的板面可方便日常清洁维护，开孔设计也可让溅落在支架上的液体、粉尘自然掉落，不会在支架表面积聚造成腐蚀隐患。不同于轻型仪表安装支架，这款针对大吨位压力变送器设计的支撑件，在结构强度上做了针对性强化，折弯边的加强结构隐含在板面的异形轮廓设计中，没有额外增加焊接加强筋，既减少了加工工序，也避免了焊接变形带来的安装面平面度超差问题，整体加工可通过激光切割下料后数控折弯一次成型，加工精度易保证，适合批量生产应用。
