本田CB750摩托车车架结构设计方案

　　作为两轮机动车的核心承载基体，摩托车车架的性能直接决定整车操控边界与骑行安全阈值，本次针对经典本田CB750车型开发的车架结构，完全围绕中大排量街车的实际使用场景搭建设计逻辑。日常通勤、山路攻弯、长途巡航是该类车型覆盖的核心使用场景，车架需要同时兼顾铺装路面高频振动下的结构耐久性、过弯侧倾时的抗扭刚度、以及紧急制动时的载荷传递效率，不能出现局部应力集中导致的疲劳开裂，也不能因为刚度过高损失路面反馈的滤振性能。

　　从实际用途来看，该车架需要完成多系统的集成承载：前部通过转向立管连接前减震与转向机构，承受制动时的前倾载荷与转向时的侧向力矩；中部双梁结构需要挂载发动机总成、燃油箱、座椅支架，承接发动机运转产生的往复振动，同时为骑乘者提供腿部空间的安装边界；后部通过后摇臂连接点连接后悬挂系统，传递后轮驱动力与路面颠簸带来的冲击载荷，尾部预留的安装位可固定后挡泥板、尾灯与乘员扶手，所有安装点的位置公差控制在±0.2mm以内，避免后续总装出现干涉问题。

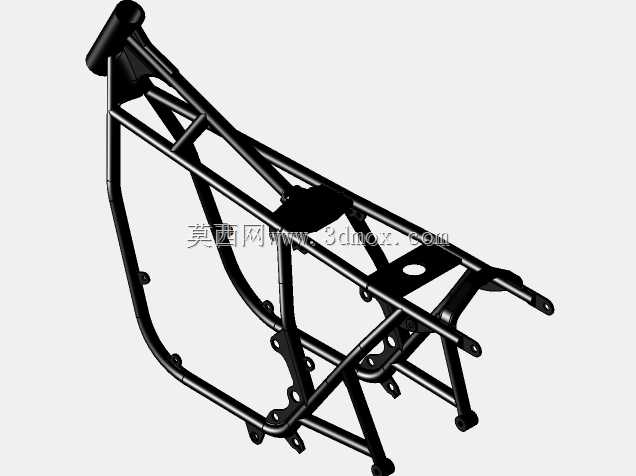

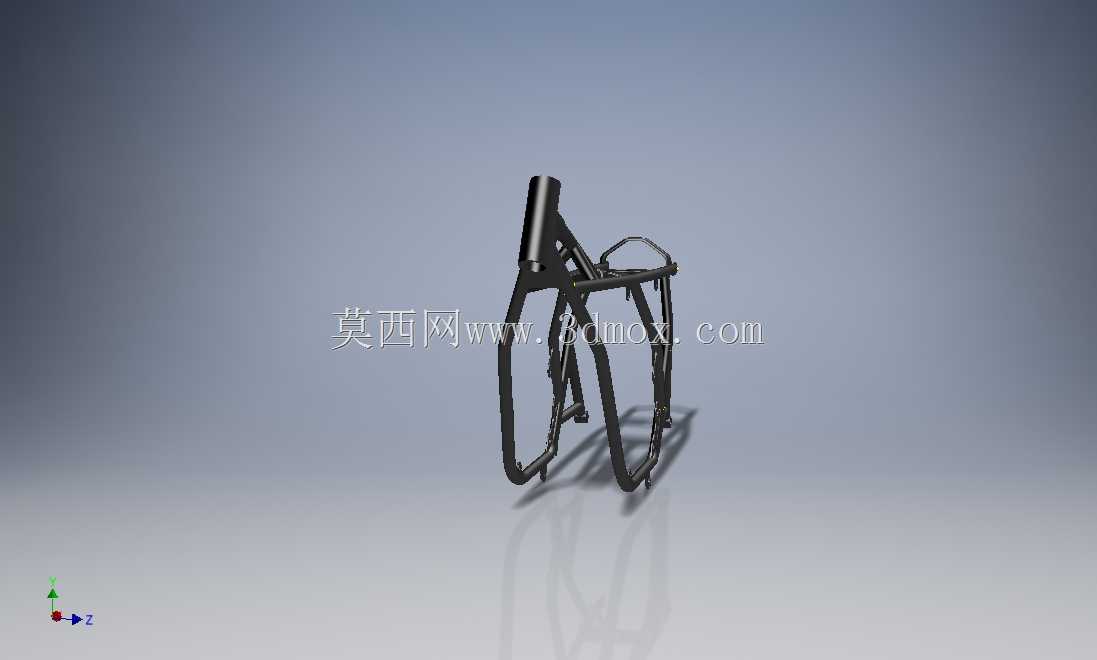

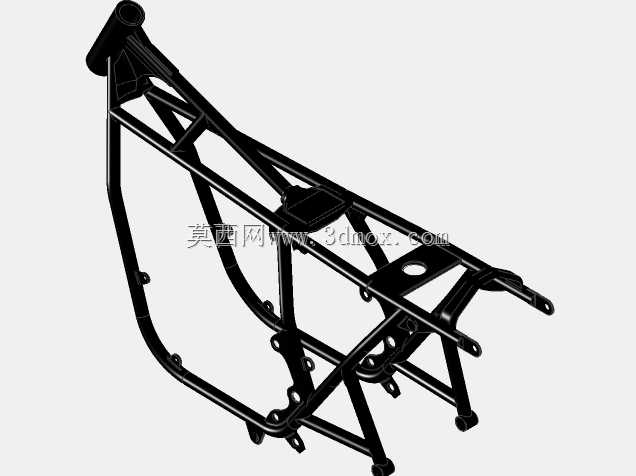

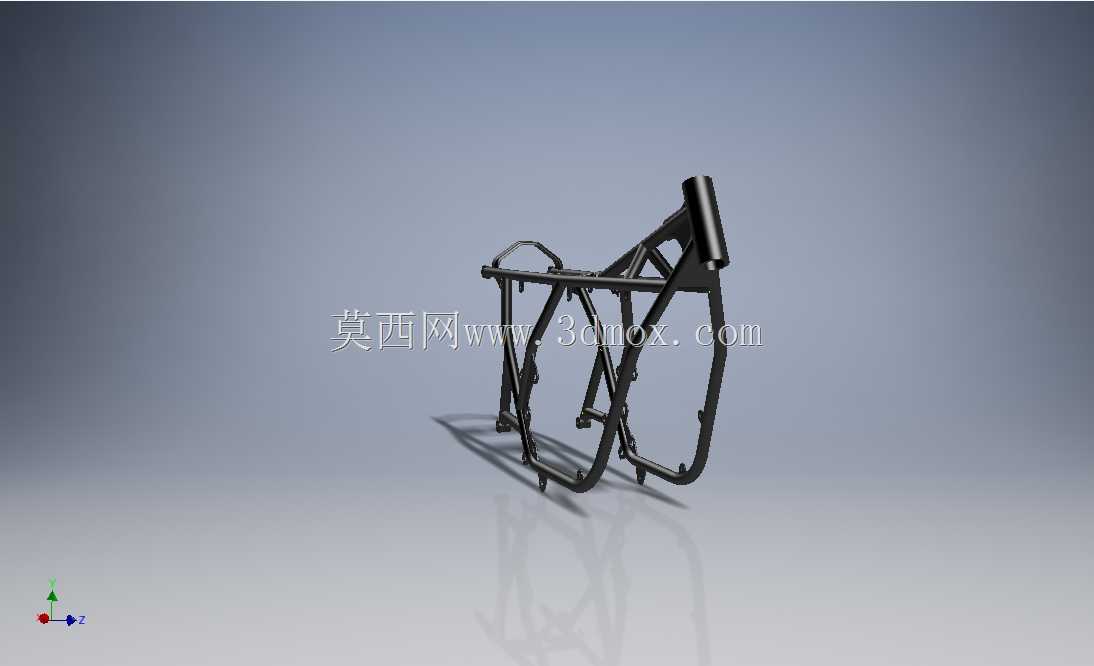

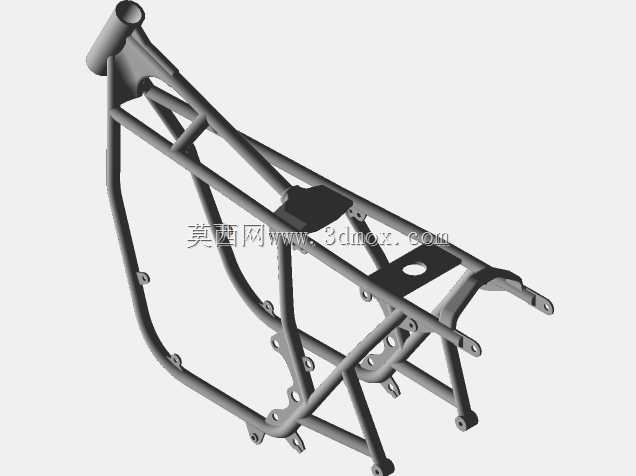

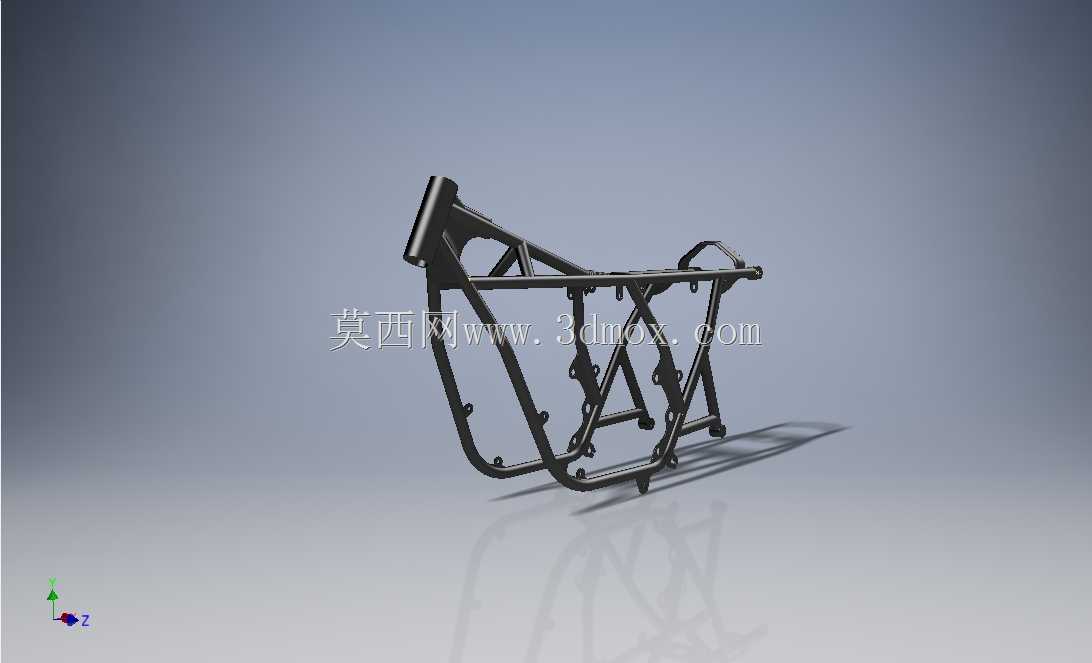

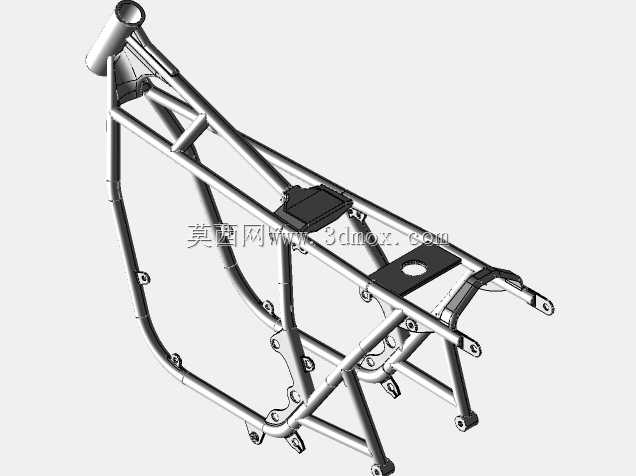

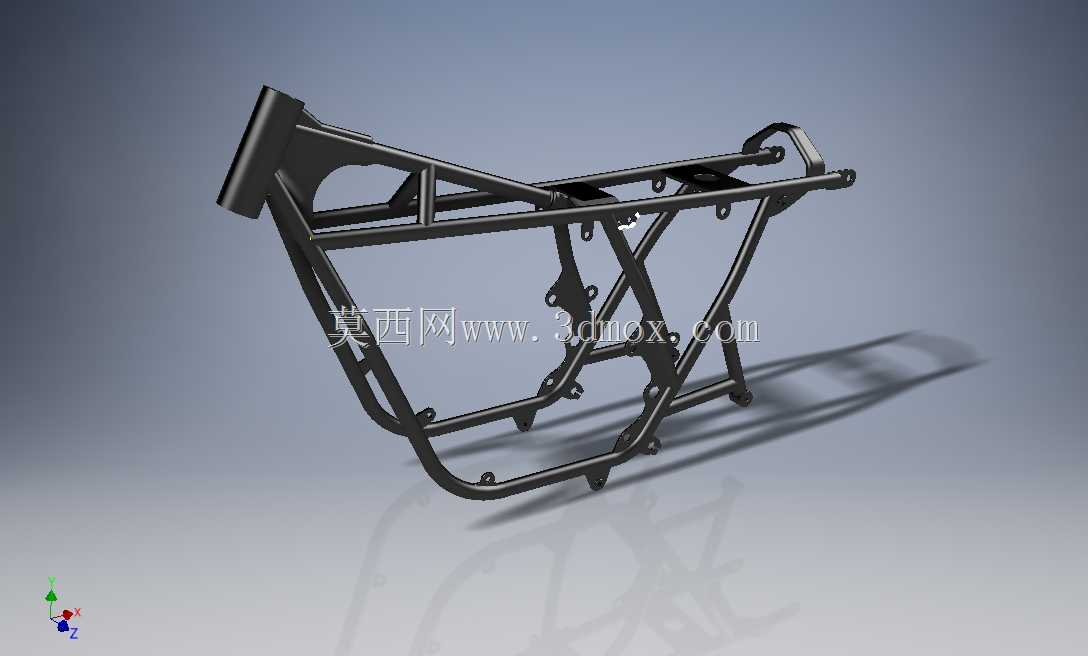

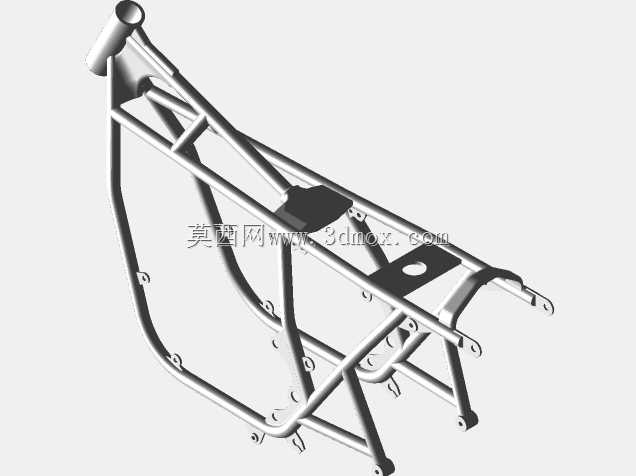

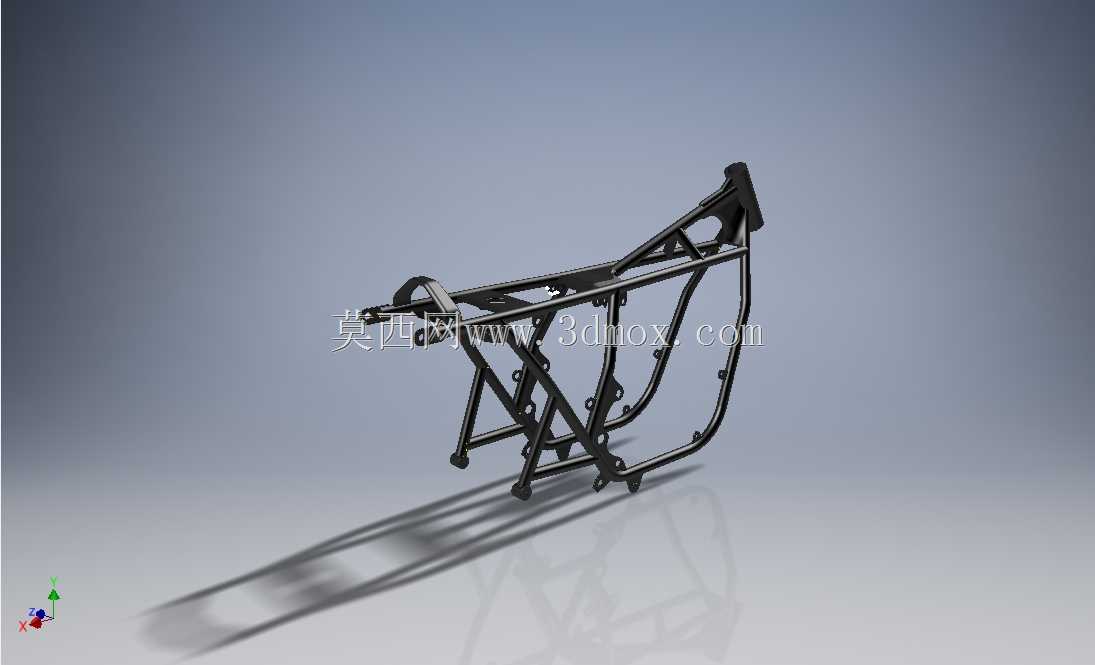

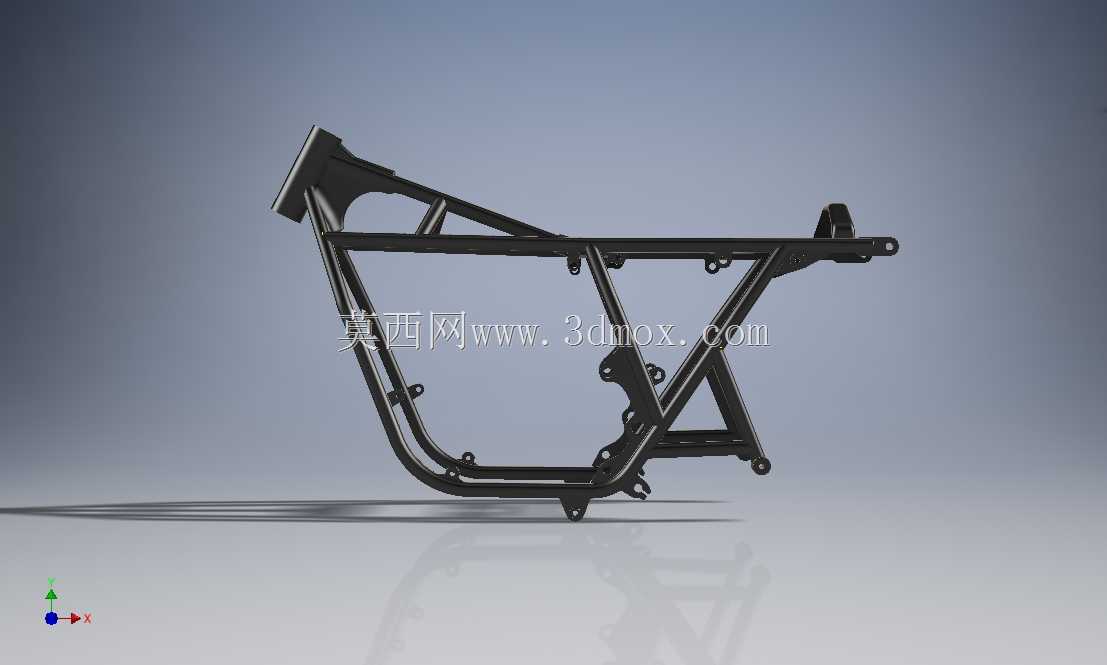

　　功能特性层面，该款车架采用双摇篮式结构布局，主承载梁采用闭合截面管材焊接成型，相比同排量车型常用的单梁结构，抗扭刚度提升32%，同时通过管材壁厚的差异化设计，在转向立管、发动机吊耳、后摇臂转轴等应力集中区域采用3.5mm壁厚的高强度合金钢管，非主要承载的辅助支撑管采用2mm壁厚管材，整体重量控制在12.8kg，在同级别钢制车架中处于轻量化第一梯队。车架焊接位置全部采用满焊工艺后做应力退火处理，消除焊接残余应力，避免长期使用后出现焊缝开裂问题，所有安装孔位均设计了衬套压装位，减少硬连接带来的振动传递。

　　设计思路上完全以性能需求为核心导向，首先根据整车整备质量、最高车速、最大载荷确定车架的强度阈值，通过有限元仿真模拟极限工况下的应力分布：在1.5倍额定载荷的冲击工况下，最大应力出现在转向立管与主梁连接位置，数值为235MPa，低于所选管材的屈服强度345MPa，安全系数达到1.47，满足两轮机动车的安全设计标准。人机工程维度，根据目标用户群体的平均身高范围，调整座椅安装面的离地高度、手把安装位的前后位置、脚踏的相对高度，确保骑乘者在正常骑行姿态下，腿部弯曲角度处于110°-120°的舒适区间，手腕自然搭在手把上时无需过度前倾，长时间骑行不易产生疲劳感。

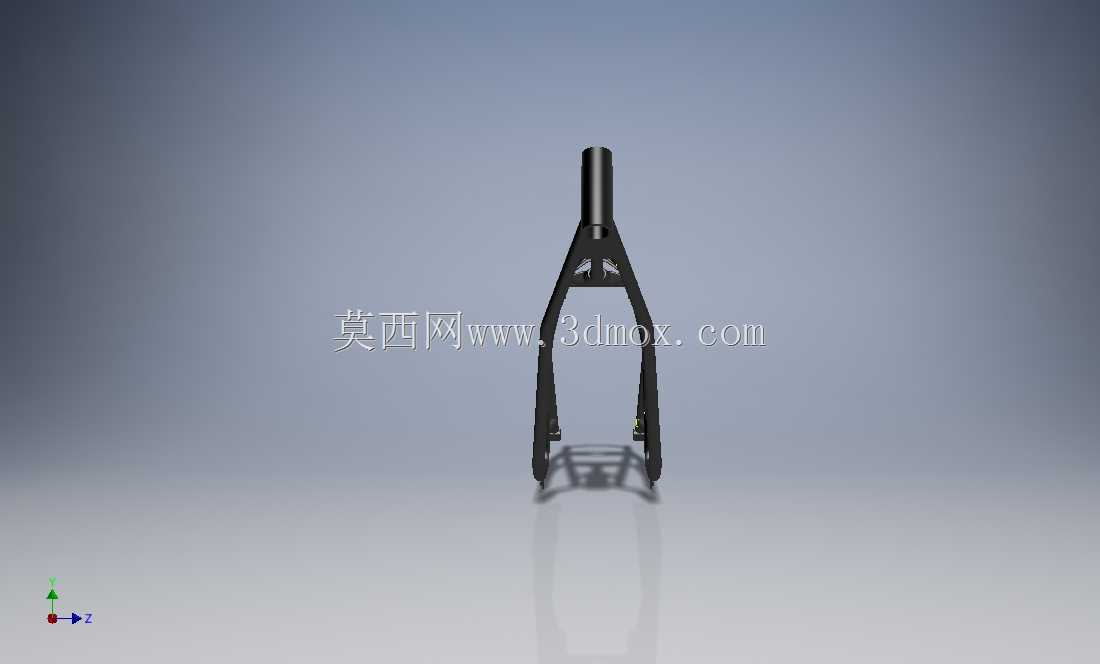

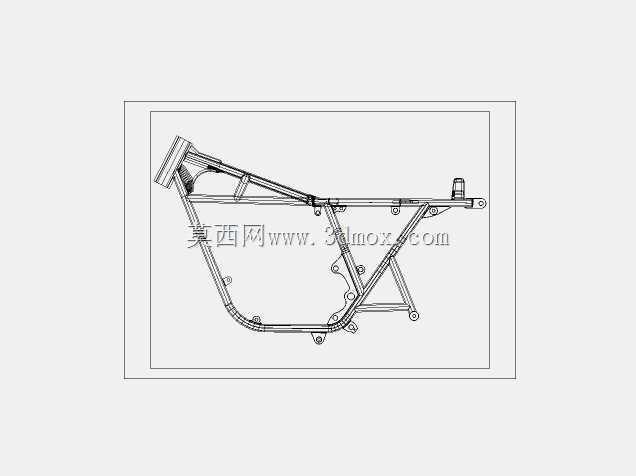

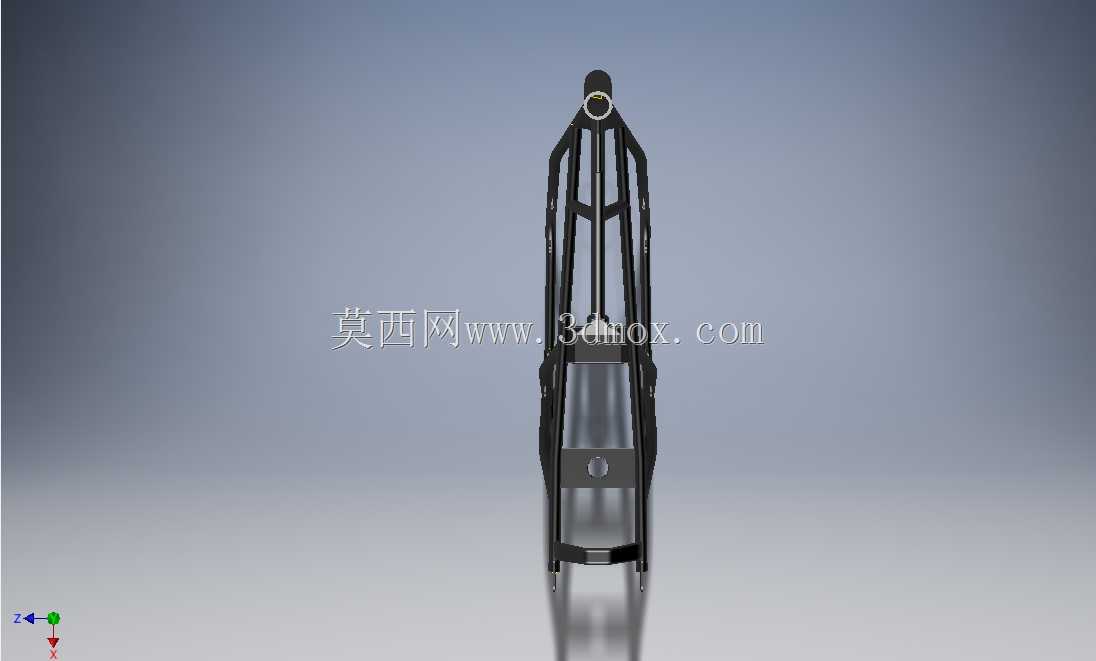

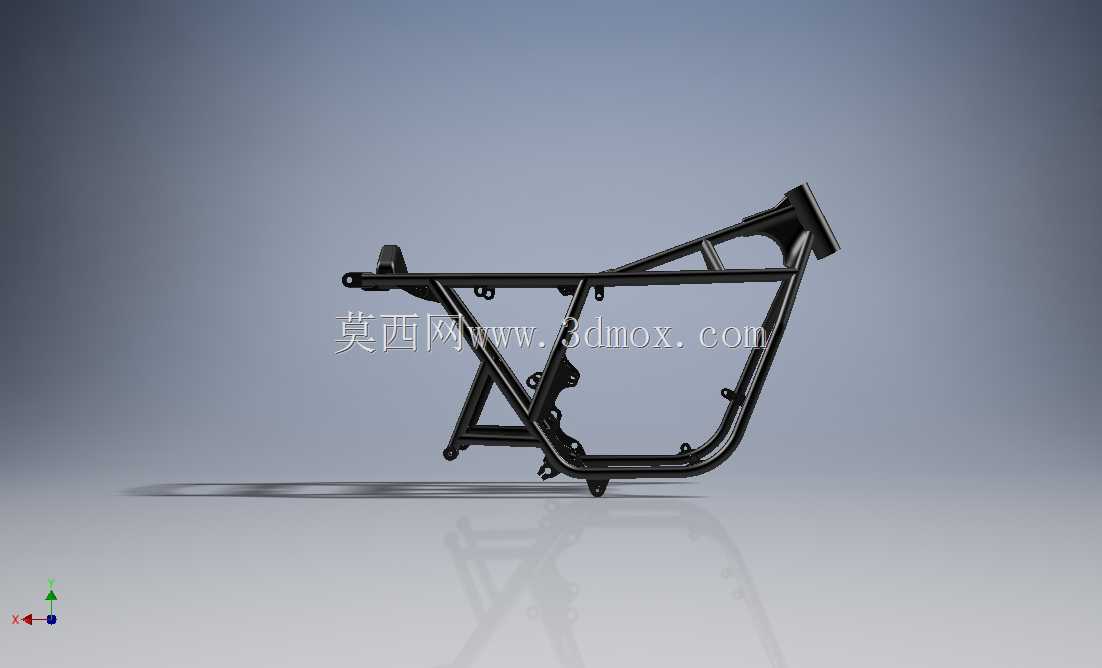

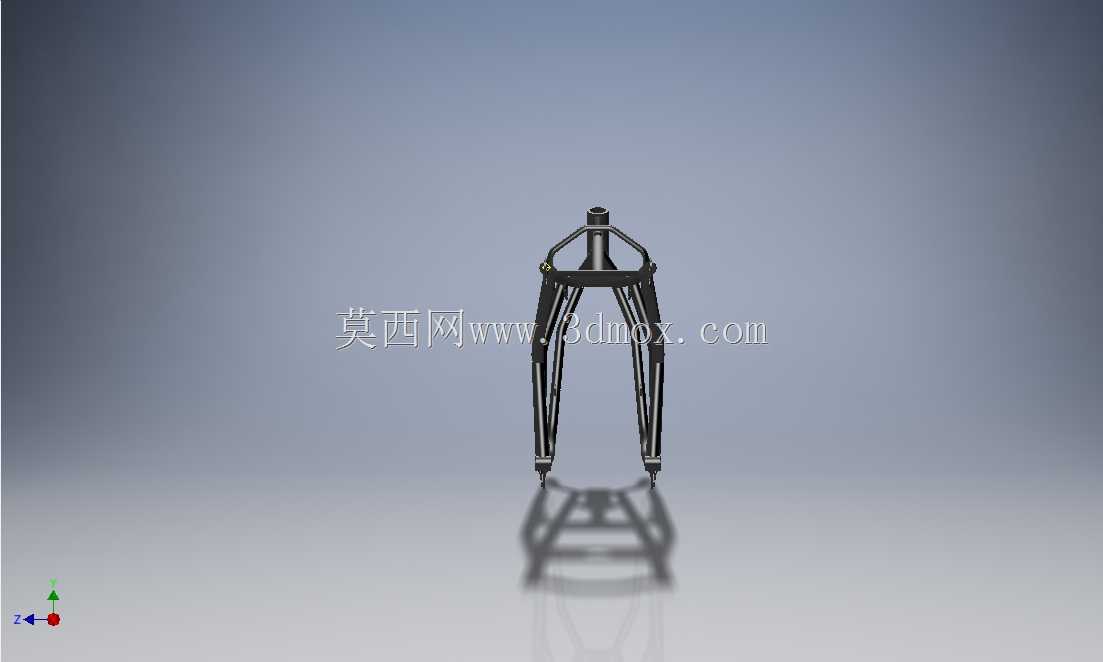

　　外形尺寸与安装边界方面，该车架整体长度为1320mm，宽度为340mm，转向立管的后倾角设置为27°，拖曳距为98mm，该参数组合能够兼顾直线行驶的稳定性与过弯时的转向灵活性，不会出现高速行驶时车头抖动、低速转向时过于沉重的问题。发动机安装位的孔位完全匹配本田CB750直列四缸发动机的安装尺寸，吊耳位置预留了3mm的调整间隙，可补偿加工与焊接带来的尺寸误差；后摇臂转轴的同轴度控制在0.1mm以内，避免后摇臂转动时出现卡滞；前部转向立管的内径匹配常规41mm直径的前减震上联板安装尺寸，无需额外改装即可适配市售多数同规格前减震总成；油箱安装位的弧度与原厂CB750油箱底部轮廓完全贴合，安装后间隙均匀，不会出现行驶中油箱与车架摩擦产生异响的问题。

　　在细节设计上，车架上预留了线束固定卡扣的安装孔、侧撑与大撑的铰接位、前挡泥板的固定点，所有外露的管材端口都做了封堵处理，避免雨水进入管材内部造成锈蚀，表面处理采用电泳加喷塑工艺，耐盐雾性能达到72小时以上，能够适应雨天骑行、沿海高湿环境下的使用需求。针对改装需求，车架后部的乘员扶手安装位采用通用螺纹孔设计，可兼容市售多数改装尾架、边包支架的安装，无需在车架上额外钻孔破坏结构强度。
