SAE方程式赛车钢管桁架式底盘结构设计

　　这套钢管桁架式底盘结构，是面向大学生方程式赛事场景开发的核心承载部件，所有结构设计均围绕赛道竞速的实际使用需求展开，完全适配封闭铺装赛道的高速过弯、急加速、紧急制动等极限工况。从实际赛事应用来看，这类底盘是方程式赛车所有总成的安装基体，前端需要预留前悬安装点、转向机构固定位、制动管路走线空间，中部座舱区域需要匹配人机工程边界，预留驾驶员乘坐、安全带固定、方向盘操作、踏板组安装的足够空间，后部则需要对接动力总成固定点、后悬安装支座、差速器连接位，同时要兼顾防滚结构的强度要求，在车辆发生翻滚、碰撞时为座舱内的驾驶员提供足够的生存空间。

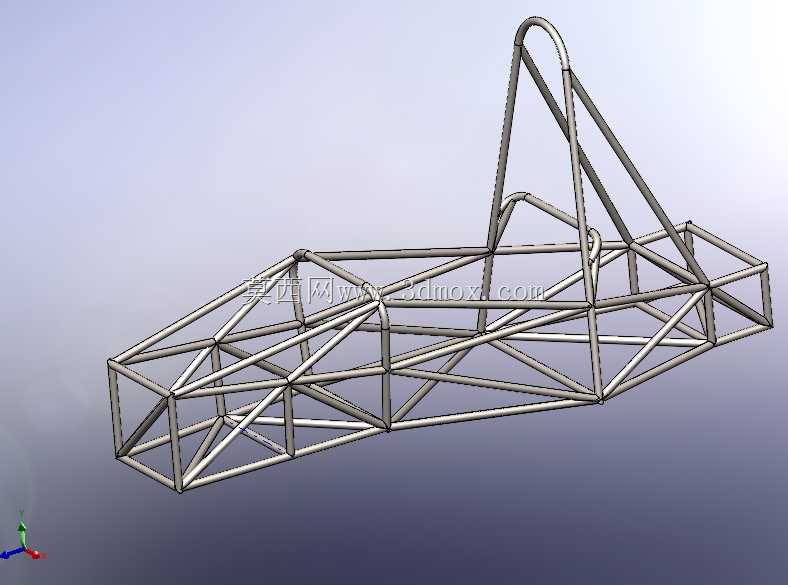

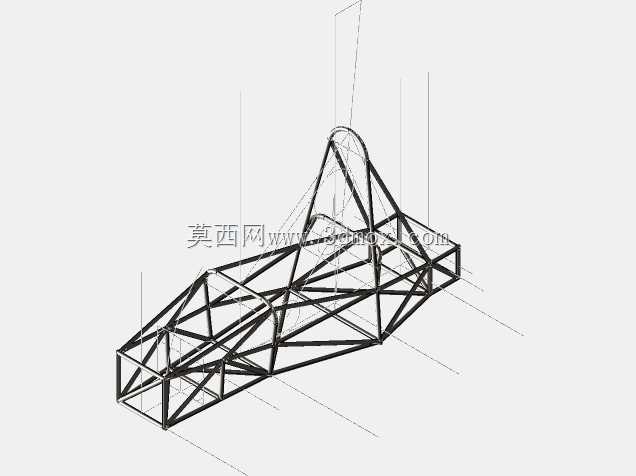

　　设计思路上完全摒弃了传统乘用车的承载式车身方案，采用空间钢管桁架结构，通过不同管径、壁厚的合金钢管的空间排布，让每一段管材都参与承载，在保证整体刚性的前提下尽可能降低结构自重。管材的排布逻辑完全遵循力学传递路径：前轮受到的地面冲击通过前悬摇臂传递到前舱桁架节点，再通过斜向布置的支撑管分散到座舱两侧的主纵梁；制动时的纵向载荷通过前后方向的斜撑直接传递到主纵梁，避免局部应力集中；过弯时的侧向载荷则通过横向布置的交叉撑杆传递到整个桁架结构，减少座舱区域的形变。主防滚环采用大管径整弯管材，顶部做圆弧过渡避免应力集中，防滚环与主纵梁之间设置多道斜向支撑，保证侧向、纵向碰撞时的结构稳定性，完全符合方程式赛事的安全结构要求。

　　从安装边界来看，底盘整体的宽度控制在轮距允许的范围内，两侧主纵梁的间距预留了驾驶员座椅、侧边防撞结构的安装空间，前端桁架的高度低于前鼻锥的安装面，不会干涉空气动力学套件的装配；后部动力舱的桁架节点位置完全匹配动力总成的安装孔位，不需要额外制作转接支架即可实现发动机、差速器的固定；悬架安装点的位置经过硬点校核，上下摆臂的安装支座焊接位置精度控制在建模公差范围内，保证后期装配时四轮定位参数可以调整到设计值。底盘底部的桁架下平面保持平直，预留了底部扩散器的安装空间，不会干涉底部空气动力学套件的布置；座舱前部的防火墙位置预留了安装面，可以固定防火隔热板材，隔绝动力舱的热量与噪音传递到座舱内。

　　结构细节上，所有管材的连接节点都采用相贯线贴合设计，避免出现管材对接的虚焊位置，每个连接节点都保证至少两根管材的力线顺畅传递，减少节点处的应力集中。踏板安装区域的桁架做了局部加强，预留了制动主缸、油门踏板、离合踏板的安装孔位，安装面的平面度在建模阶段就做了约束，保证踏板组安装后不会出现卡滞。安全带安装点的位置做了局部加厚的衬片设计，固定点的强度可以满足碰撞时的拉力要求，不会出现固定点撕裂的情况。转向机的安装位设置在前舱桁架的前部，位置高度匹配转向柱的安装角度，保证转向操作的力矩传递顺畅，减少转向系统的旷量。

　　这套底盘结构在设计阶段就做了多轮的刚性仿真校核，扭转刚度、弯曲刚度都达到了赛事设计要求，在极限载荷下的形变量控制在允许范围内，不会出现赛道行驶中底盘形变影响悬架定位参数的问题。整体结构的管材选型兼顾了强度与重量，非主要承载区域采用较小管径的薄壁管材，主要承载路径上的管材采用更大的壁厚，在保证结构安全的前提下尽可能降低簧下质量之外的整车重量，提升赛车的动力响应与操控灵活性。走线空间的预留也在建模阶段做了考虑，制动油管、线束、冷却管路都可以沿着桁架管材的内侧布置，通过管卡固定在管材上，不会出现管路与运动部件干涉的情况，也避免了赛道行驶中飞溅的碎石击伤管路的风险。
