轻量化管状赛车底盘框架结构设计

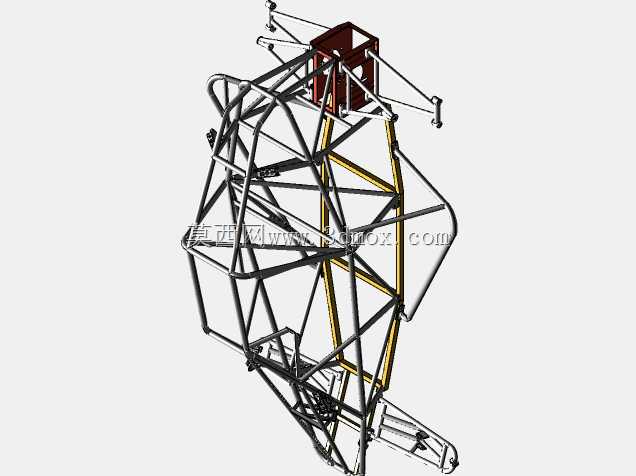

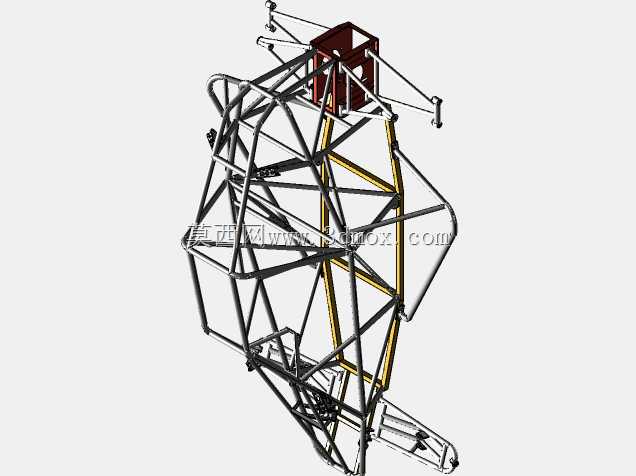

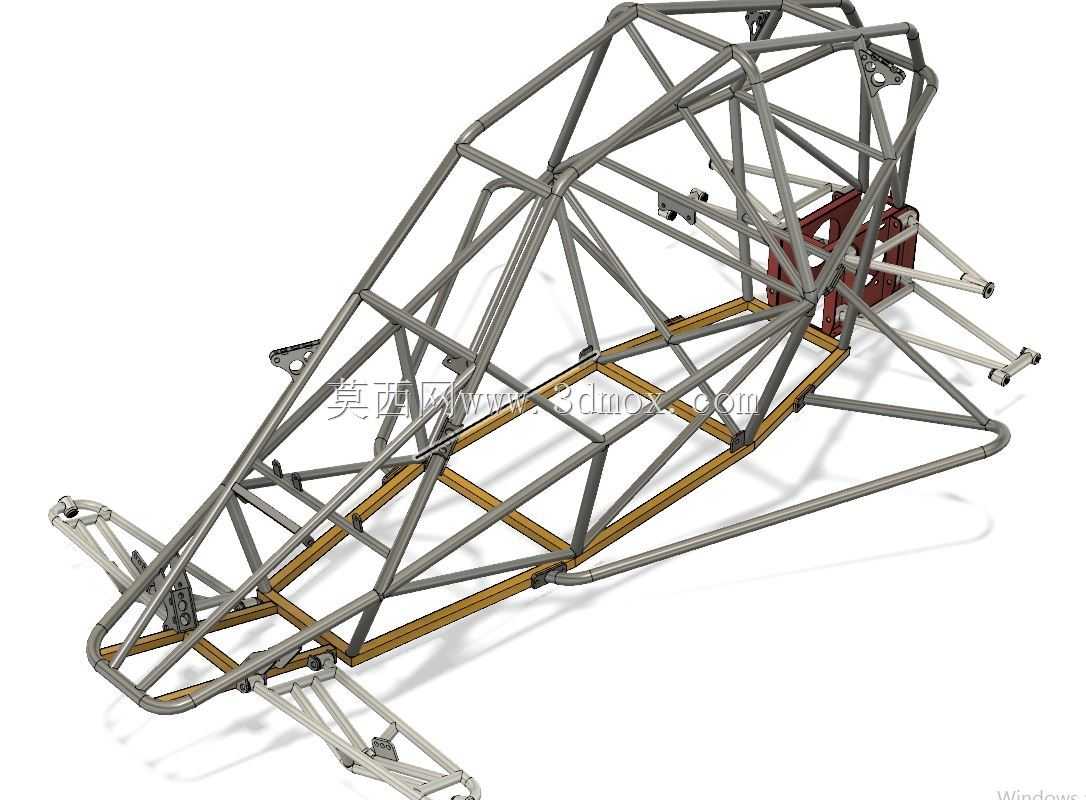

　　在场地竞速、越野拉力等各类赛车赛事场景中，底盘作为整车所有总成部件的安装基体，其结构性能直接决定车辆的动态操控表现、碰撞安全冗余与整车重量控制水平，是赛车设计环节中优先级最高的核心结构单元。不同于民用车辆多采用的冲压焊接一体式承载车身，该管状结构底盘采用空间桁架式设计思路，以不同管径的金属管材通过空间节点连接形成整体受力框架，在实现极致轻量化的同时，能够在复杂受力工况下保持足够的结构刚度与强度。

　　从实际使用场景出发，这类管状底盘多用于方程式赛事、业余改装拉力赛、巴哈越野赛事等对车辆自重与结构强度有双重严苛要求的场景，车架需要直接承接发动机、传动系统、悬架总成、转向机构、座椅与安全防护结构的安装载荷，同时在车辆发生碰撞、翻滚时，通过管材的塑性变形吸收冲击能量，为驾乘人员保留足够的生存空间。设计过程中首先需要确定核心硬点边界：包括前后悬架安装点的坐标位置、轮距与轴距的设定值、发动机与传动系统的布置空间、驾驶员坐姿与操作空间边界、燃油系统与冷却系统的安装预留位，所有硬点确定后再进行管材的空间路径规划，避免后续总成安装出现干涉问题。

　　结构设计层面，主受力环、前碰撞缓冲区、侧边防撞结构、后悬架安装塔座均采用变管径设计，对应不同受力工况匹配不同壁厚的管材，在非主要受力区域采用小直径薄壁管材降低冗余重量，在悬架安装点、发动机固定点等应力集中区域，通过增加加强筋、节点补片的方式分散局部应力，避免长期交变载荷下出现焊缝开裂、管材变形的问题。底盘下部的横向承力结构采用分层布置，预留了电池、油箱、散热管路的走管空间，同时将整车质心控制在尽可能低的位置，减少车辆高速过弯时的侧倾力矩，提升操控响应速度。

　　安装边界方面，车架前部预留了双叉臂悬架的上下安装铰点，转向机安装位位于前轴上方的横向横梁处，能够兼容齿轮齿条式转向机的安装尺寸；中部驾驶舱区域按照人体工程学设定了座椅安装滑轨的固定点、安全带安装锚点、踏板组的安装平面，能够适配不同身高驾驶员的坐姿调整需求；后部结构预留了动力总成的悬置安装点、差速器固定位、后悬架的多连杆安装铰点，同时在尾部设计了防撞结构与散热系统的安装支架。整个框架的所有管材连接节点均采用相贯线切割后满焊处理，关键受力节点额外增加三角形斜撑结构，避免框架出现平行四边形变形，整体抗扭刚度能够满足大马力赛车在极限工况下的受力需求，不会因为车架形变影响悬架定位参数的准确性。

　　不同于量产车底盘需要兼顾舒适性、NVH性能与成本控制，该管状底盘的设计完全围绕赛事场景的性能需求展开，所有结构取舍都以重量、强度、刚度的最优平衡为核心，没有多余的非承载结构，管材的走向完全顺着受力路径布置，最大化材料的利用效率，在实现远高于同尺寸量产车底盘抗扭刚度的同时，整体自重能够控制在极低水平，为整车动力性能的发挥提供坚实的结构基础。
