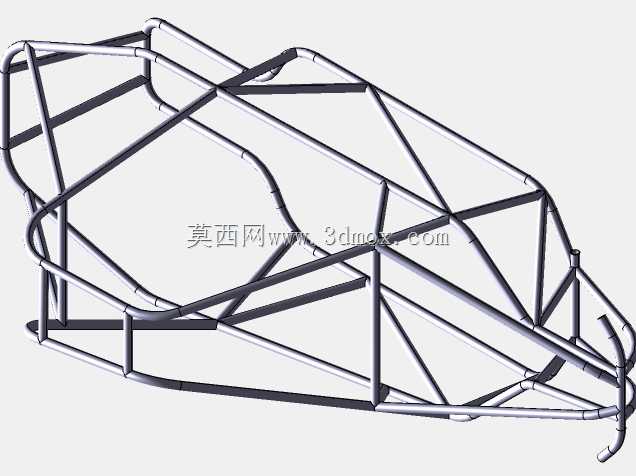

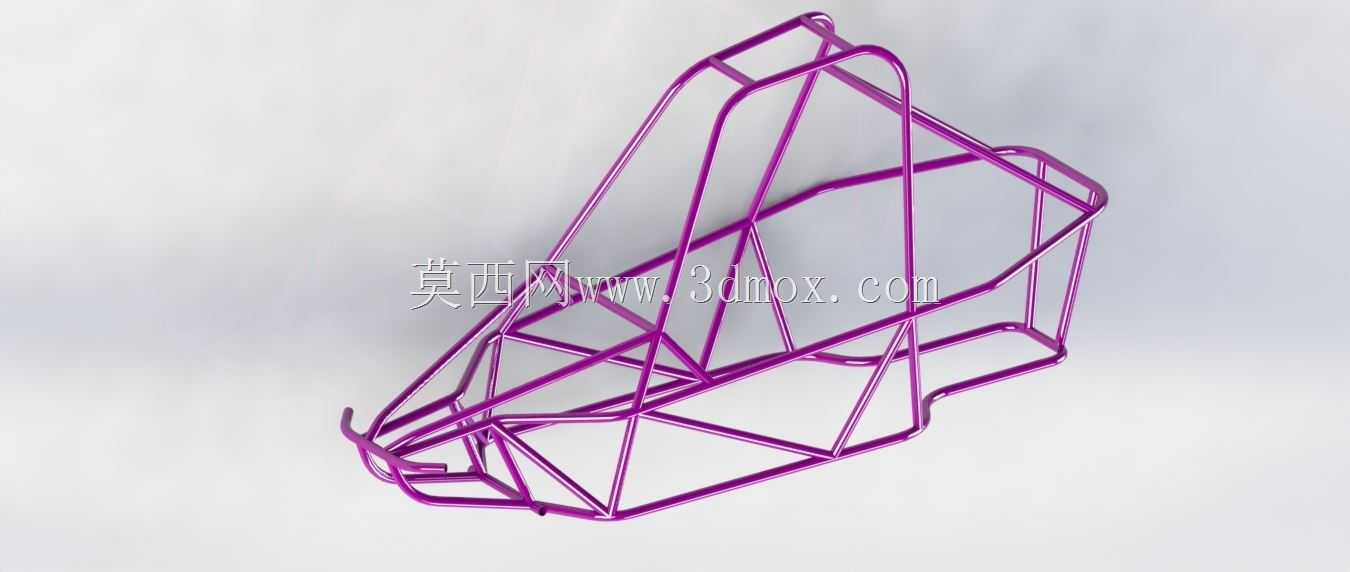

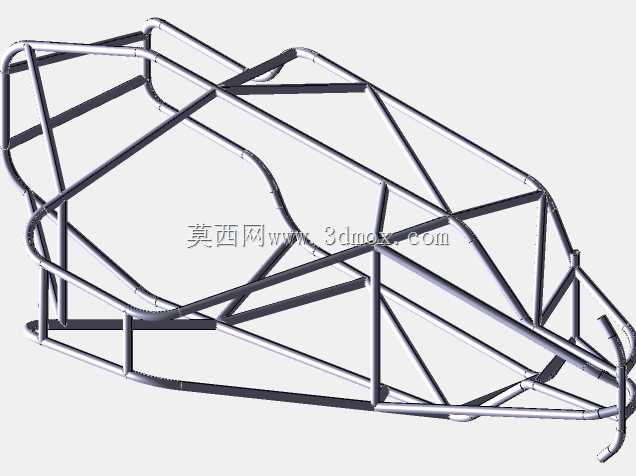

巴哈赛车波浪曲面防滚笼结构设计

　　这套管架结构是巴哈越野赛事赛车的核心承载防护构件，主要应用于非铺装路面越野竞速、场地障碍穿越等赛事场景，直接承担车辆翻滚、侧向撞击、落地冲击等极端工况下的载荷传递与乘员舱防护功能，是巴哈赛车底盘与上部结构集成的核心骨架。设计阶段首先围绕赛事规则的乘员生存空间边界展开，先锁定驾驶位的头部、肩部、侧向的最小安全冗余尺寸，确保在车架发生最大15%形变的极端碰撞场景下，管架结构不会侵入乘员的生存空间，所有管件的走线都避开了头盔、肩部、手臂的活动范围，同时预留了安全带安装点、座椅固定位、仪表台安装的平面基准。不同于传统直线段拼接的管架结构，这套防滚笼采用了连续波浪曲面的管件走向设计，主环与前环之间的连接段没有采用常规的直斜撑，

　　而是顺着车头迎风面的曲率做了平滑过渡，一方面降低了高速穿越路段的正面风阻，气流顺着曲面管架可以顺畅流向车尾，减少管架结构带来的紊流对后置散热系统的干扰；另一方面连续弯曲的管件在承受冲击载荷时，应力分布比直角焊接节点更均匀，不会出现局部应力集中导致的焊缝撕裂问题。结构上采用双层管架布局，外层主承力管采用大管径薄壁合金钢管，主要承担翻滚时的垂直冲击、侧向撞击的主载荷，内层辅助撑管采用稍小管径的管材，沿着主环的曲率方向做三角支撑布局，在不显著增加整体重量的前提下，将主环的抗扭刚度提升了近三成，即使单侧车轮落地产生巨大的扭转力矩，整个乘员舱的形变也能控制在安全阈值内。安装边界方面，

　　整套防滚笼的底部连接点完全匹配巴哈赛车通用的钢管车架底盘安装位，四个主支撑脚的孔位间距与底盘纵梁的安装孔位完全对齐，不需要额外做转接支架即可直接装配，前端的管架延伸段预留了前悬摇臂安装支座、转向机构固定位的安装空间，侧边防撞管的高度刚好匹配赛事规则要求的侧面防护最低高度，同时不会干涉驾驶员上下车的动作，后部的管架延伸段预留了油箱、后置动力单元的安装固定点，管架之间的间隙也提前考虑了线束、冷却管路的走线空间，避免后续装配时出现管线与管件干涉的问题。设计过程中针对不同工况做了载荷校核：正面碰撞时，前部波浪形管段可以通过可控的渐进形变吸收冲击能量，避免冲击力直接传递到乘员舱；侧向翻滚时，顶部的弧形管梁可以将载荷分散到前后主环的四个支撑脚，

　　不会出现局部塌陷；飞跃落地时，底部连接点的三角撑结构可以将垂直冲击载荷快速分散到底盘纵梁的整个截面，避免连接点局部过载。这套管架的曲面造型同时兼顾了空气动力学性能与结构强度，没有为了造型牺牲结构可靠性，所有弯曲段的弯折半径都控制在管材弯折工艺允许的范围内，不会出现弯折处管壁过薄导致的强度下降问题，焊接节点的位置都避开了应力集中的区域，所有相贯线的切割角度都适配弯管后的实际角度，确保焊接时焊缝可以完全熔透，保证连接强度。
