晶硅光伏组件太阳能电池板结构设计

　　在分布式光伏电站、户用并网发电系统、离网储能供电场景中，晶硅类太阳能电池板是核心的光电转换载体，日常选型与结构设计阶段，需要兼顾户外耐候性、安装适配性与结构强度，三维建模过程中需要把实际安装的边界条件全部纳入考量，避免后期现场安装出现干涉、强度不足等问题。

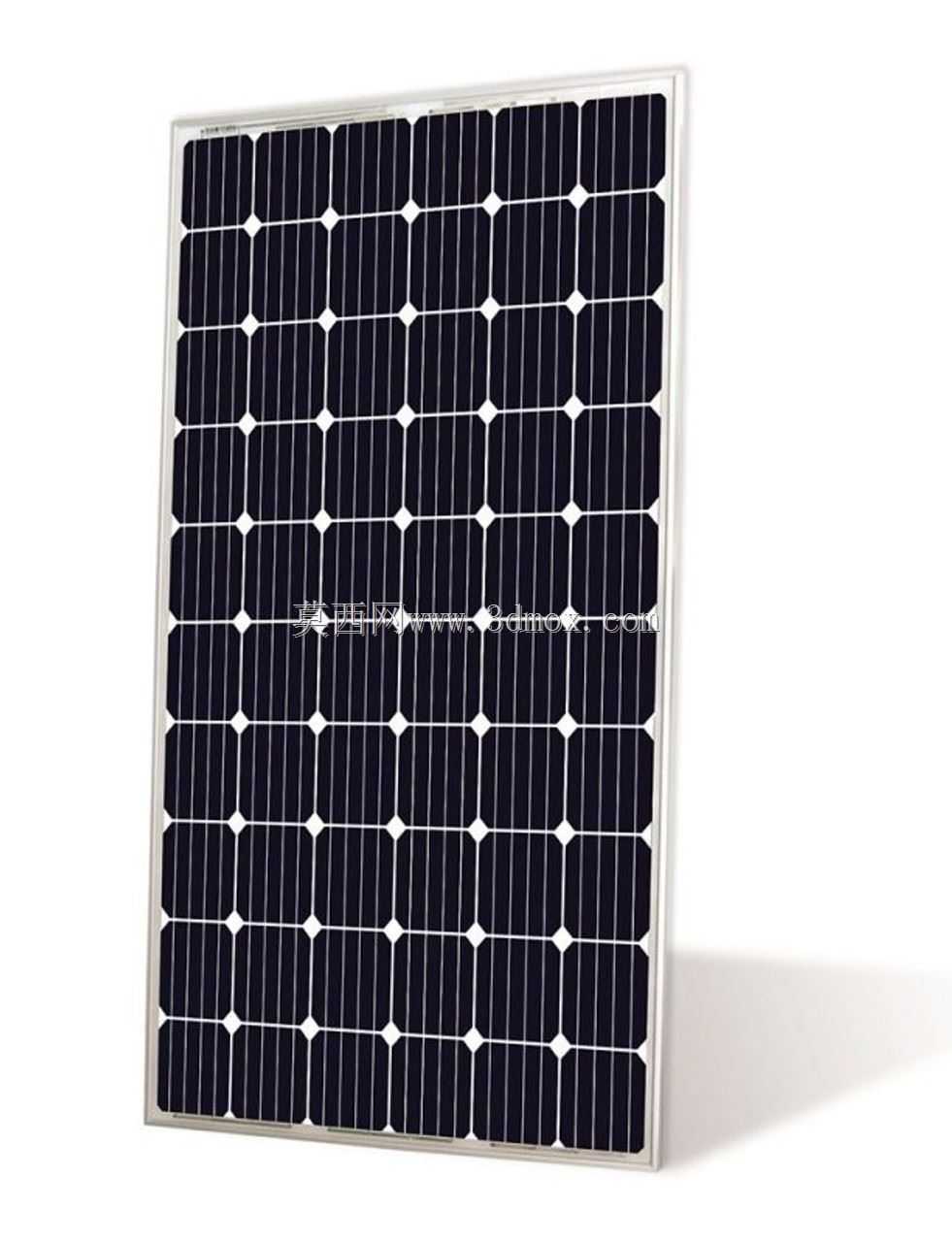

　　从实际功能来看，该类电池板的核心作用是通过表面覆盖的钢化玻璃接收太阳光辐照，将光能通过内部串联的晶硅电池片转化为直流电能，再通过侧边引出的接线盒连接线缆，汇入汇流箱或储能逆变器完成电能的收集与转换。建模时首先要还原层压结构的层次关系：最外层是低铁超白钢化玻璃，厚度通常控制在3.2mm左右，表面做了减反射绒面处理，建模时要注意玻璃边缘的倒角处理，避免运输安装过程中出现应力崩边；玻璃下方是EVA胶膜层，用于粘结固定电池片阵列，这一层在结构建模中不需要单独做实体拆分，但要在装配层级里预留对应的层压间隙，还原实际生产中层压后的整体厚度公差。

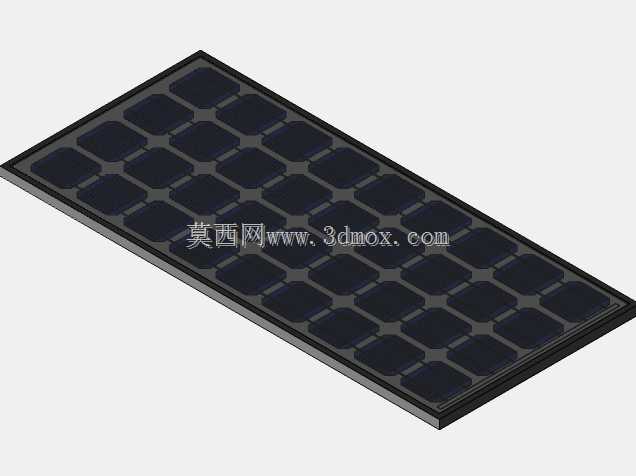

　　电池片阵列采用6*10的排布方式，也就是常规的60片晶硅电池片规格，单片电池片之间通过汇流焊带串联，建模时要还原焊带的走线位置，以及电池片之间的预留间隙，避免出现电池片模型重叠的问题。电池片层下方是背板层，通常采用耐候性TPT材质，起到绝缘、防潮、防紫外线老化的作用，背板与铝合金边框之间通过硅胶密封，建模时要还原密封胶的填充区域，对应边框内侧的打胶槽结构。

　　外围的铝合金边框是整个组件的结构支撑核心，采用阳极氧化铝合金型材，截面设计有安装卡槽、打胶槽、螺丝孔位，边框的四个角通过角码连接固定，建模时要还原角码的插接结构，以及边框侧边的接地安装孔、线缆固定孔位置。边框的外形尺寸需要严格匹配常规组件的安装标准，长度方向控制在1650mm左右，宽度方向控制在990mm左右，整体厚度控制在35mm，这个尺寸是适配市面上主流的光伏支架压块安装尺寸的，压块的卡接位置对应边框侧边的卡槽深度，建模时要保证卡槽的尺寸公差在±0.2mm以内，避免现场安装时压块无法卡入或者卡接松动。

　　接线盒设置在组件背面的居中位置，建模时要还原接线盒的出线孔、旁路二极管的安装腔体，以及盒体与背板之间的粘结固定区域，接线盒的引出线缆长度要预留足够的弯曲半径，避免线缆与支架安装时出现过度弯折导致线芯断裂。

　　从安装边界来看，该组件适配的安装场景包括屋面彩钢瓦夹具安装、地面支架立柱安装、户用阳台壁挂安装，建模时要在边框背面预留对应的安装孔位，孔位间距符合通用光伏支架的安装孔距标准，也就是横向孔距对应支架导轨的常规间距，纵向孔位满足组件抗风载、雪载的强度要求，通常边框背面的安装孔位会设置长圆孔，允许安装时存在一定的位置调整量，抵消支架安装的施工误差。

　　设计思路上，整个组件的结构建模优先还原量产组件的实际装配关系，没有做多余的装饰性结构，所有特征都对应实际生产中的工艺要求：比如边框的圆角处理是为了避免安装时划伤施工人员，玻璃与边框之间的间隙预留是为了填充密封硅胶，防止雨水渗入组件内部导致电池片短路；电池片之间的间隙预留是为了避免热胀冷缩导致电池片互相挤压产生隐裂，这也是户外光伏组件长期使用中常见的失效原因，建模时把这些间隙做准确，后续做有限元热应力分析、风载形变分析时才能得到准确的仿真结果。

　　在实际工程选型中，这类结构的组件可以适配绝大多数民用、工商业分布式光伏场景，建模时还原的安装孔位、边框截面尺寸，可以直接用于光伏电站的整体排布设计，提前模拟组件之间的走线间隙、检修通道预留，避免现场施工时出现组件排布过密导致线缆弯折、散热不足的问题，也能提前校验支架与组件的匹配度，减少现场切割、改装支架的工作量。
