小型户外防水储能电池盒结构设计

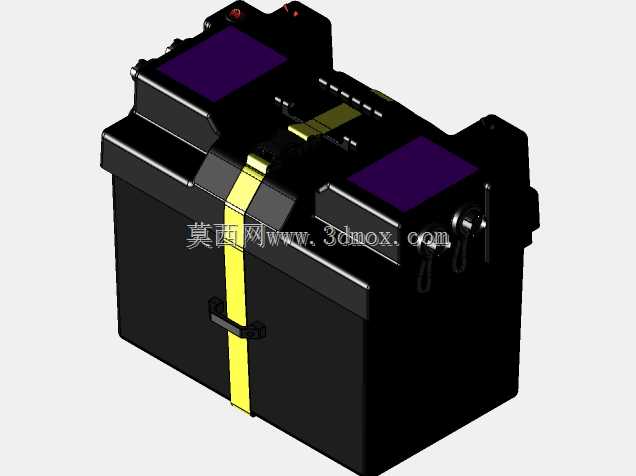

　　这款小型防水电池盒的结构设计，核心面向户外移动作业、小型离网供电、车载备电、户外勘测设备配套等场景的储能装载需求，解决常规电池装载结构在淋水、扬尘、颠簸工况下的防护失效问题。从实际使用场景出发，这类电池盒常被安置在工程作业车辆的外置储物舱、户外便携监测设备的供电舱、小型露营储能单元的外壳、应急抢修设备的备用电源舱位，需要同时满足IP级防水密封、便携搬运、快速接线、状态可视化、运维便捷的多重要求，不能只做单纯的密封壳体，要兼顾实际使用中的操作便利性。

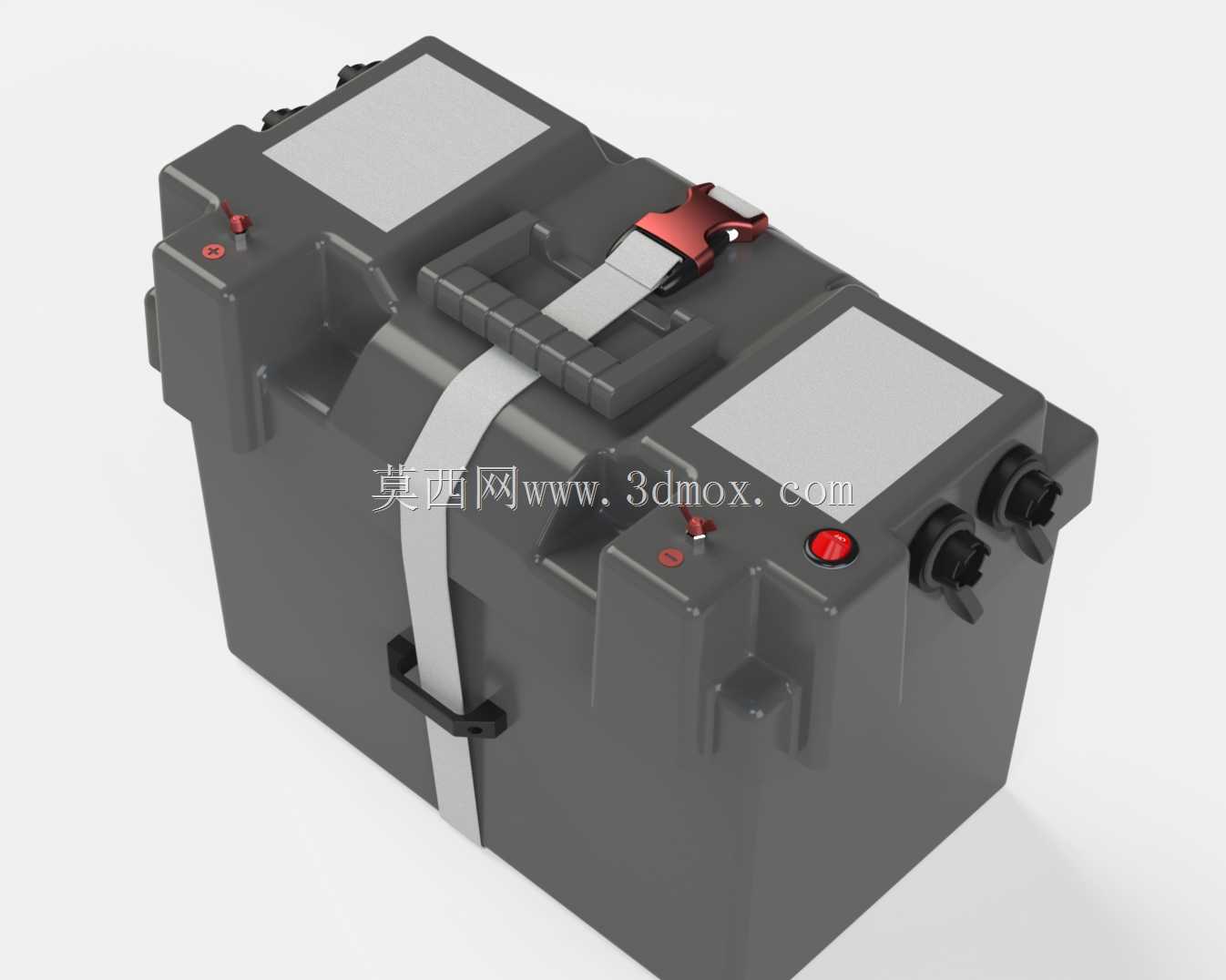

　　从功能特性来看，盒体集成了4个USB输出端口，可直接给小型数码设备、低压传感模块、手持作业终端供电，无需额外外接调压模块；预留的负极与正极接线端子采用下沉式密封结构，接线完成后可通过配套的密封旋盖压紧防水胶圈，避免接线位置裸露进水；顶部设置的独立开关采用带红色防水帽的按压结构，开关行程清晰，戴劳保手套也可准确操作，开关旁的状态指示灯采用嵌入式透光设计，灯珠与壳体之间打胶密封，可直观显示电池通断状态，无需开盖检查。顶盖与底盒的配合面采用周圈嵌入式密封胶条设计，胶条槽设置在底盒的上沿，顶盖扣合后胶条受压变形量控制在30%，既保证密封效果，又不会因为压缩量过大导致扣合阻力过高，日常开合无需借助工具。

　　设计过程中首先确定了安装与外形的边界参数，整体长度274mm、宽度161mm、整体重量控制在191g（空盒状态），这个尺寸刚好适配市面上主流的12V/24V小型铅酸储能电池组与同尺寸的磷酸铁锂模组，盒体内部预留了10mm的缓冲泡棉安装间隙，可根据内置电池的实际尺寸粘贴EVA泡棉做减震填充，避免车辆行驶、设备搬运过程中电池在盒内窜动磕碰。顶部的提手采用一体化内嵌式结构，提手表面做防滑纹理处理，同时配套了棘轮式绑带结构，绑带穿过盒体两侧的固定卡扣，收紧后可进一步压紧顶盖，避免长期颠簸导致的扣合松脱，棘轮锁扣采用快拆设计，按压红色解锁拨片即可快速松开绑带，比传统的魔术贴绑带寿命更长，锁紧力更稳定。

　　考虑到户外使用的磕碰场景，盒体所有外角都做了R5的圆角过渡，避免尖锐棱角在搬运过程中划伤操作人员，同时也能降低磕碰时的应力集中，减少壳体开裂的风险。接线端口全部设置在盒体的同一侧，实际布线时所有外接线缆可集中梳理，配套的线缆防水格兰头可根据线缆外径选择适配的密封胶圈，即使线缆拉扯也不会破坏密封结构。盒体底部预留了4个M4的安装孔位，孔位内嵌铜质嵌件，可直接通过螺丝将电池盒固定在设备机架、车辆舱壁上，不需要额外做安装支架，降低配套安装的加工成本。

　　在结构细节上，顶盖内侧预留了小型保护板的安装柱，可直接将电池充放电保护板固定在顶盖内侧，与底部的电池组之间预留5mm的绝缘间隙，避免保护板元件直接接触电池表面造成短路。盒体材质选用耐候性ABS工程塑料，可在-20℃到60℃的环境温度下正常使用，不会因为低温脆化、高温软化导致结构失效，表面做哑光磨砂处理，不易残留划痕与污渍，适合户外复杂工况下的长期使用。开关与指示灯的位置特意设置在端口侧的上方，操作人员接线时可顺手完成开关操作，观察指示灯状态，不需要绕到盒体另一侧操作，符合现场作业的操作习惯。棘轮绑带的走向避开了提手的握持位置，搬运时手部不会被绑带硌到，提手的承重经过校核，装满电池后整体重量在10kg以内时，提手不会出现变形断裂的问题。
