带支架环形C形槽啮合芒齿轮小齿轮机构

项目分类:齿轮 发布时间:2023-08-01 ID:703745
  • 带支架环形C形槽啮合芒齿轮小齿轮机构
  • 带支架环形C形槽啮合芒齿轮小齿轮机构
  • 带支架环形C形槽啮合芒齿轮小齿轮机构
  • 带支架环形C形槽啮合芒齿轮小齿轮机构
  • 带支架环形C形槽啮合芒齿轮小齿轮机构
  • 带支架环形C形槽啮合芒齿轮小齿轮机构

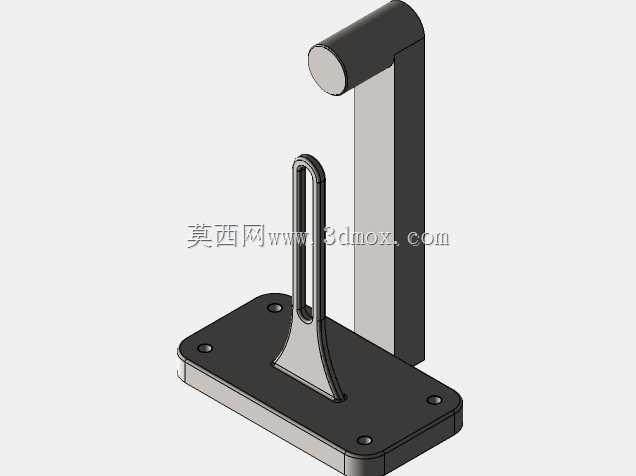

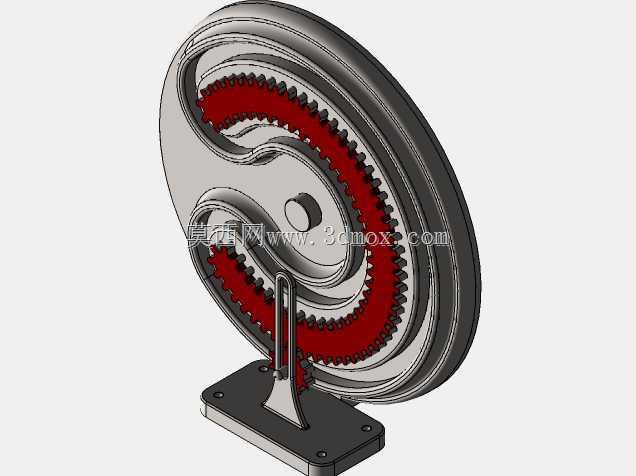

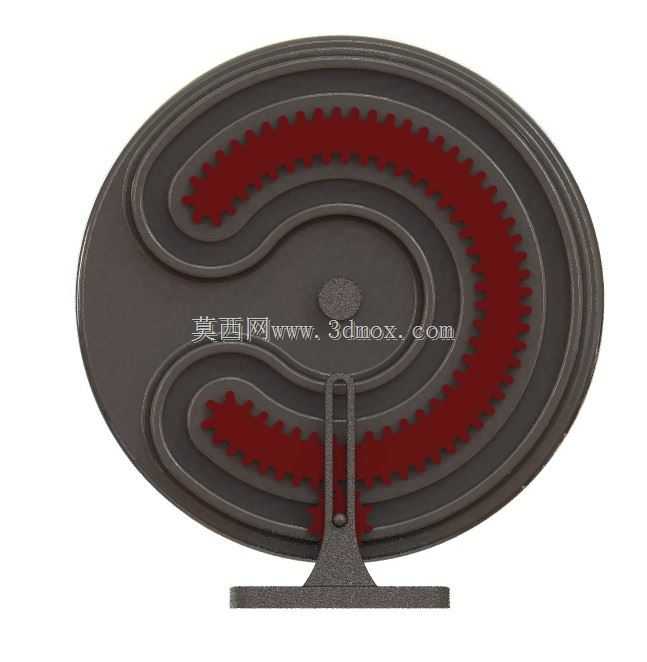

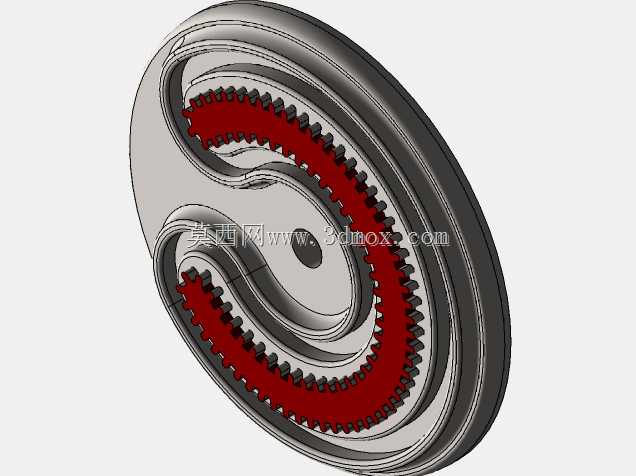

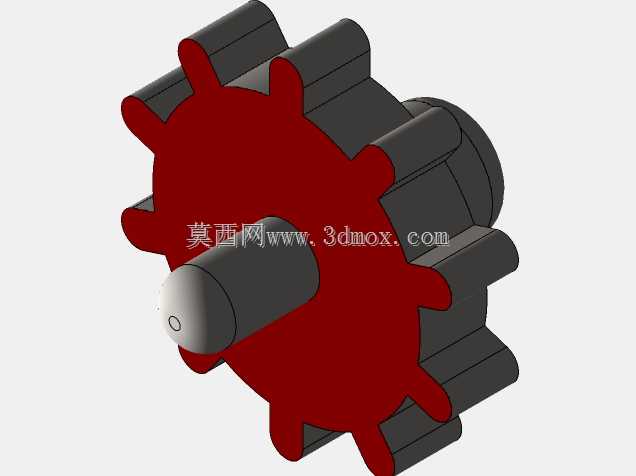

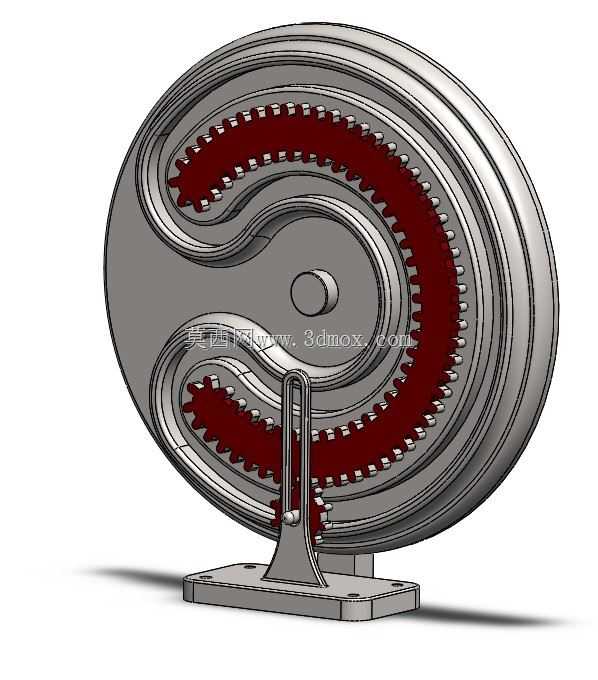

  这套带支架的环形C形槽啮合芒齿轮与小齿轮机构,核心应用场景覆盖机械原理教学演示、创意机械装置传动单元、桌面科普展品开发几个方向,日常做非标传动方案验证时,也能作为非圆齿轮特殊啮合轨迹的参考样件。实际使用中,小齿轮沿环形盘面上的C形闭合轨道做往复循环运动,通过齿牙啮合带动盘面内圈的芒齿轮结构同步传递动力,区别于常规定轴齿轮传动的固定传动比,这套机构能实现小齿轮沿预设C形路径移动过程中,持续保持齿面啮合不脱齿,输出随路径变化的非线性传动效果,适合用来展示特殊轨迹下的齿轮啮合逻辑,给非标传动设计提供具象的结构参考。从设计思路来看,整个机构以扁平环形盘作为承载基体,盘面铣出连续闭合的C形导向槽,槽体内侧加工出连续的芒齿齿形,

  齿形参数经过匹配计算,保证配套小齿轮在槽内任意位置移动时,齿顶与齿槽的啮合侧隙保持在合理区间,不会出现卡滞或跳齿问题;环形盘中心设置定位凸台,既作为盘面加工的工艺基准,也能在安装时快速对齐支架的中心轴线;下方的一体式支架采用宽底座加支撑臂的结构,支撑臂顶端延伸至C形槽的中心交汇位置,为小齿轮的移动销轴提供竖向支撑,宽底座的平面度控制在0.1mm以内,保证放置时不会出现倾斜晃动,整套结构没有多余的冗余部件,所有轮廓都服务于传动轨迹的实现。外形尺寸与安装边界方面,环形盘的外径控制在常规桌面展品的适配尺寸区间,厚度根据齿牙强度需求设置,保证齿根有足够的抗弯强度,不会在小齿轮啮合传动时出现齿形变形;C形导向槽的宽度与小齿轮的齿顶圆直径匹配,

  槽深略大于小齿轮的齿宽,避免小齿轮移动时从槽内脱出;下方支架的底座长度大于环形盘的半径,支撑臂的高度刚好让小齿轮的中心轴线与环形盘的盘面保持平行,安装时仅需要将底座通过螺栓或粘接方式固定在安装平面上,不需要额外调整其他部件的同轴度,因为支架与环形盘的定位止口在设计时已经做了一体化的公差匹配,装配后即可保证啮合精度。实际做结构验证时要注意,芒齿的齿形修缘需要做圆滑过渡,避免小齿轮在C形槽的转弯位置出现啮合冲击,导向槽的侧壁粗糙度要控制在Ra1.6以下,减少小齿轮销轴移动时的摩擦阻力,支撑臂与环形盘的连接位置要做加强筋处理,避免长期运行后支撑臂出现形变导致小齿轮啮合错位。这套机构没有复杂的电控部件,纯机械结构即可实现连续的循环运动,

  不管是作为教学用具拆解展示齿轮啮合的特殊形式,还是作为创意装置的核心传动单元,都能稳定实现预设的运动效果,建模时所有齿形参数都按照啮合原理做了参数化匹配,修改齿距、槽形曲率时可以直接调整参数生成对应结构,不需要重新绘制整个齿形轮廓,能大幅缩短同类特殊传动机构的开发周期。
