带花键轴段螺旋锥齿轮传动结构

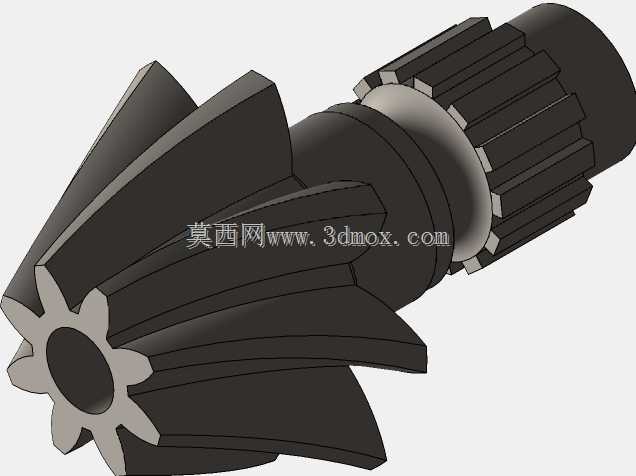

　　在差速传动、重载转向传动以及高转速动力换向的机械结构中，螺旋锥齿轮始终是核心的动力传递部件，这类零件的设计精度直接决定整套传动系统的运行平稳性、负载能力与使用寿命。本次呈现的螺旋锥齿轮结构，集成了传动齿段与安装花键轴段，是典型的一体式传动齿轮轴结构，常见于中小型减速器、机床主轴进给箱、工程机械行走驱动端以及农用机械的转向传动单元中。

　　从实际应用场景来看，这类带集成花键轴的螺旋锥齿轮，多用于两相交轴之间的动力传递，轴交角常规为90度，能够在紧凑的安装空间内实现动力的直角换向输出，相比直齿锥齿轮，螺旋齿的啮合过程是渐进式的，轮齿从齿端开始逐步进入啮合再逐步退出，啮合重合度更高，传动过程中的冲击、振动与噪音都明显更低，适合中高转速、中等冲击负载的工况。花键轴段的设计，是为了实现齿轮与后续传动部件的同轴连接，相比普通平键连接，花键的多齿均匀承载特性能够传递更大的扭矩，同时对中性更好，能保证齿轮运转时的同轴度，减少偏载带来的齿面磨损。

　　在设计思路上，这类齿轮首先需要确定的是基本传动参数：根据传动比要求匹配对应的齿数，齿部的螺旋角需要结合安装空间与轴向受力平衡来选定，过大的螺旋角会带来过大的轴向推力，对支撑轴承的轴向承载能力提出更高要求，过小的螺旋角则无法体现螺旋锥齿轮平稳传动的优势。齿宽的设计需要兼顾轮齿的弯曲强度与装配时的调整余量，过窄的齿宽会降低轮齿的接触强度，容易出现齿面点蚀，过宽的齿宽则会导致装配时接触区调整难度提升，容易出现齿端接触的偏载问题。集成的花键轴段，通常采用渐开线花键设计，齿形定心精度高，配合对应的花键套能够实现无间隙的扭矩传递，轴段的长度需要匹配安装腔内轴承、隔套、锁紧件的轴向尺寸，预留足够的安装定位空间，轴端通常会设计螺纹段或者卡簧槽，用于实现轴承与齿轮的轴向锁紧，避免运转过程中出现轴向窜动。

　　从安装边界来看，这类齿轮的安装需要配合一对圆锥滚子轴承来承受径向与轴向的复合载荷，轴承的安装跨距需要根据齿轮的受力点位置来确定，保证支撑刚度足够，避免运转时出现轴段挠曲变形导致的齿面接触不良。齿轮的背锥面需要与安装腔的定位端面保留合理的间隙，避免热胀冷缩出现端面摩擦，齿部的啮合接触区需要调整到齿面中部偏小端的位置，保证满负载运转时接触区不会偏移到齿端造成边缘磨损。齿部的加工通常采用铣齿后进行渗碳淬火处理，齿面硬度达到HRC58-62，保证齿面的接触疲劳强度，花键轴段的硬度可以适当降低，避免装配时花键齿出现崩裂，轴颈与轴承配合的位置需要保证圆柱度与表面粗糙度，满足轴承的安装精度要求。

　　在实际选型应用中，这类齿轮需要配对使用，配对齿轮的螺旋角大小相等、方向相反，安装时需要严格控制两齿轮的安装距，保证齿侧间隙在合理范围内，间隙过小容易出现运转卡滞、齿面胶合，间隙过大则会导致换向冲击、传动精度下降。对于频繁正反转的工况，还需要对齿根的弯曲强度进行校核，避免频繁的冲击载荷导致齿根断裂，花键配合的位置需要涂抹润滑脂，减少花键齿的微动磨损，整个齿轮副的润滑通常采用齿轮油飞溅润滑，保证啮合齿面能够形成稳定的油膜，降低齿面磨损与运转温升。
