多接口弯通管路连接法兰组件

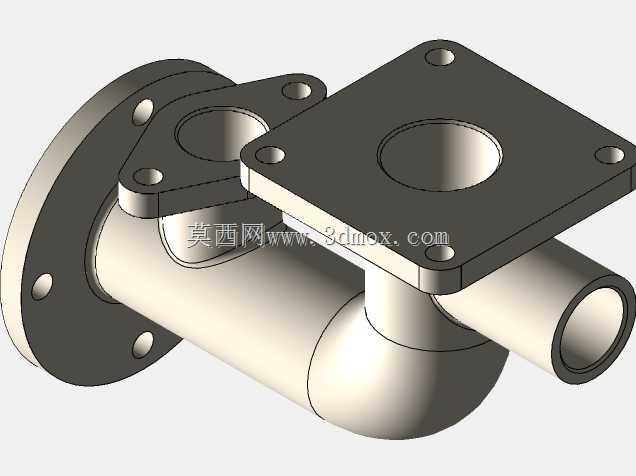

　　该多接口弯通管路连接组件，主要应用在工业流体输送系统的管路分支转向场景，常见于小型液压站油路排布、化工实验装置气路转接、中小型设备冷却循环水路的节点位置，用来实现单路输入后分向两个不同方位的流体导通，同时通过法兰结构保证连接位置的密封可靠性与装拆便捷性。从结构设计逻辑来看，主体采用90度弯通的流道基底，避免直角流道带来的流体阻力陡增问题，弯管段做了平滑圆弧过渡，内壁流道无突变台阶，能减少流体输送过程中的压损，同时降低介质内杂质在转角位置的淤积概率。三个连接端分别适配不同的安装需求：其中一端为圆形法兰盘，盘面上均匀分布四个螺栓过孔，适配同规格圆形法兰的管路对接，安装时可通过调整螺栓锁紧力矩控制密封面的压紧程度，

　　适配橡胶垫片或者金属缠绕垫片的密封要求；另一端为方形法兰安装座，中心开设大直径通流孔，方形座四角预留螺栓沉孔，可直接固定在设备箱体壁面或者阀组安装板上，沉孔设计能保证螺栓锁紧后头部不突出安装面，避免和周边其他零部件产生干涉；第三个接口为直插式光面管段，可适配软管套接或者快插接头安装，针对低压流体输送场景可直接通过卡箍锁紧软管，装拆效率更高。设计过程中对各接口的安装边界做了充分校核：圆形法兰端的安装预留空间需满足法兰盘外径加上螺栓扳手操作的最小空间，避免安装时扳手无法回转；方形法兰座的安装平面平面度要求控制在0.1mm以内，保证和对接面贴合后无局部间隙，防止密封失效；直插管段的外圆尺寸做了公差控制，和标准软管内径的配合间隙在合理范围，

　　既保证套接时的顺畅度，又能避免间隙过大导致的介质渗漏。各法兰连接位置的凸台做了加厚处理，在螺栓锁紧时能分散压紧应力，避免法兰面出现翘曲变形；弯管主体和各连接端的交接位置做了圆角过渡，减少应力集中，在承受管路内压或者外部轻微振动时，不会在交接位置产生开裂问题。实际选型使用时，可根据输送介质的特性选择对应材质的加工件，输送常规水介质可采用普通碳钢做表面防锈处理，输送腐蚀性介质可采用304不锈钢材质，油路系统可采用铝合金材质降低整体重量。安装时需注意各接口的朝向，提前排布好周边管路的走向，避免安装后和其他管线产生位置冲突，法兰对接面的密封垫片需居中放置，螺栓锁紧时采用对角分次锁紧的方式，保证密封面受力均匀。

　　该组件的结构设计兼顾了不同连接方式的适配性，在有限的安装空间内实现了三路管路的转向连通，相比采用多个标准弯头、法兰拼接的方案，整体集成度更高，减少了连接密封点数量，降低了管路系统的泄漏风险，同时也减少了整体占用的安装空间，适合在设备内部管路排布紧凑的场景下使用。
