NEMA23规格步进电机三维结构设计

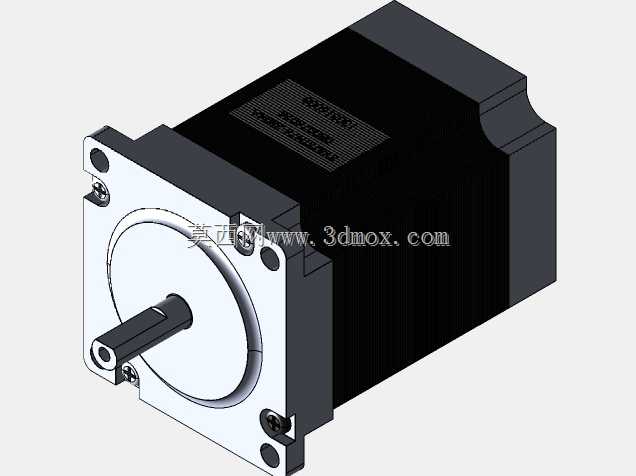

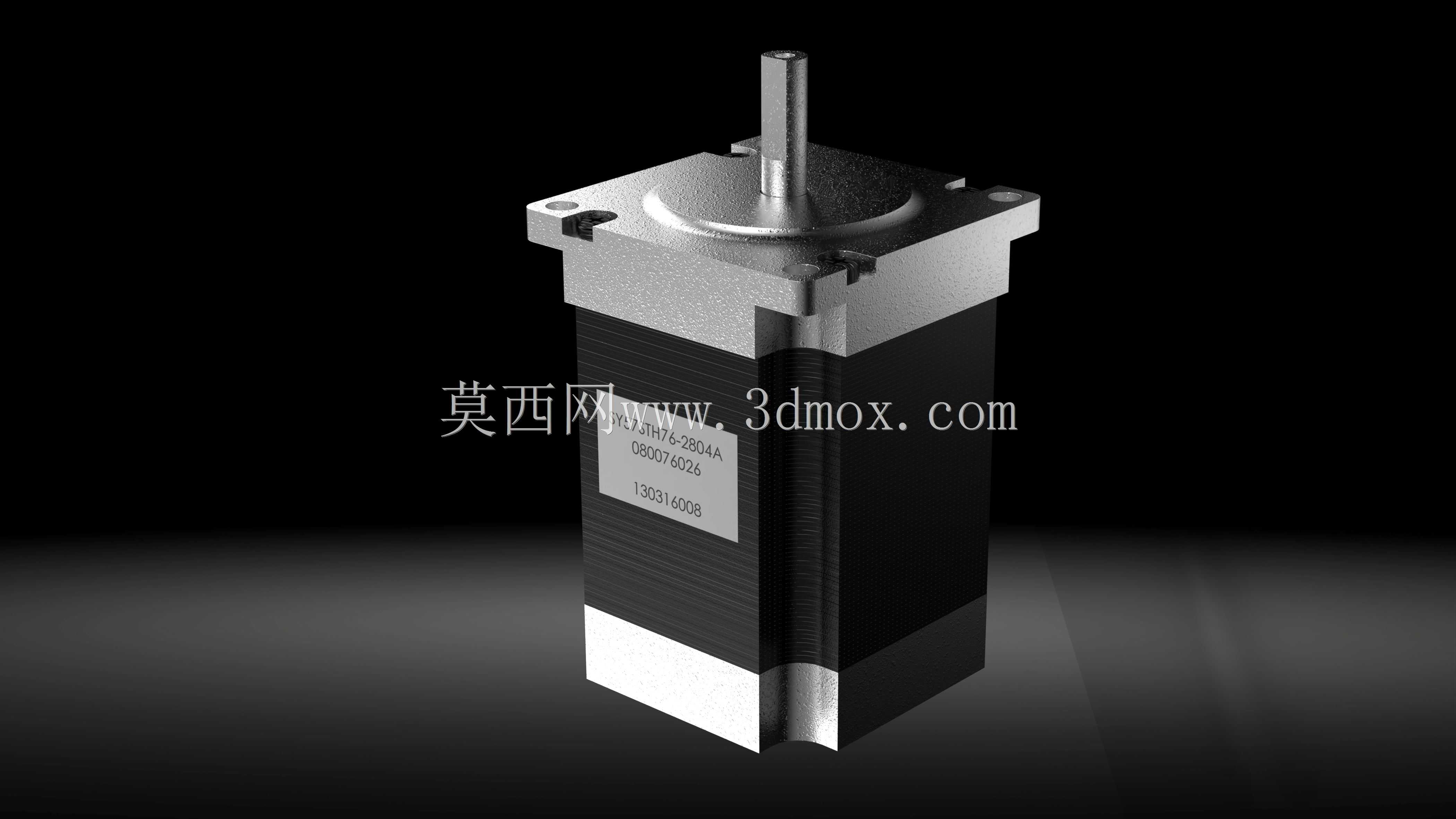

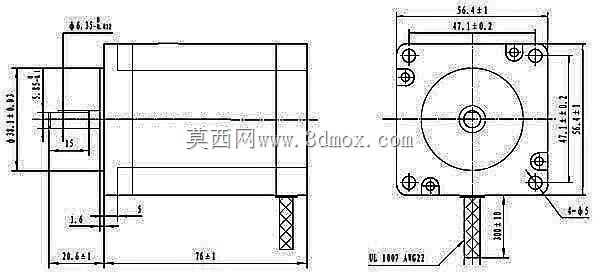

　　在自动化产线的工位进给、小型数控设备的轴系驱动、3D打印设备的运动模组、桌面级机械臂的关节动力输出场景里，NEMA23规格的步进电机一直是应用占比极高的动力元件，这类电机凭借适中的扭矩输出、标准化的安装尺寸，覆盖了从轻工装配到小型加工设备的大量动力需求。做这款电机的三维结构设计时，首先要锚定的就是安装边界的合规性，NEMA23对应的安装法兰边长为57mm，安装孔的中心距严格遵循47.1mm的行业通用标准，输出轴的直径采用6.35mm的常规规格，轴伸长度控制在21mm，这些尺寸是设备选型时的核心匹配依据，一旦出现偏差，就会导致电机无法和现有设备的安装座、联轴器、同步轮等配件适配，直接造成选型失误。从结构设计的逻辑来看，

　　电机的本体采用方形叠片定子结构，外壳做了发黑氧化的表面处理，既可以提升叠片结构的防锈能力，也能在电机运行时辅助散热，定子绕组的排布按照两相混合式步进电机的常规极对数设计，能够保证在整步、细分驱动模式下都有稳定的扭矩输出，不会出现低速段的明显共振问题。转子部分采用永磁体加铁芯的组合结构，和输出轴之间通过过盈配合加定位销的方式固定，避免高速启停时出现轴和转子的相对滑动，输出轴的前端加装了含油轴承，后端搭配深沟球轴承做径向支撑，能够承受一定的径向负载，满足皮带传动、齿轮传动等不同连接方式的受力需求。电机的尾部预留了标准的编码器安装位，在需要闭环控制的场景下，可以直接加装增量式编码器，不用额外修改电机的本体结构，拓展性能够覆盖开环、

　　半闭环的不同使用需求。在实际的设备设计选型过程中，这类电机的机身长度和输出扭矩直接相关，本次设计的长机身版本，额定输出扭矩可以达到2.2N·m，足够驱动10kg以内的直线运动负载做0.2m/s以内的进给运动，适配的驱动器电压范围覆盖24V到48V，能够兼容市面上绝大多数的步进驱动板卡。建模过程中，对电机的出线口位置做了优化，将出线座设置在电机尾部的侧面，既不会占用电机轴向的安装空间，也能避免设备运动过程中线缆和周边结构发生剐蹭，接线端子采用标准的4Pin接插件定义，和行业通用的A+、A-、B+、B-线序完全匹配，现场接线时不需要额外核对定义就能直接插接。从安装适配的角度来说，电机的法兰端面做了0.2mm的凸台定位设计，和设备安装板上的定位孔配合时，可以自动保证输出轴和传动部件的同轴度，降低装配时的调校难度，安装孔采用通孔设计，可以从电机前端直接穿入螺丝固定在安装座上，也可以反向从安装座后侧穿入螺丝锁紧，适配不同的设备安装空间限制。在散热结构的处理上，电机外壳的叠片之间预留了细微的散热缝隙，没有做完全密封的处理，能够在电机持续运行时通过空气对流带走绕组产生的热量，避免长时间运行时出现扭矩衰减的问题，电机的前后端盖采用铝合金材质压铸成型，重量比铁质端盖降低40%左右，同时也能提升端部的散热效率。针对实际使用中容易出现的问题，建模时特意在输出轴的根部设计了密封圈安装槽，可以加装丁腈橡胶密封圈，阻挡加工场景下的切削液、粉尘进入电机内部，

　　提升电机在恶劣工况下的使用寿命，端盖和定子外壳的配合处做了止口定位，装配时可以保证前后轴承的同轴度，减少电机运行时的径向跳动，降低运行噪音。这类电机在实际应用中，经常搭配同步轮、丝杠螺母、行星减速机等部件使用，所以建模时对输出轴的键槽、扁位结构都做了精准还原，键槽宽度为2mm，深度1mm，扁位的铣削深度和长度都符合通用配件的适配要求，不需要二次加工就能直接安装标准的传动配件。从结构强度的角度来说，电机的输出轴采用40Cr材质调质处理，硬度达到HB220-250，能够承受额定扭矩1.5倍的瞬时过载，不会出现轴断裂、变形的问题，端盖的安装螺丝采用M3规格，锁紧扭矩控制在0.8N·m，既可以保证端盖和定子的紧密配合，也不会因为锁紧力过大造成端盖变形。在做三维装配验证的时候，要特别注意电机和周边结构的间隙预留，电机本体的径向尺寸要和安装腔内壁保留至少2mm的间隙，避免运行时的振动造成磕碰，尾部的出线位置要预留15mm以上的线缆弯曲半径，防止线缆长期弯折出现断线问题。
