NEMA17规格步进电机结构设计方案

项目分类:电动机 发布时间:2023-08-01 ID:703794
  • NEMA17规格步进电机结构设计方案
  • NEMA17规格步进电机结构设计方案
  • NEMA17规格步进电机结构设计方案

  做桌面级3D打印机、小型数控雕刻机、桌面自动化送料机构这类轻载精密传动设备的结构设计时,NEMA17规格步进电机几乎是绕不开的核心执行部件,这类安装法兰边长42mm的步进电机,刚好卡在小型精密设备动力输出的黄金参数区间,既不会像20、28系列步进电机那样扭矩不足带不动常规负载,也不会像NEMA23及以上规格电机那样体积过大、安装占用空间过多,适配绝大多数桌面级工业设备、教学实验装置的安装空间要求。

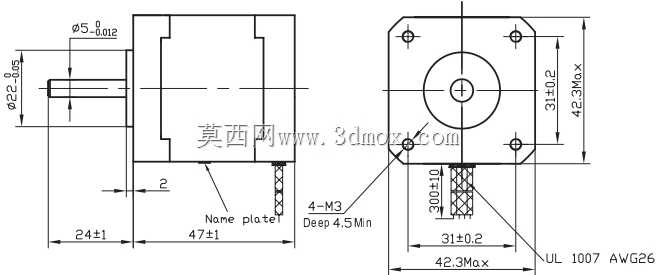

  从实际选型适配的角度看,这类步进电机的安装边界是结构设计阶段必须卡死的硬指标,法兰端的四个安装孔采用对称分布设计,孔位中心距严格遵循NEMA17标准的31mm间距,安装孔适配M3规格的内六角圆柱头螺钉,输出轴采用标准D型切边结构,直径5mm,切边平面到轴中心的距离为4.5mm,这个结构设计是为了避免传动轮、联轴器在正反转切换时出现打滑空转的问题,轴伸长度控制在22mm,刚好适配市面上绝大多数标准的同步轮、刚性联轴器、柔性联轴器的安装深度,不会出现轴伸过长导致传动件悬臂过长产生径向跳动,也不会因为轴伸过短导致锁紧螺钉无法完全固定传动件。

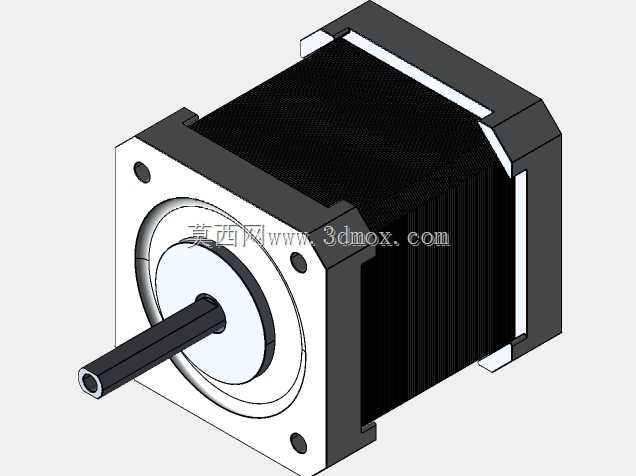

  设计这款电机的三维结构时,首先要考虑的是实际装配中的干涉问题,电机主体的方形外壳边长和法兰一致为42mm,机身长度根据扭矩等级不同有多个常规版本,这次的结构设计预留了足够的机身长度空间,可覆盖40mm到60mm机身长度的常规NEMA17电机的外形适配,外壳后端的出线位置做了下沉式的出线槽设计,避免电机安装在设备内壁时,电源线被挤压在电机端面和安装板之间造成绝缘层破损,同时出线口的位置做了圆角过渡,防止穿线时割伤导线外皮。

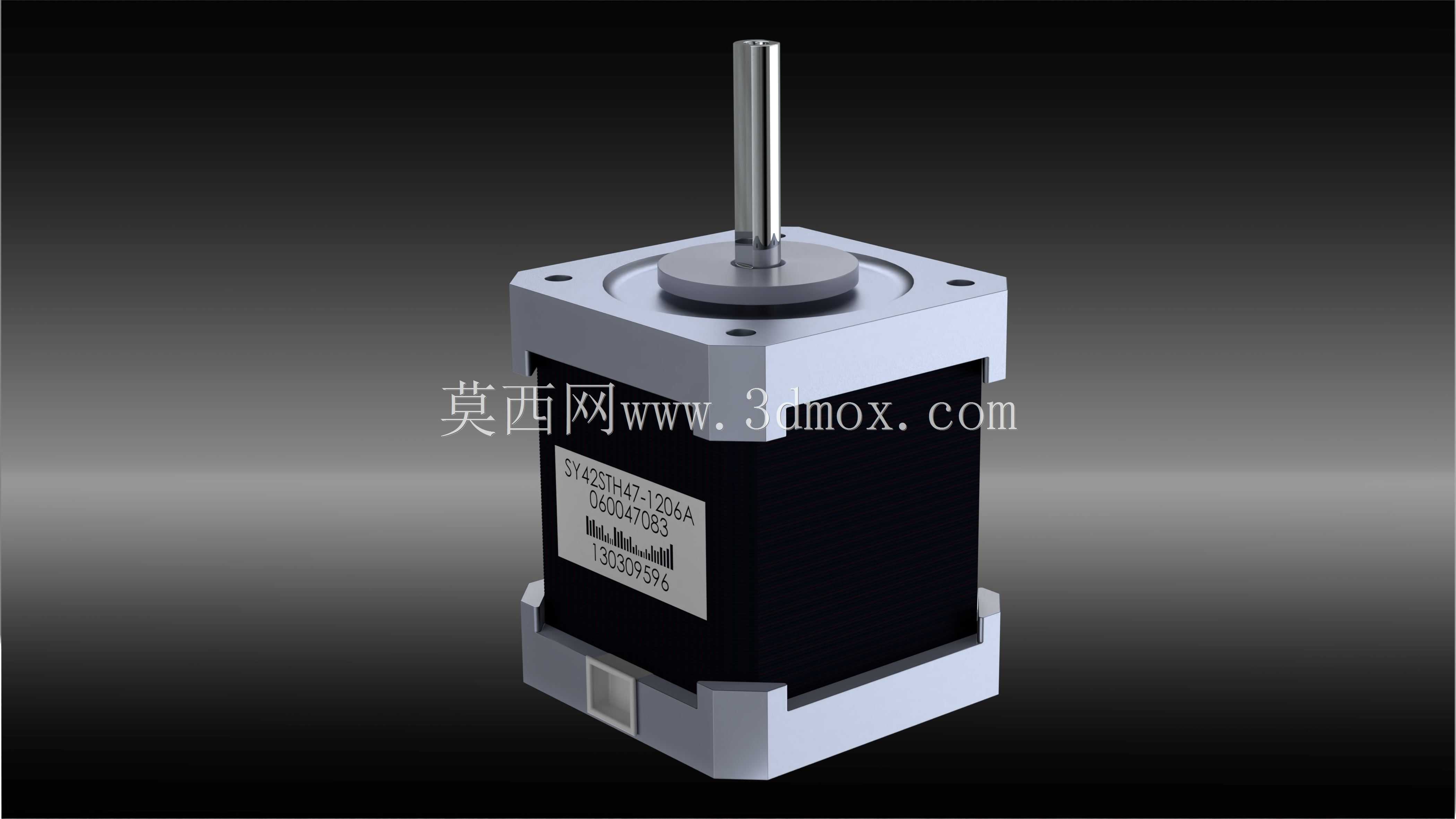

  从功能特性上看,这类步进电机采用两相四线的绕组设计,步距角为常规的1.8度,也就是整步状态下一圈200个脉冲,配合细分驱动器可以实现更高精度的转角控制,完全满足3D打印机挤出机构、XY轴传动,小型雕刻机主轴进给、自动化点胶机位移平台这类场景的精度要求,电机的前后端盖采用压铸铝合金材质,既保证了结构强度,又能通过端盖将绕组工作产生的热量传导到安装法兰上,借助设备的金属安装板辅助散热,避免长时间高负载运行时电机出现过热退磁的问题。

  在实际的设备结构设计中,这类电机的安装定位通常以法兰端面为基准面,安装板上需要加工对应的定位止口,止口直径设计为22mm,和电机法兰端的凸台尺寸过盈配合或者小间隙配合,保证电机输出轴和设备的传动机构同轴度控制在0.1mm以内,避免因为同轴度误差导致联轴器磨损加快、传动噪音增大、输出扭矩损耗过大的问题。设计过程中还需要考虑电机尾部编码器或者阻尼器的加装空间,这次的三维结构在电机后端预留了10mm的轴向空间,可适配加装增量式编码器、减速箱或者电磁刹车组件,不用重新修改安装板的结构,提升了结构的通用性。

  很多刚接触小型设备设计的工程师容易忽略电机的线缆弯曲半径问题,这次的结构设计中,出线方向默认朝向机身侧面,同时预留了轴向出线的改型空间,线缆的最小弯曲半径按照常规电机引线的要求设置为5倍线径,避免设备走线时线缆过度弯折导致内部铜线断裂。另外电机底部的端盖做了和前端法兰一致的平面度要求,当采用尾部固定的安装方式时,也能保证安装基准的精度,不会出现电机轴倾斜的问题。

  从应用场景的适配性来说,这款电机的结构尺寸不仅适配3D打印机行业,在小型传送带的驱动模块、智能门禁的开关机构、医疗检测设备的样本传送机构、桌面型机械臂的关节驱动上都能通用,设计时特意没有加入特定行业的专属结构,保证模型可以作为通用动力部件直接调用到不同的设备装配体中,不需要反复修改外形尺寸来适配不同场景的安装要求。在做装配干涉检查时,要特别注意电机四个角的安装螺钉位置,螺钉的沉头孔深度要足够,保证M3×6的安装螺钉拧紧后,螺钉头部不会突出安装板表面,避免和运动部件产生刮擦,同时螺钉的锁紧扭矩控制在0.6N·m左右,避免扭矩过大导致电机的铝合金端盖螺纹滑牙。
