270度金属齿轮舵机结构设计方案

项目分类:通用机械零部件 发布时间:2023-08-01 ID:703797
  • 270度金属齿轮舵机结构设计方案
  • 270度金属齿轮舵机结构设计方案
  • 270度金属齿轮舵机结构设计方案

  这款270度金属齿轮舵机的结构设计,核心围绕小空间内的大角度扭矩输出需求展开,在做结构堆叠时首先要平衡的是输出轴的径向承载与整体安装位的兼容性。从实际应用场景来看,这类舵机覆盖的工况跨度不小,小到桌面级机械臂的关节转动、航模舵面的角度控制,大到小型自动化设备的工位切换、智能小车的转向执行,甚至是部分教学实验平台的角度调节机构,都能见到同规格舵机的应用,这就要求设计阶段必须兼顾通用安装孔位的适配性,不能为了追求内部结构紧凑就随意改动安装耳的位置与孔径。

  从功能特性上看,270度的转动角度相比常规90度、180度舵机,能覆盖更大的执行行程,不需要额外增加连杆机构就能实现更广的动作范围,金属齿轮组的配置则是为了应对频繁正反转带来的齿面磨损,尤其是在带载启停的工况下,塑料齿轮很容易出现打齿、崩齿的问题,金属切削齿轮的齿面强度更高,能承受更大的瞬时冲击扭矩,输出端的铜套设计也能降低轴部转动时的摩擦阻力,减少长时间运行后的旷量。

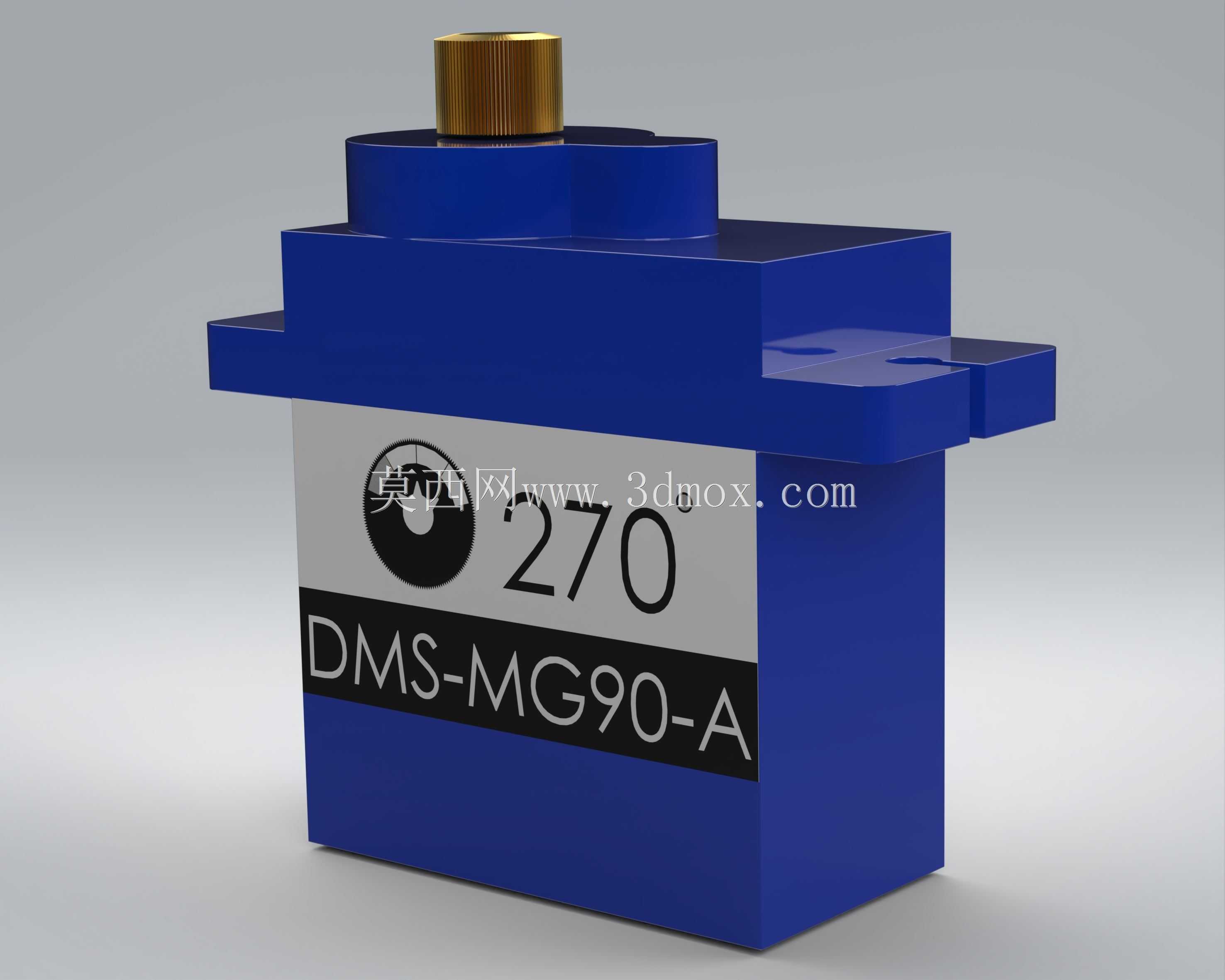

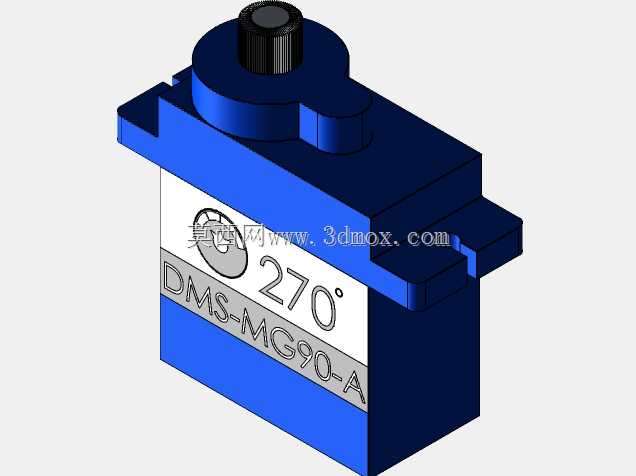

  设计思路上,外壳采用上下扣合加侧边安装耳的结构,上壳预留输出轴的穿出位,轴端做了滚花处理,方便安装舵盘时增加摩擦力,避免带载转动时舵盘与输出轴之间出现打滑。内部的齿轮组采用多级减速排布,从电机输出端的小模数齿轮逐级传递扭矩到最终输出轴,每一级齿轮的轴孔位置都做了同轴度公差约束,避免装配后出现齿轮卡滞、转动阻力过大的问题。外壳的安装耳上预留的两个固定孔,孔位间距遵循通用9g尺寸舵机的安装规范,能直接替换同安装规格的其他舵机,不需要重新设计设备上的安装支架,降低选型替换的适配成本。

  外形尺寸与安装边界方面,主体外壳为方正的块状结构,侧边突出的安装耳与主体外壳为一体化结构,安装时需要预留的空间除了主体的长宽高尺寸外,还要考虑输出轴上安装舵盘后的转动半径,避免舵机转动时与周边结构件发生干涉。输出轴的中心高度相对于安装底面的尺寸是选型时的关键参数,这个尺寸直接决定了舵盘与连杆机构的连接高度,设计时严格遵循通用舵机的中心高规范,保证配套的标准舵盘、摇臂都能直接安装使用。侧边的出线位做了圆角过渡处理,避免走线时线材被外壳棱角割破绝缘层,外壳的合模缝位置做了错位止口设计,装配后上下壳之间不会出现明显的错位缝隙,既能提升整体结构的刚性,也能阻挡部分灰尘进入齿轮舱内部。

  在实际结构验证阶段,需要重点关注输出轴的轴向窜动量,窜动量过大会导致角度控制精度下降,尤其是在做位置闭环控制时,轴系的间隙会直接影响定位的重复精度,因此设计时在输出轴的尾部预留了止推垫片的安装位,用来调整轴向间隙,将窜动量控制在合理范围内。齿轮组的润滑脂填充空间也做了预留,避免装配后润滑脂被挤压溢出到外壳外部,同时保证齿轮啮合面有足够的润滑,降低运行噪音与磨损速度。安装耳的厚度做了加强处理,因为在舵机堵转或者受到侧向冲击力时,安装耳是最容易出现断裂的部位,适当增加安装耳的厚度并在根部做圆角过渡,能大幅提升安装位的结构强度,避免固定螺丝锁紧时出现安装耳开裂的问题。
