这款舵机的结构设计围绕大扭矩输出与高安装适配性展开,在航模、小型机器人、自动化执行机构等场景中,这类舵机承担着角度精准控制、扭矩输出执行的核心作用,是小型运动控制场景里应用极广的执行部件。从实际选型使用的角度看,这类舵机常被用于固定翼航模的舵面控制、多足机器人的关节摆动、小型自动化设备的工位切换执行、智能小车的转向控制,甚至部分小型云台的俯仰角度调节场景,不同场景对舵机的输出扭矩、响应速度、安装固定方式都有明确的要求,设计过程中需要兼顾这些通用场景的适配性。

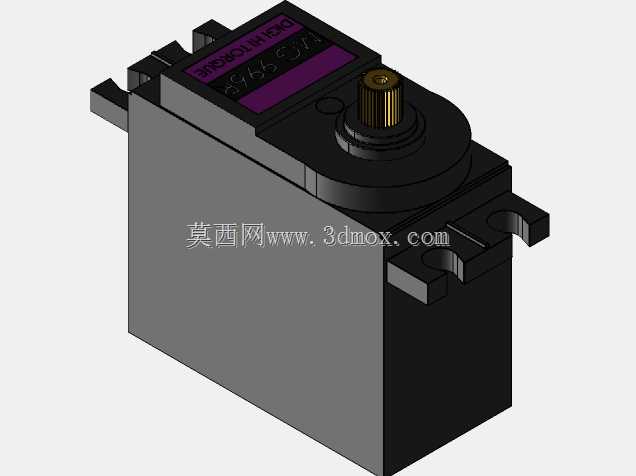

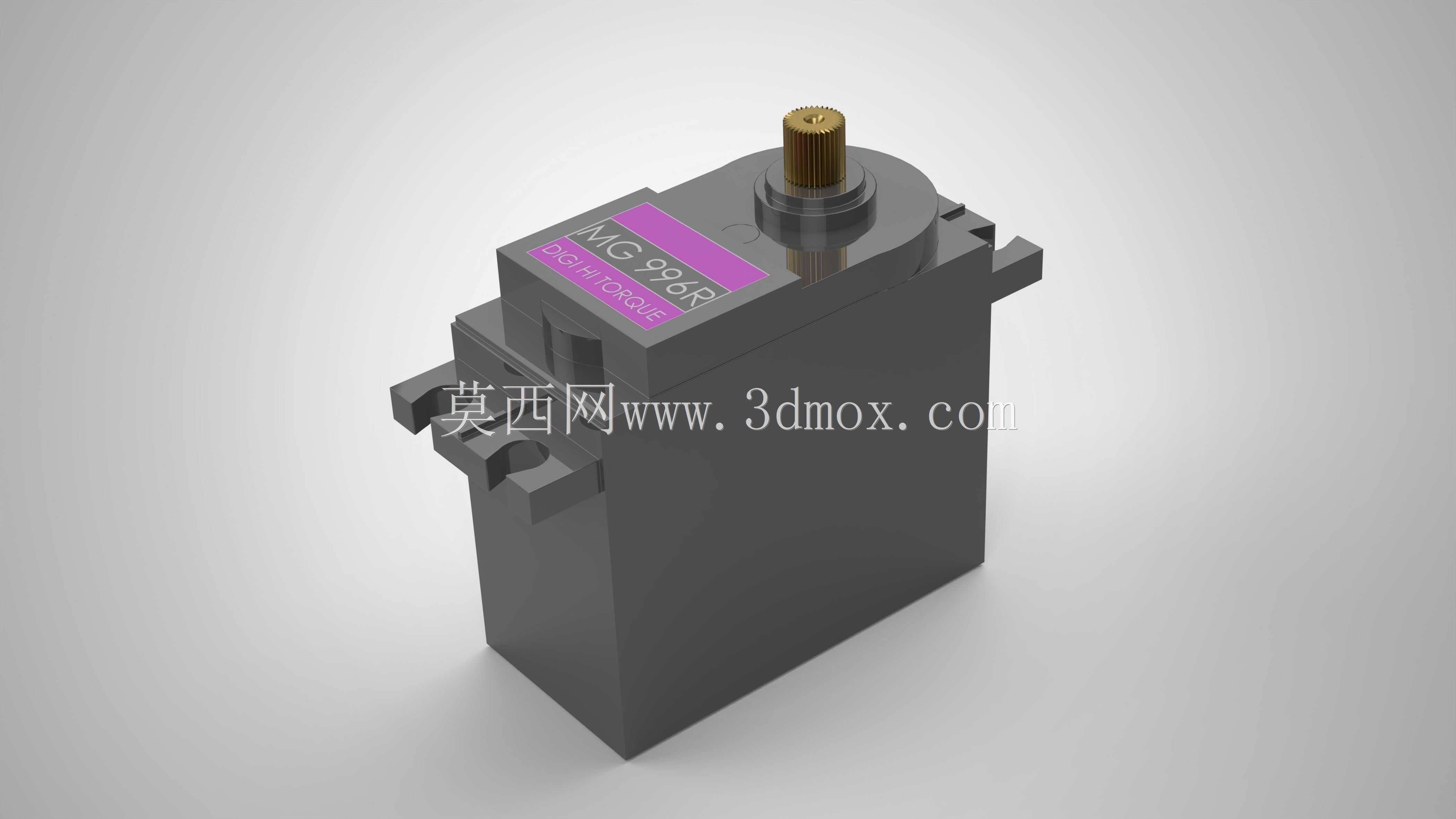

从结构设计思路来看,这款舵机采用了方形一体化壳体设计,壳体上预留的安装凸耳带有标准安装孔位,能够适配市面上绝大多数通用舵机的安装支架,不需要额外定制转接件就能完成装配。顶部的输出轴采用金属齿结构,相比塑料齿轮舵机,金属齿轮组能够承受更大的负载扭矩,在堵转或者瞬时冲击负载下不容易出现扫齿故障,这也是大扭矩舵机普遍采用金属传动齿的核心原因。输出轴的齿形采用标准舵机花键规格,能够兼容市面上常见的舵机摇臂、舵盘配件,用户更换配件时不需要额外做适配加工,降低了使用门槛。

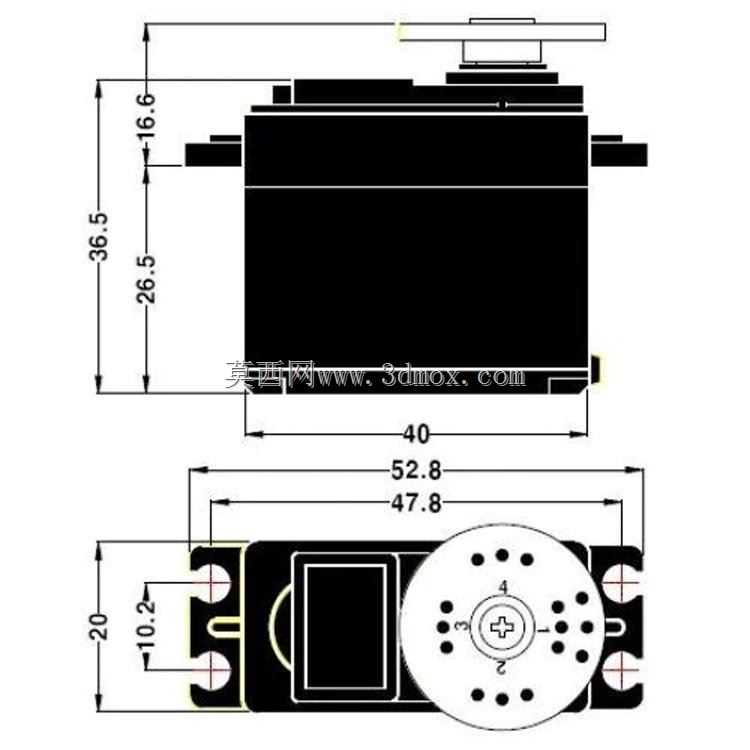

在安装边界的设计上,壳体的长宽高尺寸遵循通用大扭矩舵机的常规尺寸规范,主体壳体为规整的长方体结构,两侧的安装凸耳向外延伸,凸耳上的安装孔中心距符合行业通用标准,安装时只需要在固定支架上加工对应孔位,就能完成快速装配。输出轴的伸出高度经过优化,既保证了摇臂安装后有足够的活动空间,不会和壳体顶面发生运动干涉,也不会因为轴伸过长导致整体安装高度超标,适配大部分对安装空间有紧凑要求的场景。壳体侧面的出线位置做了圆角过渡处理,避免线材在装配或者长期摆动过程中被壳体锐边割破绝缘层,提升长期使用的可靠性。
从功能特性来看,这款舵机的内部传动结构采用多级齿轮减速设计,将直流电机的高转速低扭矩输出,通过齿轮组减速转化为低转速大扭矩的输出特性,能够满足需要较大推力或者拉力的执行场景。壳体的密封结构做了基础的防尘设计,能够阻挡日常使用环境中的灰尘进入齿轮组内部,减少齿轮磨损,延长使用寿命。顶部的标签区域预留了型号标识位置,方便生产过程中的型号区分,也便于用户在多舵机集成的设备中快速识别对应舵机的型号参数。
在实际结构建模过程中,需要重点关注齿轮组的啮合间隙控制,间隙过大会导致舵机的控制回差变大,角度控制精度下降,间隙过小则会增大传动阻力,导致舵机空载电流变大,发热严重,甚至出现卡滞故障。壳体的内部筋位设计既要保证壳体的结构强度,在安装螺丝锁紧时不会出现壳体开裂的问题,也要控制壳体的整体壁厚,避免不必要的重量增加,这对于航模这类对重量敏感的应用场景尤为重要。输出轴的轴承安装位需要保证同轴度,否则会导致输出轴转动卡顿,增大传动损耗,同时也会加剧齿轮的偏磨,缩短舵机的使用寿命。
不同应用场景下对舵机的安装方向有不同的要求,这款舵机的对称式壳体设计支持正装、侧装等多种安装方式,四个安装凸耳的位置对称,不管是从哪个方向固定,都能保证输出轴的中心位置和设计位置一致,不需要在装配时额外调整位置补偿。输出轴的限位结构设计在壳体内部,能够限制舵机的最大转动角度,避免舵机在超出控制行程时出现内部结构损坏,同时也能在程序失控时提供机械层面的硬限位保护,保护被驱动的机构不会因为过转出现损坏。
从结构细节来看,壳体的合模面做了错位止口设计,装配时上下壳体能够精准定位,不会出现错位偏移,保证内部齿轮腔的尺寸精度,同时也能提升壳体的整体刚性。电机安装位的定位筋能够将驱动电机牢牢固定在壳体内部,避免舵机在正反转切换、受到冲击时电机出现移位,导致齿轮啮合错位。电位器的安装位置和输出轴末端直接连接,能够实时反馈输出轴的转动角度,形成闭环控制,保证角度控制的精度,建模时需要保证电位器轴和输出轴的同轴度,避免角度反馈出现偏差,导致舵机控制精度下降。
