NEMA34规格步进电机结构设计方案

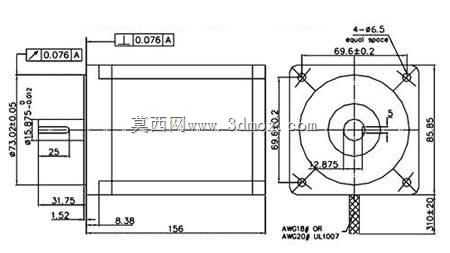

　　在自动化生产线的物料搬运工位、数控雕刻机的进给轴驱动单元、工业机器人关节的动力输出端，这类对低速扭矩输出有刚性要求的场景里，NEMA34规格的步进电机一直是选型清单里的高频选项。不同于小规格步进电机多用于轻载定位的场景，这个尺寸段的电机需要兼顾安装兼容性与扭矩输出冗余，设计阶段首先要匹配的是行业通用的安装法兰边界，法兰安装孔的孔位间距、止口直径、输出轴的轴径与键槽尺寸，都严格遵循NEMA标准的安装规范，确保用户在替换同规格旧电机、或者搭建新设备时，不需要额外加工转接板，直接就能适配市面上通用的电机安装座、同步轮、联轴器等传动配件。

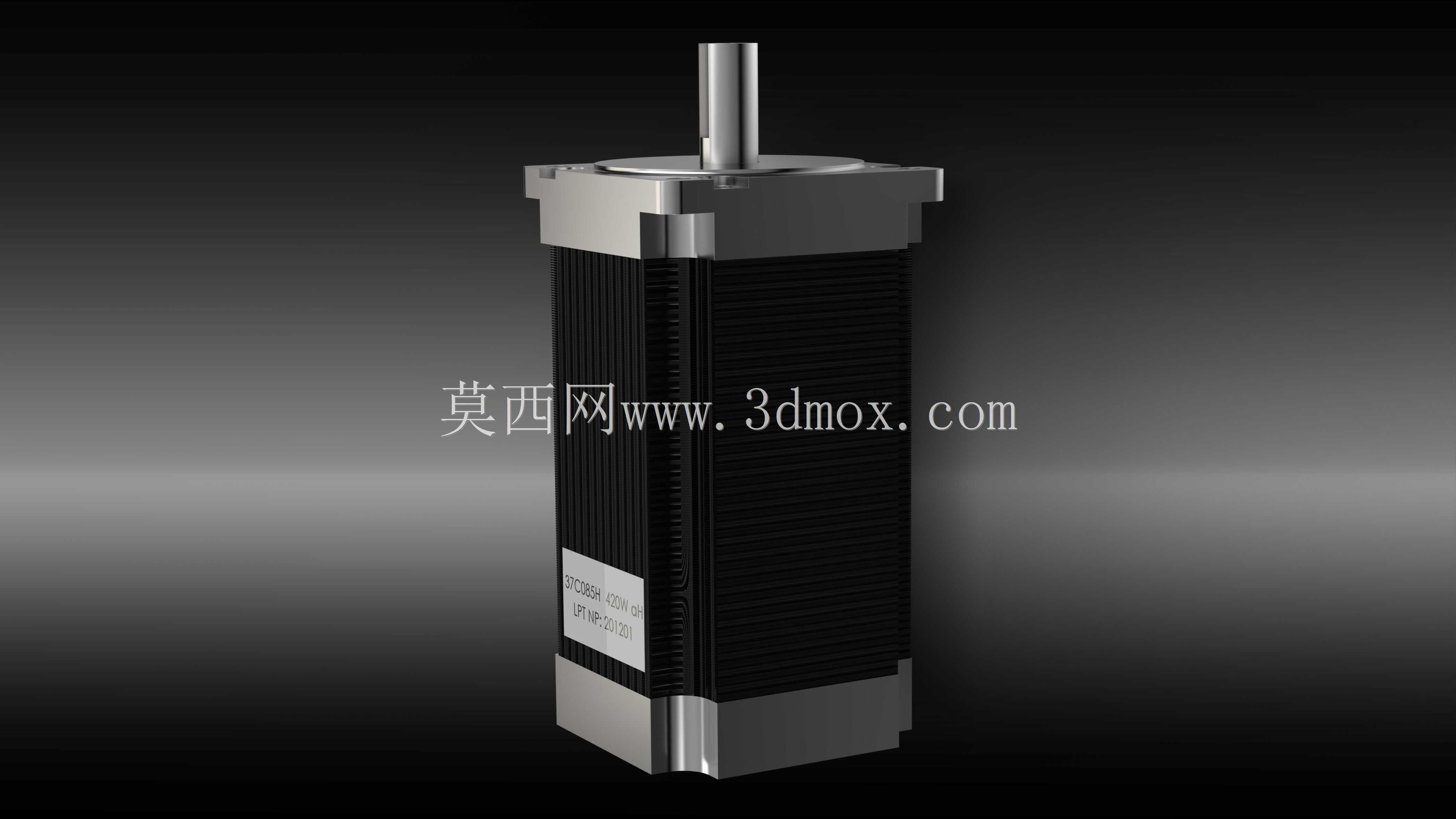

　　从结构设计的逻辑来看，电机的定子铁芯叠厚是决定输出扭矩的核心参数，设计时没有盲目追求叠厚最大化，而是在扭矩输出和机身长度之间做了平衡，既保证额定转速下的扭矩能覆盖大部分中载传动场景的需求，也避免机身过长导致设备安装时出现空间干涉。机身外壳的散热筋结构做了等间距排布，没有做多余的装饰性造型，每一条散热筋的凸起高度和间距都经过热传导仿真验证，电机长时间连续运行时，绕组产生的热量能通过外壳快速散出，避免温升高导致的扭矩衰减、绝缘层老化加速的问题。输出轴采用的是阶梯轴结构，轴伸端的公差配合按照传动件的安装要求做了严格控制，靠近前端盖的位置设计了油封安装位，能阻挡加工场景里的切削液、金属碎屑进入电机内部，后端盖的位置预留了编码器安装空间，后续如果需要做闭环控制升级，不需要改动电机主体结构就能直接加装反馈元件。

　　实际选型应用时，首先要确认的是安装面的平面度要求，安装面的平面度误差不能超过0.1mm，否则强行锁紧安装螺丝会导致电机端盖变形，进而影响轴承的同轴度，轻则运行时出现异响、轴承磨损加快，重则会出现定子转子扫膛的问题，直接导致电机报废。接线部分的设计采用了侧置出线的方式，出线口做了防水接头的安装位，相比后置出线的结构，侧置出线能减少电机轴向的安装空间占用，在一些安装空间紧凑的设备内部，不用预留多余的走线弯折空间。电机的前后轴承都选用了深沟球轴承，能同时承受径向负载和少量的轴向负载，适配同步带传动、齿轮传动、丝杠直连等多种常见的传动连接方式，不需要用户额外更换轴承类型。

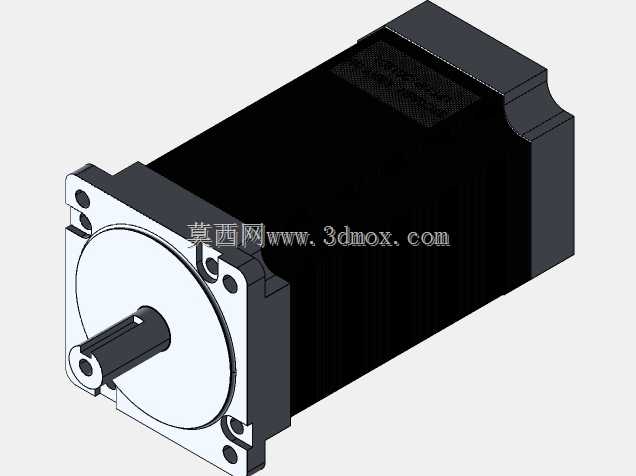

　　在做三维结构建模的时候，所有配合面的公差都按照实际加工的精度要求做了预留，法兰止口的配合公差选H7/js6的过渡配合，安装孔的位置度公差控制在0.05mm以内，输出轴的轴伸直径公差选k6，确保和联轴器、同步轮的配合不会出现松动或者装配困难的问题。机身的外观没有做多余的曲面造型，所有棱角都做了小尺寸的倒角处理，既避免加工时出现锐边割手的问题，也不会因为倒角过大影响安装面的有效接触面积。电机尾部的端盖设计了均匀分布的紧固螺丝位，拆装维护时不需要借助特殊工具，用常规内六角扳手就能完成端盖拆卸，方便后期清理内部积尘、检查轴承磨损情况。

　　从实际应用的反馈来看，这类规格的步进电机在3D打印机的Z轴驱动、包装机械的送膜机构、纺织机械的纱线牵引单元里都有大量应用，设计时充分考虑了不同场景的通用需求，没有针对某一个特定行业做特殊结构修改，保证了配件的通用性，用户后期维护时可以很方便地采购到替换的轴承、油封、接线端子等易损件。建模过程中对所有的标准件都做了简化处理，没有保留不必要的细节特征，整个模型的文件体量控制在合理范围，导入装配体时不会出现卡顿，也能直接导出用于装配干涉检查、安装空间校核的工程参考，结构设计师在做整体设备布局时，可以直接调用这个模型做空间排布，不需要自己重新绘制电机的外形轮廓，能减少大量重复建模的工作量。
