带式输送机配套张紧调节辊组机架结构

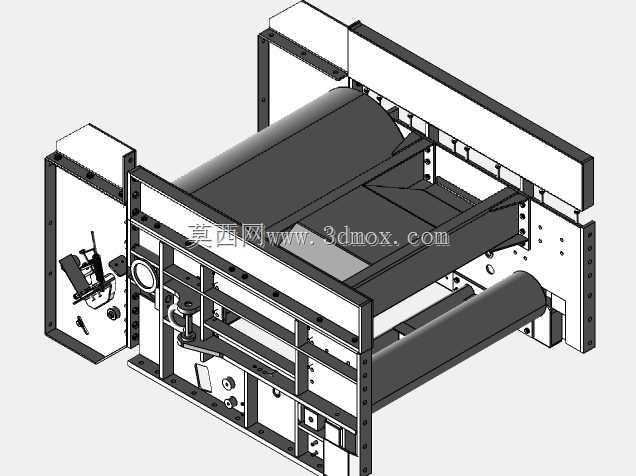

　　这套结构是带式输送系统里专门配套的张紧调节辊组安装机架，主要用在矿山、建材、粮食加工这类长距离散料输送的场景里，解决输送皮带长期运行后松弛跑偏的问题，安装位置一般在输送线的尾部改向段，或者长距离输送段中间的张紧工位，不需要额外做大型混凝土基础，直接通过机架侧边的安装孔和输送线的主纵梁栓接固定，适配槽型托辊组、平行托辊组两种主流的皮带承托形式。从结构设计来看，整个机架采用型钢焊接拼合的框架形式，两侧的立板做了加厚处理，上面加工了长条形的调节滑槽，用来安装改向辊筒的轴承座，滑槽的长度预留了足够的张紧行程，能覆盖皮带运行初期的蠕变伸长量，还有长期磨损后的张紧调整余量，不需要截断皮带或者额外拼接皮带就能完成张紧作业。

　　机架内部设置了多道横向的加强筋板，筋板的位置避开了辊筒的旋转空间，同时在张紧调节机构的安装位置做了局部加厚，避免调节螺栓受力后出现机架变形的问题。机架侧边集成了丝杠式张紧调节机构，调节端的操作位设置在机架外侧，操作人员站在输送线侧边就能用扳手转动调节丝杠，带动轴承座沿滑槽移动，不需要钻进输送线底部作业，日常巡检调整的操作空间足够，调节丝杠的位置做了防尘挡边设计，能减少散料输送过程中洒落的物料、粉尘卡进丝杠螺纹的问题，降低日常维护的清理工作量。从安装边界来看，机架的整体宽度适配常用的B500、B650、B800三种带宽的输送皮带，两侧安装孔的孔距和通用带式输送机的主纵梁安装尺寸完全匹配，不需要对原有输送线的主梁做打孔、焊接改造，

　　直接替换原有老旧的张紧机架就能完成升级。机架的下部预留了清扫器的安装位，可以配套安装刮板清扫器或者滚刷清扫器，在改向辊筒的位置直接清理皮带工作面粘附的散料，避免物料夹在皮带和辊筒之间造成辊筒磨损、皮带跑偏的问题。机架两端的侧板上预留了防跑偏挡辊的安装孔位，用户可以根据实际输送物料的特性、现场安装的倾斜角度，选装立辊式防跑偏装置，不需要额外在机架上焊接支架。在设计细节上，辊筒安装位的滑槽做了铣削加工，表面粗糙度控制在合理范围，轴承座在滑槽内滑动的时候不会出现卡滞，调节过程中两侧的丝杠可以独立调整，也可以同步调整，既能完成整体张紧量的调节，也能通过两侧的张紧量差纠正皮带的轻微跑偏问题。机架的焊接位置都做了去应力处理，

　　避免长期受皮带拉力作用出现焊接变形，所有外露的边棱都做了倒角处理，安装和维护过程中不会划伤操作人员，也不会刮伤输送皮带的边缘。这套结构的受力传递路径设计得很清晰，皮带的张紧拉力通过辊筒轴承座传递到两侧立板，再通过立板和横向筋板传递到和主纵梁连接的安装法兰上，不会出现局部应力集中的问题，长期在重载、连续运行的输送工况下也能保持结构稳定性。针对散料输送现场粉尘大、湿度高的工况，机架的所有加工面都做了防锈处理，调节丝杠配备了防尘护套，闲置的安装孔都配有塑料堵盖，避免粉尘和水汽进入孔内造成后续拆装困难。和传统的坠重式张紧结构相比，这套集成在机架上的丝杠张紧结构占用的垂直空间更小，适合安装在车间内部、输送线下方有其他设备或者通道的场景，不需要预留坠重块的上下活动空间，整体结构更紧凑，安装调试的周期更短，日常维护的工作量也更小。在实际选型配套的时候，只需要确认输送皮带的带宽、所需的张紧行程，还有原有输送线主纵梁的安装孔距，就能直接匹配安装，不需要做额外的定制化修改，适配绝大多数通用带式输送机的张紧段改造和新设备配套需求。
