800带宽带式输送机驱动及制动装置结构

　　在散料连续输送的作业场景中，带宽800mm的带式输送设备是矿山、冶金、建材、港口等领域散料转运的核心承载设备，其驱动与制动系统的匹配设计直接决定整条输送线的运行稳定性、负载能力与作业安全性，这套结构的三维建模完全围绕现场实际安装与运行需求展开，没有冗余的装饰性结构，每一处连接、每一个部件的选型都对应现场工况的硬性要求。

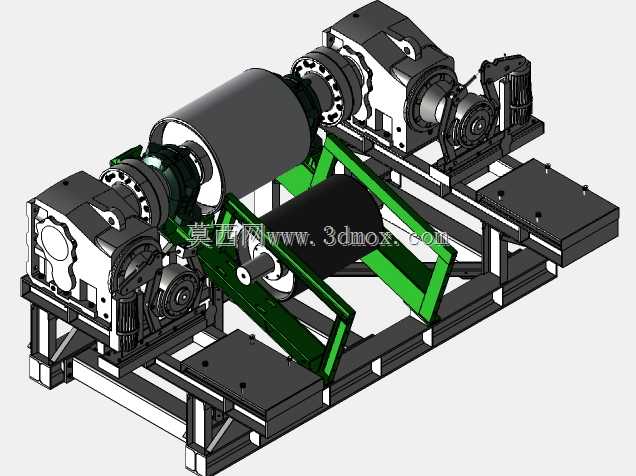

　　从实际用途来看，这套驱动制动集成结构承担着整条带式输送机的动力输出、转速匹配、运行制动、紧急止停的核心功能，区别于分散布置的驱动与制动单元，这套结构将驱动电机、减速传动单元、传动滚筒、盘式制动组件、机架支撑结构集成在同一安装底座上，大幅减少现场安装时的对位调整工作量，也能避免分散布置带来的同轴度误差、传动损耗偏大的问题。在散料输送现场，尤其是有上运倾角的输送工况下，可靠的制动系统是防止停机时输送带逆转、物料下滑堆积的核心保障，这套结构里的制动组件直接布置在传动滚筒的输入轴端，制动响应路径短，制动力传递损耗小，能够在设备断电、紧急停机的工况下快速锁止传动滚筒，避免溜料、飞车等安全事故。

　　从功能特性上看，这套结构的驱动单元采用电机直连减速机构的布置形式，减速机构的输出轴与传动滚筒采用胀套连接，相比传统的键连接，胀套连接对中性更好，能承受更大的冲击载荷，也方便后期维护时的拆装，不需要做大量的键槽对位工作。传动滚筒的表面采用菱形包胶结构设计，能够有效提升滚筒与输送带之间的摩擦系数，减少重载启动、潮湿工况下的输送带打滑问题，滚筒的轴端采用调心滚子轴承支撑，能够补偿安装过程中少量的同轴度误差，也能承受散料输送过程中物料偏载带来的径向冲击力。制动系统采用常闭式盘式制动结构，设备正常运行时制动闸片在液压或者弹簧预紧力？不对，常闭式制动是靠弹簧力抱闸，运行时靠液压力或者电磁力开闸，一旦系统失压或者断电，弹簧力会立刻推动闸片抱紧制动盘，实现可靠锁止，这种结构的制动力矩可以通过调整弹簧预紧力来匹配不同的输送负载、不同倾角工况的制动需求，适配性很强。

　　设计思路上，这套结构完全遵循现场安装的边界条件来搭建，整个集成单元的安装底座采用型钢焊接结构，底座上预留了与现场输送机中间架连接的螺栓孔位，孔位的间距完全匹配DTII型带式输送机的标准安装尺寸，不需要现场对中间架做额外的切割、焊接改造，能够直接替换同带宽规格输送机的老旧驱动制动单元，也能直接用于新建设备的装配。在部件布局的时候，特意将电机布置在机架的内侧位置，减少整个驱动单元的横向突出尺寸，避免现场狭窄通廊里设备突出部分影响巡检通道的通行，制动组件的检修侧预留了不小于600mm的操作空间，方便后期更换闸片、调整制动间隙的时候，检修人员能够顺利操作，不需要拆解周边的其他结构。传动滚筒的中心高严格匹配800带宽输送机的输送带面高度，保证输送带在滚筒处的变向角度符合设计要求，避免因为中心高偏差导致的输送带跑偏、托辊异常磨损问题。

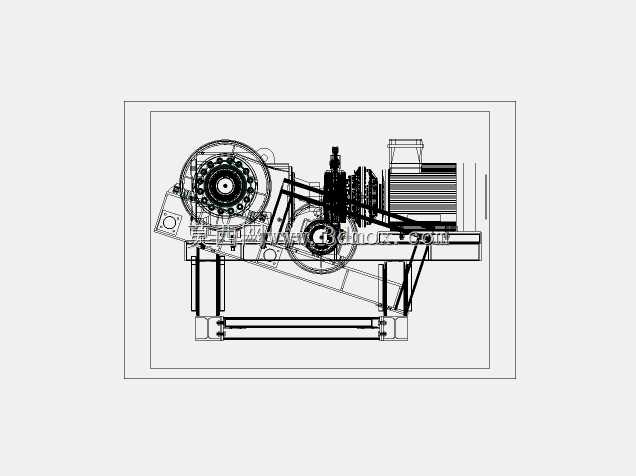

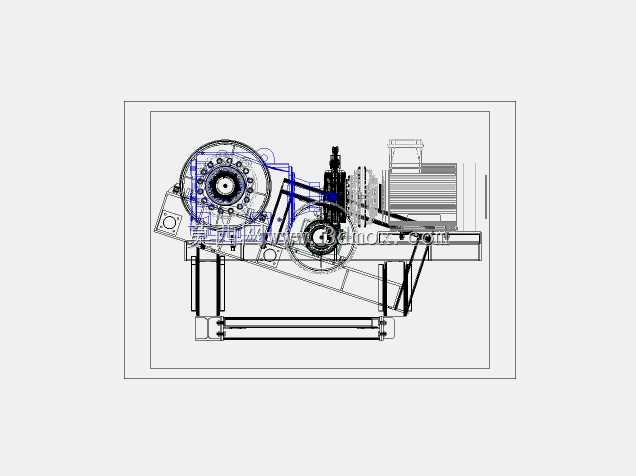

　　从外形尺寸与安装边界来看，整个驱动制动集成单元的横向总宽度控制在1450mm以内，纵向长度沿着输送带运行方向为1820mm，整体安装高度从底座底面到电机顶部的尺寸为1120mm，完全适配常规800带宽带式输送机的通廊安装空间要求。底座的安装螺栓采用M24规格的高强度螺栓，螺栓孔的位置度公差控制在±1mm以内，保证现场安装时能够顺利对位。传动滚筒的直径为630mm，匹配800带宽输送机的标准滚筒规格，输送带的围包角设计为210度，能够保证足够的摩擦力传递驱动力，即使在输送堆积密度1.6t/m³的矿石散料、输送长度120米、上运倾角18度的工况下，也不会出现打滑问题。制动盘的直径为400mm，单副闸片的制动力矩能够达到12000N·m，完全满足满载停机时的制动需求，不会出现制动距离过长、锁止不可靠的问题。

　　在结构细节的处理上，这套模型里的每一处连接都还原了实际设备的装配关系，比如减速机构与电机之间的联轴器采用弹性柱销联轴器，能够补偿电机与减速机构输入轴之间的少量径向、角向偏差，也能缓冲启动、制动过程中的冲击载荷，减少振动向电机端的传递。机架的焊接位置都做了相应的肋板加强，尤其是传动滚筒的轴承座安装位置，肋板的厚度达到16mm，能够承受重载运行时的交变载荷，避免长期运行后出现机架变形、轴承座移位的问题。所有的转动部件都预留了润滑脂加注的位置，加注口的位置都朝向巡检通道一侧，方便日常维护时的注油操作，不需要拆解护罩或者其他部件就能完成润滑保养。另外，整个驱动单元的外侧预留了护罩的安装孔位，后期可以加装安全护罩，覆盖传动的旋转部件，避免巡检过程中人员误触旋转部件带来的安全风险，护罩采用拆分式设计，检修的时候只需要拆开对应位置的护罩板块，不需要整体拆除，能减少检修的工作量。

　　针对现场可能出现的输送带跑偏问题，这套结构在传动滚筒的两侧预留了调整螺杆的安装位置，通过调整两侧螺杆的伸出长度，可以微调传动滚筒的轴线角度，纠正输送带的跑偏趋势，调整行程达到±50mm，足够应对现场安装、运行过程中出现的跑偏调整需求。制动系统的闸片间隙调整机构采用螺纹微调结构，调整精度可以达到0.1mm，能够保证两侧闸片与制动盘之间的间隙均匀，避免出现偏磨、制动拖滞的问题，延长闸片与制动盘的使用寿命。整个结构的重量分布经过优化，重心位置落在底座的中心区域，现场吊装的时候不需要额外做配重调整，直接用吊环起吊就能保证平稳，不会出现倾斜、部件磕碰的问题。
