带式输送机集料导料槽支撑结构

　　该结构为带式输送机运行段的集料导料支撑总成，主要应用于散料输送场景的受料点位置，解决皮带机受料时物料撒漏、跑偏冲击的实际工程问题，常见于矿山输送、粮食转运、建材加工、散货仓储等连续输送作业线的落料对接工位。从实际使用场景来看，当上游落料点的物料以一定初速度掉落到输送皮带表面时，无约束的物料会向皮带两侧飞溅，同时落料的侧向冲击力会导致皮带局部跑偏，该结构通过三面围合的导料挡板形成封闭的受料通道，将落料全程约束在皮带承载面的中心区域，避免物料撒落到回程段或机架周边，减少现场清理工作量的同时，也能降低散料对皮带边缘的剐蹭损伤，延长皮带的实际使用寿命。

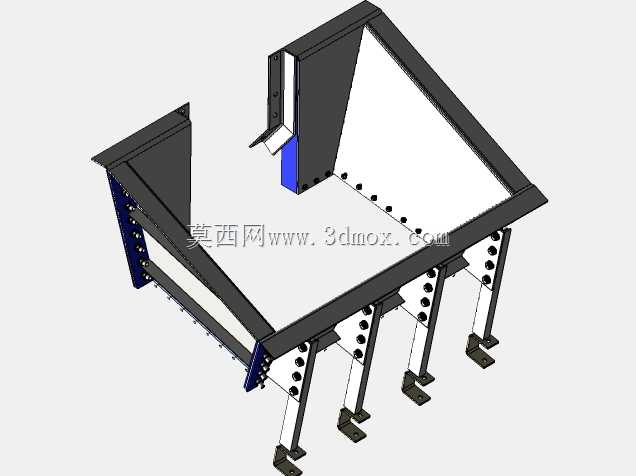

　　结构设计上，整体采用型钢焊接机架作为承载基础，底部的支腿通过地脚安装板与现场预埋基础或者输送机架的纵梁固定，支腿上排布的多组调节螺栓孔位，可根据现场皮带的实际安装高度、托辊组的排布间距调整导料槽的整体安装高度，适配不同带宽、不同槽角的槽型托辊皮带机，安装边界可覆盖带宽500mm到1200mm的常规轻型、中型带式输送机，导料槽的纵向长度可根据落料点的落料高度、物料冲击力度调整，常规配置下长度为1.2m到2m，可保证物料在导料槽内完成速度缓冲、对中后再进入正常输送段。两侧的导料挡板采用分段式安装结构，靠近落料中心的内侧挡板加装了可更换的耐磨衬板，衬板通过沉头螺栓与挡板主体固定，当衬板被物料长期冲刷磨损后，可直接在现场更换衬板，无需整体拆卸挡板结构，降低后期维护的成本与停机时间；挡板与皮带表面的接触位置预留了5mm到10mm的间隙，间隙处可加装橡胶密封裙边，既避免硬质挡板直接剐蹭皮带表面造成皮带损伤，也能阻挡粉状物料从间隙处溢出，适配粉状、颗粒状、小块状等多种散料的输送导料需求。

　　进料端的导流挡板采用倾斜式设计，可根据上游落料溜槽的出料方向调整倾斜角度，将下落的物料顺势导向皮带中心位置，抵消物料下落时的侧向冲击力，避免物料直接冲击挡板造成结构变形，同时也能减少物料下落产生的粉尘外溢。机架的横向支撑梁采用等间距排布，每道支撑梁对应下方的槽型托辊位置，保证导料槽的整体刚度，在承受大块物料冲击时不会出现结构变形、挡板移位的问题；支腿上的横向加强筋板采用三角焊接结构，可抵消落料时产生的纵向、侧向冲击力，避免长期受冲击后支腿出现开焊、倾斜的问题。

　　从建模细节来看，所有安装孔位均按照机械设计标准预留了足够的螺栓装配间隙，焊接位置均做了焊道简化处理，可直接导出工程图用于生产下料，也可导入仿真软件对结构的受冲击强度、模态特性进行验证，适配不同工况下的结构强度校核需求；结构整体采用模块化设计，各段挡板、支腿、支撑梁均可拆分运输，现场安装时仅需通过螺栓拼接即可完成组装，无需大型吊装设备配合，适合现场改造、老旧输送机升级的快速施工需求。在实际选型应用中，可根据输送物料的磨琢性、落料高度调整耐磨衬板的材质，输送磨琢性强的矿石、炉渣等物料时可选用高锰钢衬板，输送粮食、塑料颗粒等低磨琢性物料时可选用普通钢板或者高分子聚乙烯衬板，进一步控制制造成本；针对有防尘需求的作业场景，还可在导料槽顶部预留除尘口法兰，对接现场除尘系统，实现受料点的负压除尘，满足作业现场的环保要求。
