带螺旋挂钩的皮带输送安全制动构件

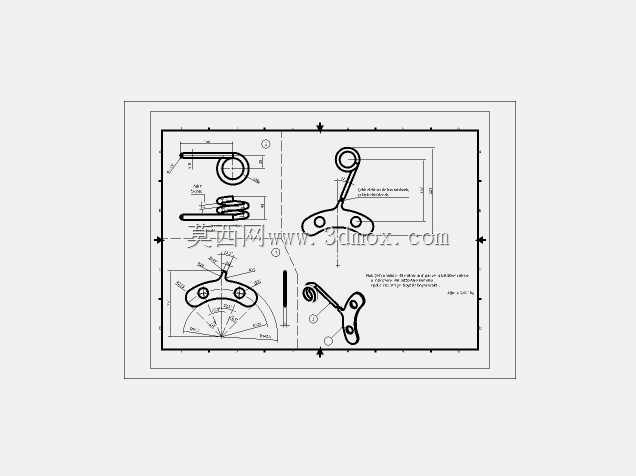

　　在散料输送、轻工生产线的皮带输送系统运维场景里，这类带螺旋挂钩的制动构件属于安全防护类的关键执行零件，主要作用是在皮带出现逆止失效、超速下滑的突发工况时，通过螺旋挂钩快速勾连皮带侧边的加强筋或者预设挂点，配合底座的铰接安装结构实现瞬时制动，避免皮带倒转引发物料倾泻、设备磕碰的生产事故。从结构设计逻辑来看，零件整体分为三个功能区段，底部的安装底座采用带两个同轴安装孔的片状结构，两个孔的中心距匹配输送机架侧边的标准安装螺柱间距，安装时可以通过铰接轴穿入孔位，让整个构件能够绕轴实现小角度摆动，底座的轮廓做了圆弧过渡处理，避免应力集中在摆动过程中出现根部断裂，底座厚度根据常规皮带输送线的制动载荷设定，

　　能够承受瞬时制动时的冲击拉力不会发生塑性变形。中间的连接杆段采用等直径圆杆结构，长度根据输送机架到皮带侧边的安全距离确定，既保证挂钩段能够顺利接触到皮带挂点，又不会因为杆段过长导致摆动时剐蹭皮带工作面或者托辊组件，杆段和底座、顶部挂钩的连接位置都做了圆角过渡，消除焊接或者一体成型时的应力集中点，提升零件的疲劳强度，适配长期反复启停、偶尔触发制动的使用工况。顶部的螺旋挂钩段采用双圈螺旋弯曲结构，这种设计相比单钩结构有两个核心优势，一是挂钩勾连时的接触面积更大，不会因为单点受力割伤皮带的橡胶层或者帆布层，二是双圈结构在勾连后能够形成自锁效应，制动时不会因为皮带的抖动出现脱钩情况，螺旋的弯曲半径匹配皮带侧边挂点的常用直径尺寸，

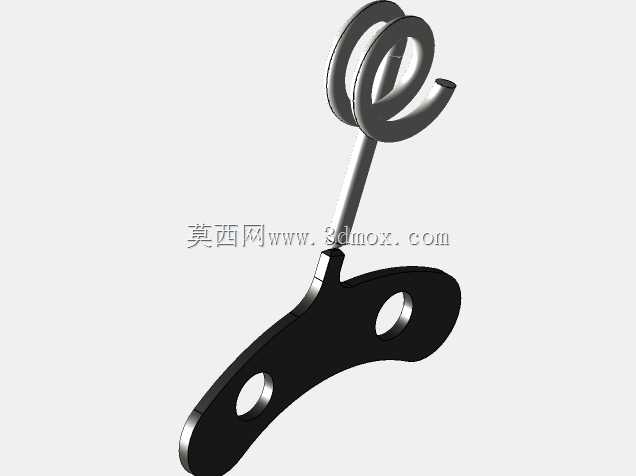

　　勾入和脱开的动作都能在构件摆动的小角度范围内完成，不需要额外的操作空间。实际安装时，这个构件通常成对布置在皮带机的头尾滚筒附近的机架两侧，正常运行状态下构件靠自重垂在机架侧边，和皮带保持足够的安全间隙，不会摩擦皮带造成额外的运行阻力，当皮带出现逆止失效倒转时，皮带侧边的挂点会随皮带反向运动，顺势挂入螺旋挂钩内，带动整个构件绕安装轴转动，直到底座抵靠在机架的限位挡块上，通过拉力锁死皮带的运动，整个制动过程不需要外部动力触发，属于纯机械结构的被动安全防护件，可靠性远高于带电气传感的制动组件，适合在粉尘大、湿度高的恶劣输送工况下使用。从建模细节来看，零件的所有棱边都做了小倒角处理，既避免安装时划伤操作人员，

　　也能减少应力集中提升零件的使用寿命，螺旋挂钩的末端做了收窄圆滑处理，勾连挂点时不会卡滞，能够顺畅滑入挂钩的螺旋槽内，安装孔的内径公差按照铰接配合的要求设定，既保证铰接轴能够顺利穿入，又不会因为间隙过大导致构件摆动时出现旷量，影响制动触发的精度。这类构件在粮食输送、矿山散料输送、包装生产线的皮带输送系统中应用广泛，属于不需要频繁维护的安全防护零件，设计时重点考量的是触发可靠性、结构抗冲击能力以及安装适配性，不需要过高的加工精度，但是对材料的韧性有一定要求，通常采用中碳钢冲压或者铸造成型后做调质处理，保证受冲击时不会发生脆断。
