机床用可调式平行夹钳定位组件结构

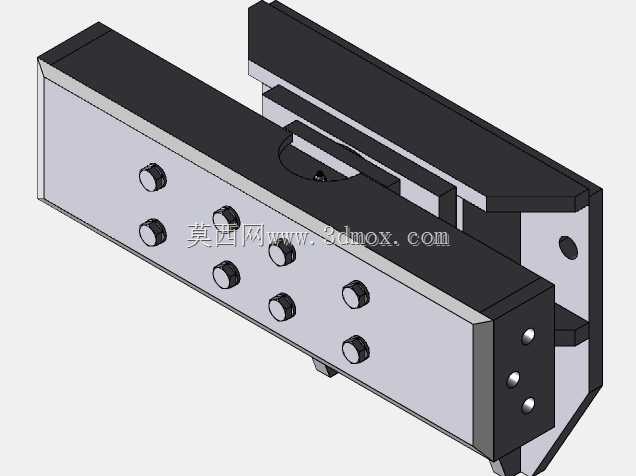

　　这套夹持定位组件主要面向金属切削加工、工装夹具搭建场景设计，在小型铣床、钻床的工位辅助装夹环节，以及自动化生产线的工件定位工位都能适配使用，核心作用是为待加工坯料、工装治具提供稳定的侧向夹持与位置固定，避免加工过程中工件受切削力作用出现位移、翘曲问题，保障加工尺寸精度的一致性。从结构设计逻辑来看，组件采用分体式拼接的块体结构，主体分为固定基座与活动压合两个部分，基座部分设置有均匀排布的内六角紧固螺钉孔位，孔位间距按照通用机床工作台的T型槽间距做了匹配设计，安装时可直接通过T型螺栓将基座固定在工作台面，不需要额外加工转接板，能大幅缩短工装搭建的准备周期。活动压块与基座之间采用平行导向的嵌合结构，压合面做了精磨处理，

　　表面粗糙度控制在Ra1.6以内，保证与被夹持工件表面的贴合度，避免压合过程中出现点接触导致的工件表面压伤、夹持力分布不均问题。组件侧面设置有三颗紧定螺钉，用于调整活动压块的伸出行程，调整行程范围覆盖0-20mm，可适配不同厚度的工件装夹需求，调整到位后通过侧面的锁紧螺钉完成位置固定，锁紧后夹持力可达到800N，能够满足常规铣削、钻削加工的切削力承载要求。在安装边界方面，组件整体外形为规整的长方体结构，长度方向尺寸控制在180mm，宽度方向为75mm，高度方向为60mm，安装时基座底部的定位面平面度公差控制在0.02mm以内，可直接贴合工作台面安装，不需要额外做找平处理，组件的所有外露棱边都做了C2倒角处理，

　　避免安装调整过程中出现划伤操作人员的风险。从实际使用的适配性来看，这套组件既可以成对使用作为平口钳的替代配件，完成小型工件的快速装夹，也可以多个组合排布，完成异形板材、长条形型材的多点位夹持固定，在工装搭建过程中，可根据工位的实际空间需求灵活调整安装位置，不需要受限于标准平口钳的固定开口范围。结构设计上没有采用复杂的传动构件，所有零件都采用常规的机加工工艺即可完成生产，基座与压块的材质选用45号钢，整体做调质处理，硬度达到HB220-250，具备足够的刚性与耐磨性，长期使用过程中压合面不易出现变形、磨损问题，紧固螺钉采用标准的内六角圆柱头螺钉，属于通用标准件，后期维护更换时不需要单独定制配件，可直接采购同规格标准件完成替换。

　　在夹持精度控制方面，活动压块的导向面与基座的配合间隙控制在0.01mm以内，压合过程中压块不会出现偏摆问题，夹持重复定位精度可控制在0.03mm以内，能够满足精密加工工序的装夹精度要求，针对不同材质的工件装夹需求，还可以在压合面加装铜质或者尼龙材质的防护垫片，避免夹持软质金属、非金属工件时出现表面压痕。组件的整体结构没有冗余设计，所有结构特征都服务于夹持固定的核心功能，没有多余的装饰性结构，在三维建模过程中，所有配合面都按照实际装配公差做了参数化设置，可直接导入装配环境做工装布局的干涉检查，也可以根据实际使用场景的需求，快速调整孔位间距、整体尺寸等参数，衍生出适配不同工作台规格的变体结构。
