高层建筑采光用星形捕光集光装置

　　这款捕光装置主要面向高层公共建筑、超高层办公建筑的顶层采光区域设计，解决传统高层核心区自然采光不足、人工照明能耗过高的实际工程问题，尤其适配40层左右的大体量公共建筑中庭、核心筒周边无外窗区域的自然光导入需求，可将屋面采集的自然光通过漫反射、导光结构均匀输送到建筑内部纵深区域，替代日间部分人工照明负荷，降低建筑日常运营的照明能耗。从结构设计逻辑来看，整体采用中心对称的星形放射布局，中心区域为集光核心区，向外延伸的多组放射状导光肋条构成整体承力框架，这种布局一方面可以最大化屋面受光面积，不同时段的太阳光都能通过放射状结构的反射面汇聚到中心集光区，另一方面对称结构的受力均匀性更好，适配屋面高空的风载荷、雪载荷工况，

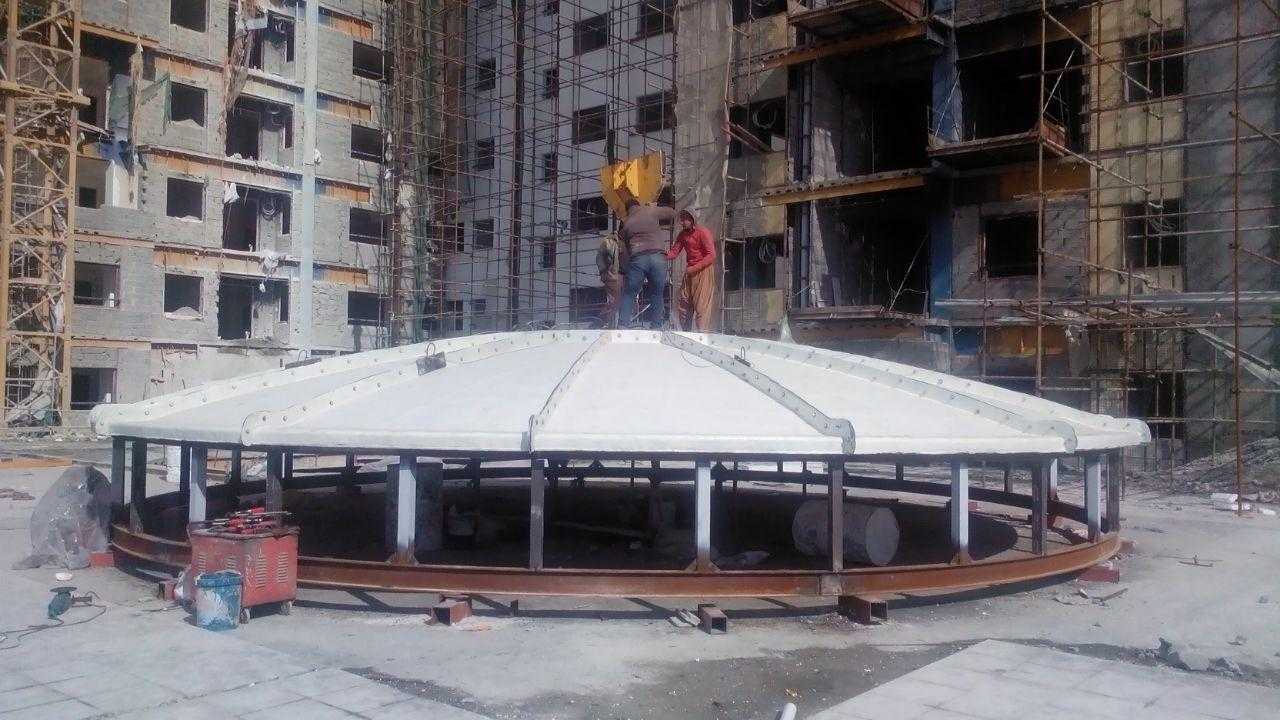

　　避免单侧受力过大导致的结构变形。装置的外露采光面采用玻璃纤维增强塑料作为主体成型材料，这类材料本身具备优异的耐候性，抗紫外线老化、抗雨水腐蚀的性能适配屋面长期外露的使用场景，同时材料自重远低于传统金属采光结构，能有效降低屋面的附加载荷，减少建筑主体结构的承重设计压力。在外形与安装边界上，装置整体为圆形薄型穹顶结构，安装时需要在屋面预留对应直径的圆形安装洞口，洞口周边需要做预制混凝土翻边来配合装置的底部密封法兰，防止屋面雨水渗漏；装置整体凸起于屋面的高度控制在较低范围，不会对屋面的整体风场造成过大扰动，配合放射状的流线型肋条设计，能有效分解高空横向风的冲击力，降低风振带来的结构疲劳风险。

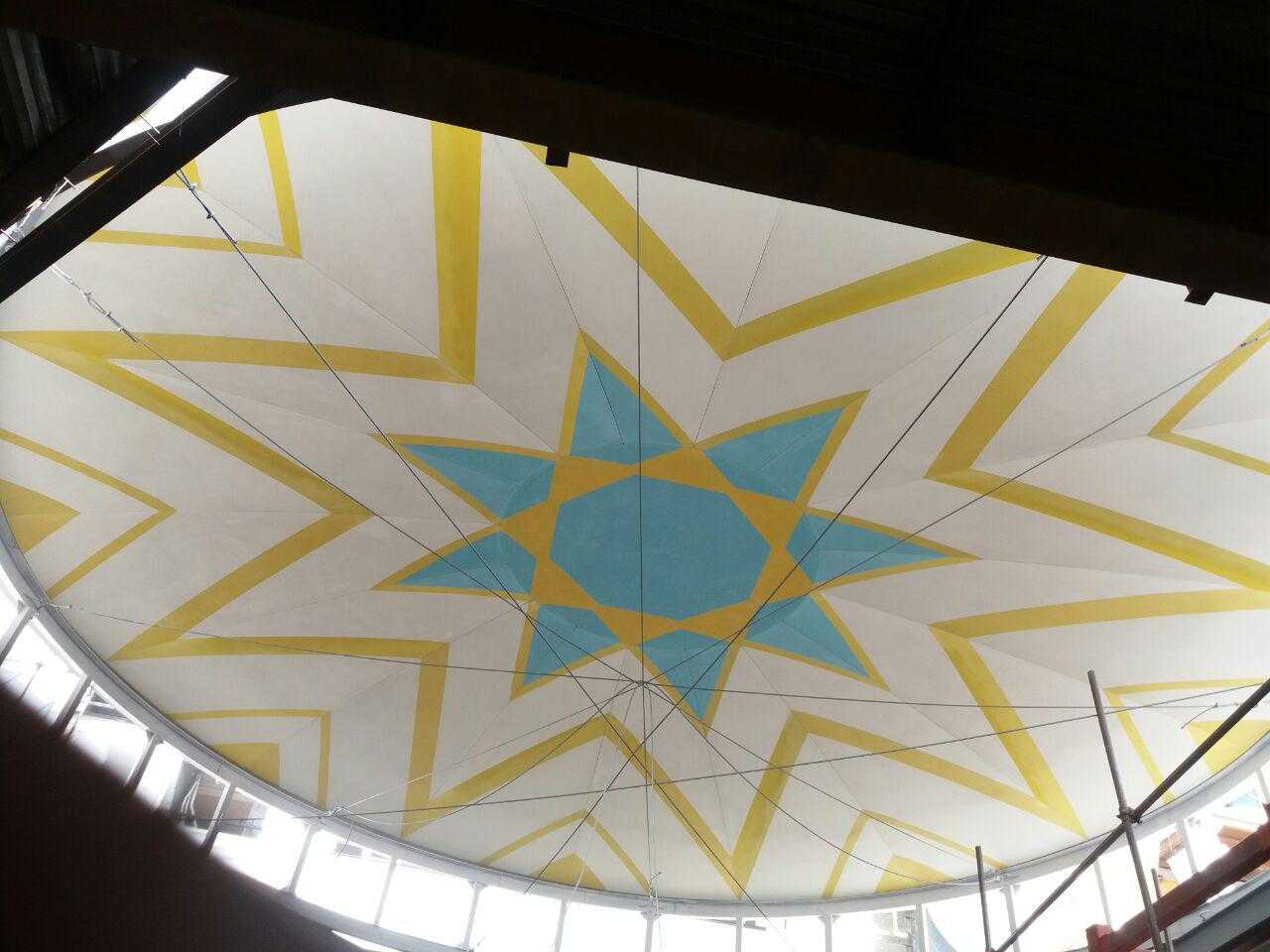

　　设计阶段针对不同地域的风载荷特性做了专项受力分析，验证了不同风速下结构的形变量与应力分布，确保在极端大风天气下结构不会出现开裂、脱落的风险。装置的采光面做了特殊的漫反射纹理处理，汇聚的自然光不会形成刺眼的强光斑，而是经过多层漫反射后形成柔和的均匀面光源，导入建筑内部后不会产生眩光问题，适配办公区域的视觉舒适度要求。安装时需要配合屋面的防水构造做多层密封处理，装置底部的法兰与屋面翻边之间采用耐候密封胶加橡胶止水带的双重密封结构，连接节点采用隐藏式设计，避免外露连接件长期受雨水侵蚀出现锈蚀问题。放射状的肋条内部集成了导光结构的安装卡槽，后期维护时可以单独拆卸单块采光面板进行更换，不需要整体拆解装置，降低高空维护的作业难度与成本。

　　中心集光区下方预留了导光管的安装接口，可以根据建筑内部的采光需求，对接不同直径的导光管系统，将自然光输送到不同楼层的公共区域，接口处采用标准化的快装结构，适配市面上主流的导光管产品尺寸，不需要额外做定制转接件。整体结构的连接节点均采用等强度设计，每个连接位置的承载能力都经过受力校核，避免出现局部应力集中导致的结构失效，外露的金属连接件全部采用不锈钢材质，适应屋面高低温交替、高湿度的恶劣使用环境，延长装置的整体使用寿命。
