双层轿运车承载结构三维设计

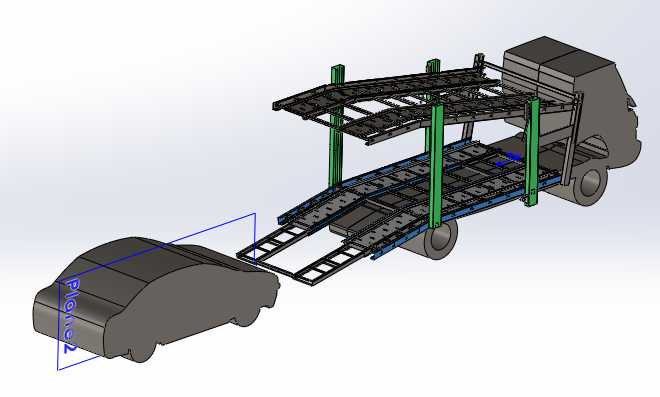

　　该模型还原的是道路商品车运输场景中常用的双层车辆运输半挂结构，日常主要用于整车制造厂到经销商网点的成品乘用车转运，也可在二手车跨区域调拨、赛事车辆长途转场等场景中使用，相比单层平板运输车，其双层承载结构可在合规限高范围内将单车载运量提升近一倍，大幅降低单台车辆的长途运输成本。从结构设计逻辑来看，整个承载框架采用分段式模块化设计，下层承载面为固定主承载结构，直接与半挂车行走机构的主梁连接，铺设防滑冲压钢板作为承载基面，两侧设置可翻折的限位挡块，避免运输过程中车辆出现侧向滑移；上层承载平台为可升降结构，通过四根立式导向立柱实现上下位移导向，立柱采用矩形型钢焊接而成，内部集成液压升降的导向滑槽，升降驱动采用隐藏式布置的液压油缸，

　　可根据上下层装载车辆的高度灵活调整上层平台的离地高度，适配不同高度的乘用车、SUV甚至轻型商用车的装载需求。尾部设置的可收放爬梯为铰接式结构，爬梯表面做了防滑齿形处理，爬梯展开后与地面形成的坡度控制在15度以内，保证普通家用乘用车可自行开上下层承载面，爬梯收起后通过锁止机构与尾部框架固定，避免行驶过程中出现晃动脱落。整个框架的连接节点全部采用焊接加螺栓紧固的复合连接形式，主受力梁采用高强度低合金型钢，在保证整体结构强度的前提下尽可能降低自重，避免出现超载超限的问题。设计过程中充分考虑了道路行驶的边界条件，整体外廓宽度控制在2.55米的国标限值以内，上层平台降至最低位置时整车总高度不超过4.2米，满足高速公路通行的限高要求；

　　每层承载面都设置了轮胎限位凹槽与绑带挂点，车辆停放到位后可通过绑带将车轮与承载框架固定，避免急刹、颠簸路段出现车辆移位。上下层之间的净空可在1.6米到2.1米之间调节，下层最大净空可满足高度2米的轻型客车装载，上层调整后可容纳高度1.6米的常规家用轿车，单车载运量可达6到8台常规乘用车。导向立柱的布置位置避开了车辆上下的通行路径，不会对车辆的驶入驶出造成干涉，爬梯的宽度设置为2.3米，可满足左右轮距最大2米的车辆通行，爬梯的铰接轴做了耐磨衬套处理，长期反复收放也不会出现轴孔磨损松旷的问题。整个承载结构的重心经过优化设计，满载状态下整车重心高度控制在1.8米以内，可保证高速行驶时的侧向稳定性，避免转弯时出现侧翻风险。

　　框架侧面预留了防护栏安装位，可按照法规要求加装侧防护与后防护装置，避免行驶过程中其他车辆、行人钻入车底。在建模过程中，所有型钢构件都还原了实际的焊接坡口、螺栓过孔等工艺细节，升降机构的导向轮、液压油缸的铰接点都按照实际装配关系做了约束，可直接用于结构受力仿真、装配工艺验证的参考，也可作为同类轿运车改型设计的基础框架，通过调整主梁长度、立柱间距即可适配不同载运量、不同运输车型的需求。
