车载移动式天然气管线计量检测作业装置

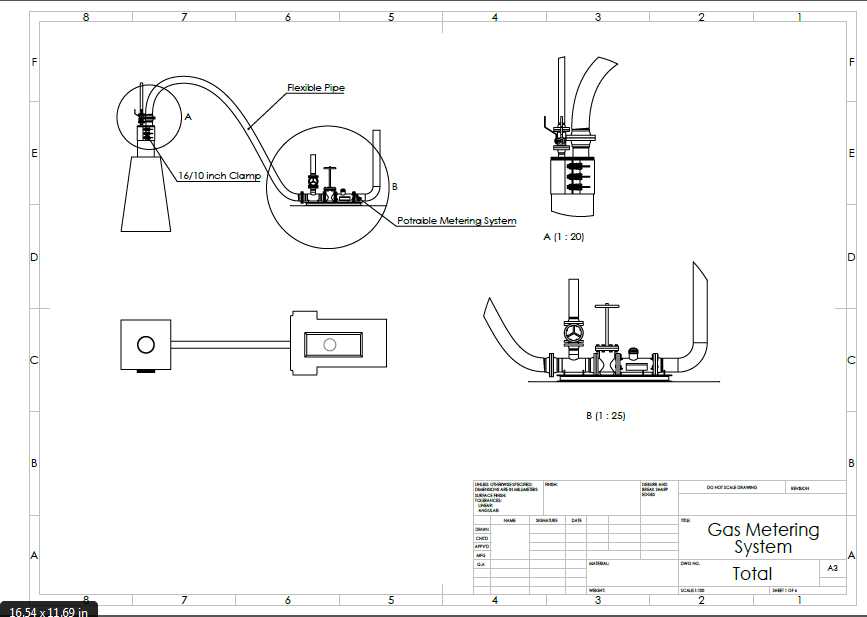

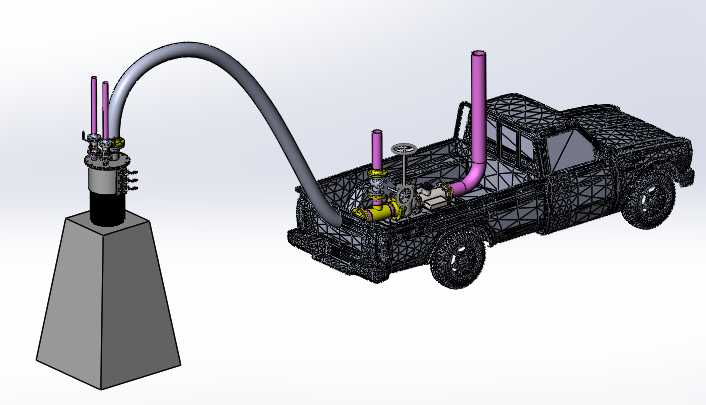

　　这套车载式作业装置主要面向油气田集输场站、城镇燃气管网的野外现场作业场景，解决固定计量站覆盖范围有限、偏远井位计量校准难、管线泄漏点排查需多设备转运的实际痛点，将计量、检测、临时转接功能集成在皮卡货厢内，可快速抵达作业点位完成输气节点的参数核验与故障排查。整套装置的设计核心围绕野外作业的机动性展开，选用常规双排皮卡作为承载底盘，货厢内的设备布局严格遵循车辆载重分配原则，重型计量罐体靠近驾驶室侧布置，降低行驶过程中的轴荷偏移，软管卷盘、阀门操作位设置在货厢尾部，作业时人员无需攀爬货厢即可完成管路对接。装置与外部输气立管的连接采用大曲率耐高压橡胶软管，软管弯曲半径控制在300mm以上，避免高压气流输送过程中软管弯折产生流阻突变，

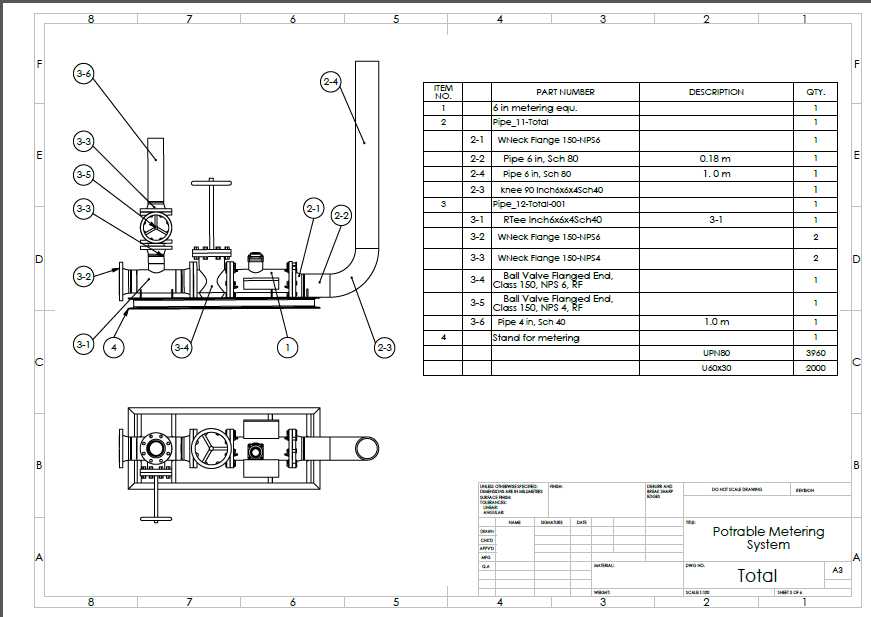

　　软管两端采用快装法兰接头，对接时无需额外吊装设备，两名作业人员即可在15分钟内完成与井口装置的密封连接。货厢内集成的计量单元采用垂直管路布局，紫色标识的计量引压管垂直向上布置，避免管内积液影响计量精度，引压管根部设置排污阀，可在作业间隙快速排出管内凝析液，防止低温环境下管路冻堵。配套的泄漏检测模块通过支管与主管路连通，可实时采集管内压力波动数据，判断阀门内漏、管线砂眼等隐蔽故障，无需将管线泄压拆解即可完成初步故障定位。整套装置的安装边界充分考虑皮卡货厢的尺寸限制，所有突出设备的最高点距离货厢底板不超过1100mm，满足城市道路限高要求，设备外侧设置镂空防护框架，既不影响管路散热，也能防止行驶过程中飞溅的碎石撞击仪表元件。

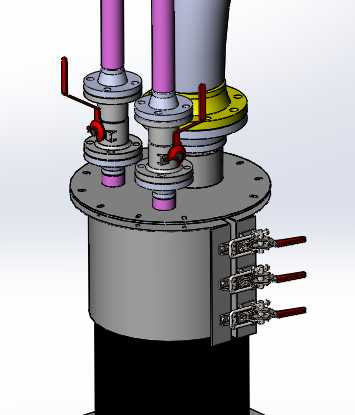

　　井口对接端的锥形支座采用快拆结构，作业时可快速放置在井口旁的硬化地面，支撑连接立管承受软管的侧向拉力，避免井口阀门承受额外弯矩造成密封面损伤。管路系统的所有阀门均采用明杆结构，作业人员可直观判断阀门开关状态，防止误操作造成的气流泄漏，管路上的压力表、流量计均采用防震型表头，适应野外非铺装路面行驶的震动工况，避免仪表指针漂移影响计量准确性。整套装置的管路通径匹配常规集输管线的DN50规格，可适配绝大多数井口、阀室的接口尺寸，无需额外加工转接头，作业完成后软管可快速收纳到货厢侧的卷盘上，所有外露接口加装防尘堵盖，防止野外环境下的沙尘进入管路造成阀门密封面磨损。
