手动液压式移动落地起重作业设备

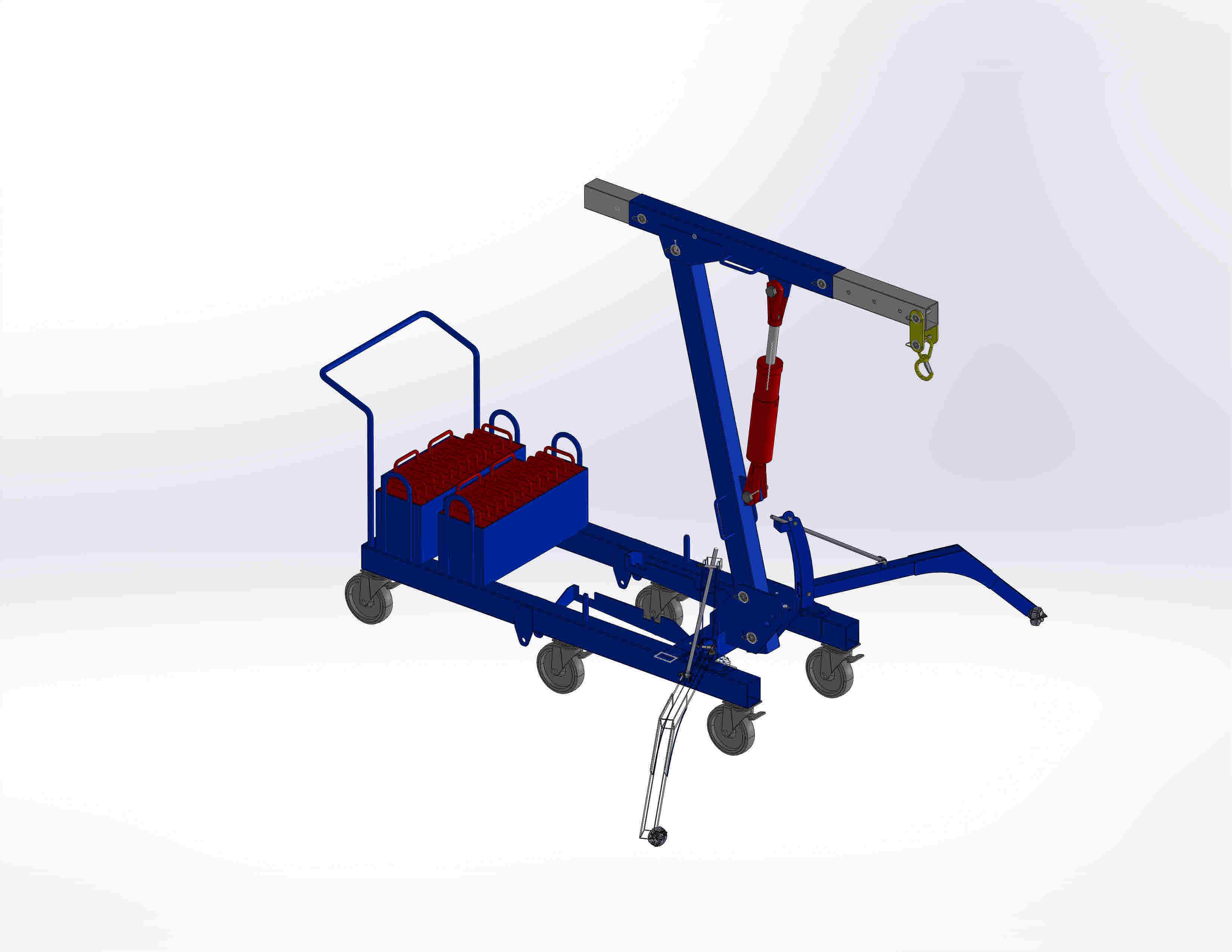

　　这款手动液压驱动的移动式落地起重设备，主要面向室内平整硬质地面场景下的小吨位重物吊装移位作业，常见于机加工车间的工件周转、设备维保现场的零部件拆装、仓储区域的重型货物码放调整，以及实验室、展厅等无法安装固定行吊、也不允许大型起重车辆进入的受限空间作业场景，区别于大型固定式起重设备，它无需预埋基础、不需要外接动力源，完全依靠人力完成移位与起升动作，作业灵活度高，对场地适配性强。设备整体采用轮式移动底盘布局，底盘框架为型钢焊接结构，后部设置带防护栏的配重放置区，作业时可根据待吊重物的额定重量配置对应配重块，避免起吊过程中发生整机倾翻，底盘四角配置带刹车的万向脚轮与定向脚轮组合，空载或轻载状态下单人即可推动设备移位，

　　到达作业点位后踩下脚轮刹车即可锁定整机位置，无需额外打地锚固定，大幅缩短作业前的准备时间。起升执行部分采用手动液压千斤顶作为动力核心，液压油缸垂直布置在底盘中部的铰接支座上，上端与伸缩式吊臂中部铰接，吊臂尾端通过销轴与底盘前端的立架铰接，形成三角受力结构，反复按压液压手动泵即可驱动油缸活塞杆伸出，推动吊臂绕尾端铰点向上回转，实现吊钩的起升动作，油缸上集成的卸荷阀可控制吊臂平稳回落，起升速度可通过卸荷阀的开度灵活调节，避免重物下放时产生冲击。吊臂采用箱型伸缩结构，内节臂可根据作业半径需求拉出调整长度，臂端设置带防脱卡扣的起重吊钩，吊钩通过滑轮组与吊臂连接，减少起升过程中的钢丝绳磨损，吊臂侧面设置的定位销可锁定伸缩臂的伸出长度，

　　防止带载状态下臂节自行滑移。底盘前端设置可收放的支撑支腿，当起吊重量接近额定上限时，可将支腿放下接触地面，分散底盘受力，降低脚轮的承载负荷，同时进一步增大整机的支撑跨度，提升重载作业时的稳定性，支腿高度可通过螺纹调节，适配存在轻微坡度的作业地面。设备后部设置的推扶手高度符合人体工程学设计，扶手表面做防滑处理，操作人员推动设备移位时无需过度弯腰，液压手动泵的操作手柄布置在扶手侧方，站在设备后部即可完成起升操作，作业时可清晰观察吊钩与重物的对位情况，无需额外配备指挥人员。从设计逻辑来看，这款设备优先平衡了便携性与承载能力，整体结构没有冗余设计，所有受力铰点均采用带润滑嘴的销轴连接，日常维护时只需定期加注润滑脂即可保证转动顺畅，

　　液压系统为独立闭式回路，日常使用中无需频繁更换液压油，维护成本极低。外形尺寸方面，设备总长控制在两米以内，宽度不超过0.8米，吊臂全缩状态下整机高度低于1.5米，可顺利通过常规宽度的车间通道、防火门以及电梯轿厢，适配大多数室内作业场景的通行边界，吊臂全伸最大作业半径可达1.2米，最大起升高度可满足将重物放置到1.2米高工作台或货架的需求，覆盖绝大多数小吨位室内吊装的作业范围。设计过程中对底盘的受力分布做了针对性优化，配重区的位置尽量靠后，在同等配重重量下可获得更大的抗倾覆力矩，减少用户需要配置的配重块总重量，降低整机空载移动时的推行阻力，吊臂的截面尺寸经过受力校核，在额定载荷下的挠度变形控制在允许范围内，避免带载回转时吊臂产生过大抖动。液压千斤顶的选型匹配了设备的额定起重量，手动泵的操作力控制在普通人可正常施加的范围内，即使连续完成多次起升动作也不会产生过度的操作疲劳，脚轮的选型兼顾了承载能力与滚动阻力，单轮承载满足整机满载状态下的受力要求，同时轮面采用硬质聚氨酯材质，在环氧地坪、水泥地面上滚动时不会留下划痕，也不会产生过大的推行噪音。设备的所有钢结构件表面均做了防锈喷涂处理，可适应车间内存在少量切削液、油污的作业环境，长期使用也不会出现大面积锈蚀，各个铰接位置的销轴均做了淬火处理，表面硬度满足长期反复转动的耐磨要求，减少使用过程中的零件磨损更换频率。
