食品包装线理料分拣送料设备结构

　　这套分拣送料结构主要面向食品、医药、小五金等行业的高速包装产线前段工序，解决散装小规格物料从无序堆料到有序定向输送的衔接痛点，常见于瓶装、袋装包装线的上料工位，替代传统人工理料的低效作业模式，适配圆瓶、异形小零件、袋装颗粒包等多种形态工件的定向排序输送需求。从结构布局来看，设备整体采用落地式方管焊接机架作为承载主体，机架底部配置可调式防滑脚杯，可在安装时调整整机水平度，抵消车间地面不平整带来的振动偏移，脚杯调节行程预留50mm余量，适配多数车间的地面安装条件，机架整体高度控制在1100mm左右，符合产线操作人员的站立作业视线高度，也能和后端高度在850-950mm区间的包装主机进料口完成平顺对接，无需额外增设过渡提升结构。

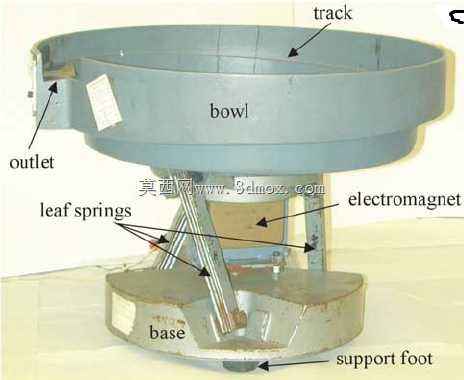

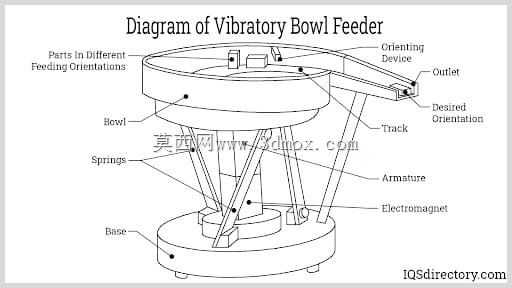

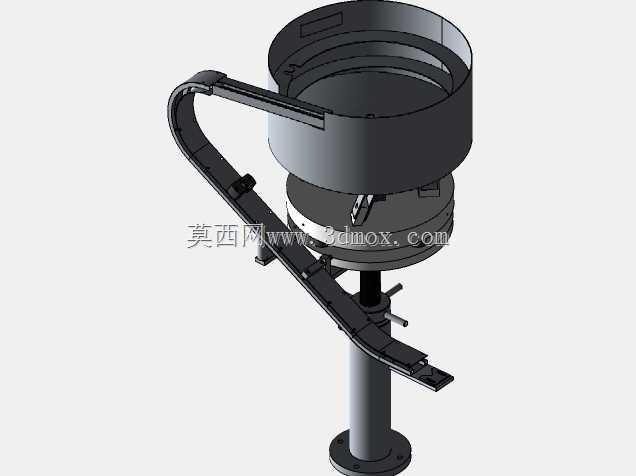

　　核心功能单元分为两部分，上部的振动储料斗负责承接上游倒入的散装物料，通过变频控制的振动电机驱动料斗做定向微幅振动，让物料均匀缓慢地落入下方的离心式理料盘内，避免一次性进料过多造成理料盘卡料、堵料；理料盘通过圆周离心运动配合盘壁的定向导向轨道，将无序堆叠的物料逐一调整为统一朝向，剔除姿态不符合要求的物料使其重新回到盘内循环排序，排序完成的物料顺着出料导轨平稳输送至后端接料工位，导轨宽度可根据物料外形尺寸做无级调节，适配直径20-80mm区间的不同规格工件，导轨侧边配置可快速拆装的透明防护挡板，既可以观察物料输送状态，也能防止高速运动的物料飞出导轨。出料端的直线输送段采用独立的微型振动驱动，和主理料盘的振动频率做差速匹配，

　　避免物料在导轨衔接处出现堆叠、卡滞，输送速度可根据后端包装主机的运行节拍做0-15m/min的无级调速，最高可适配每分钟300件的高速理料节拍，满足中高速包装产线的产能需求。设计过程中充分考虑了食品医药行业的卫生要求，所有和物料接触的部件均采用304不锈钢材质加工，表面做拉丝抛光处理，无卫生死角，机架外侧的封板也采用不锈钢板材折弯成型，可直接用高压水枪冲洗清洁，符合食品生产设备的卫生规范。整机的电气控制元件全部集成在机架下部的密封电控仓内，仓门设置密封胶条，避免冲洗过程中水汽进入造成电气故障，设备的气源、电源接口全部集中布置在机架侧方的预留接口区，现场安装时仅需对接电源和压缩空气即可完成调试，减少现场布线的工作量。

　　结构设计上做了多处快拆优化，理料盘、出料导轨无需专用工具即可快速拆卸更换，在切换生产不同规格物料时，可在15分钟内完成全套适配部件的更换，减少产线换型的停机时间；振动单元和机架之间配置了多层阻尼减振垫，可将设备运行时的振动传递率降低85%以上，避免振动传导至后端包装设备影响计量、包装精度，也能降低设备运行时的噪音，实测满载运行时设备1米处的噪音值低于72分贝，符合车间作业的噪音管控要求。安装边界方面，设备整机占地尺寸控制在长1200mm、宽800mm的区间内，上方预留300mm的操作维护空间即可，无需额外的吊装设备，两名操作人员即可完成移位、安装作业，适配多数中小型包装车间的场地布局条件，可直接嵌入现有包装产线的前段工位，无需对原有产线做大规模改造。
