潜伏牵引式AGV智能搬运小车结构设计

　　这款潜伏牵引式AGV的三维结构设计，核心面向离散制造车间的线边物料转运、仓储库区的整托货物接驳场景，适配电子组装、汽车零部件加工、电商仓储分拣等多类需要频繁点对点物料输送的作业环境，可替代传统人工手动液压拖车完成重复性的长距离搬运任务，降低车间物流通道内的人工作业安全风险，同时匹配多班次连续生产的物料补给节奏。从实际作业边界来看，该AGV的车体宽度控制在400mm以内，整体高度不超过300mm，可直接潜入高度适配的标准物料台车底部，通过尾部的自动升降牵引销完成与料车的自动挂接，单台额定牵引负载覆盖500kg以内的整托物料，最小转弯半径控制在800mm，可适配车间内1.2m宽度的主物流通道转弯需求，

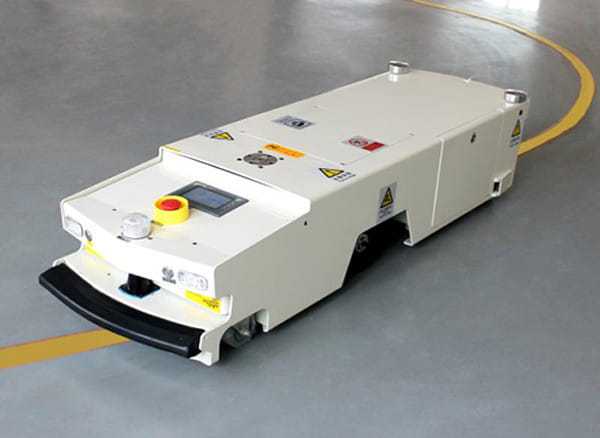

　　无需对现有车间地面做大规模改造即可完成部署。车体前端配置的接触式防撞胶条与非接触式激光避障传感器形成双重防护，当行进路径0.5m范围内出现障碍物时可自动减速，0.2m范围内触发紧急制动，避免碰撞人员或现场设备；顶部的急停按钮采用大直径蘑菇头设计，现场人员可在任意作业角度快速触发停机，符合车间设备安全设计规范。操作面板区域集成了触控显示屏与状态指示灯，可实时显示当前车辆的运行状态、电量剩余值、故障代码信息，方便现场运维人员快速排查异常；车体顶部四角配置的导航定位传感器，可兼容磁条导航、二维码导航两种主流导引方式，用户可根据现场实际部署成本灵活选择配置方案。结构设计层面，车体主框架采用钢板折弯焊接成型，内部预留了电池仓、驱动轮组安装腔、

　　控制元件安装位，驱动单元采用差速驱动布局，两个主动驱动轮对称布置在车体中部，前后端各设置一组万向从动轮，保证车体行进过程中的稳定性，即使在地面存在5mm以内高度差的车间环氧地坪上也能平稳通行，不会出现卡滞或颠簸导致的物料滑落问题。电气元件的安装位均预留了标准走线槽与检修口，日常维护时无需整体拆解车体外壳，仅需打开对应位置的检修盖板即可完成元件更换与线路检修；电池仓采用快拆结构设计，可支持快速更换电池补能，适配两班倒或三班倒的连续生产场景，减少设备充电等待的空置时间。牵引销的升降机构采用电动推杆驱动，挂接料车时牵引销自动升起卡入料车底部的牵引孔，到达目标点位后牵引销自动下降完成脱钩，全程无需人工介入，

　　可配合车间的生产管理系统完成自动叫料、自动配送、自动空车回收的全流程无人化作业。车体外壳的所有外露边角均做了圆角钝化处理，避免人员通行时被尖锐边角刮擦，外壳表面采用喷塑工艺处理，耐车间内的轻微油污与粉尘附着，日常清洁仅需采用湿抹布擦拭即可维护外观整洁。在建模过程中，所有运动部件均做了干涉检查验证，驱动轮的转向行程、牵引销的升降行程、防撞胶条的压缩行程均预留了足够的安全余量，不会出现运动过程中的结构干涉问题；所有标准件均采用国标通用规格，后续加工组装时可直接采购市售标准件完成装配，降低定制加工的成本与周期。
