手动式小型液体定量灌装设备结构设计

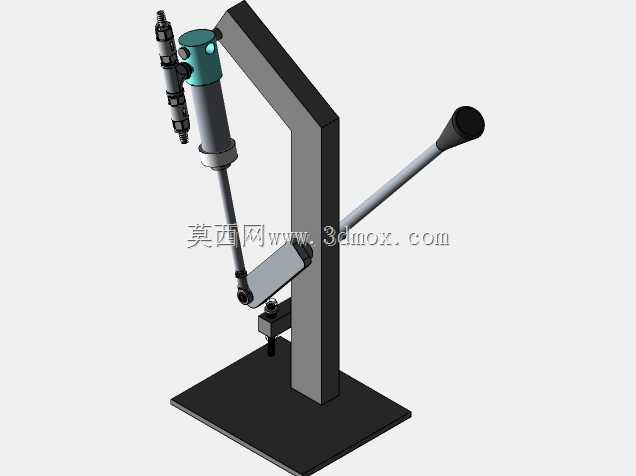

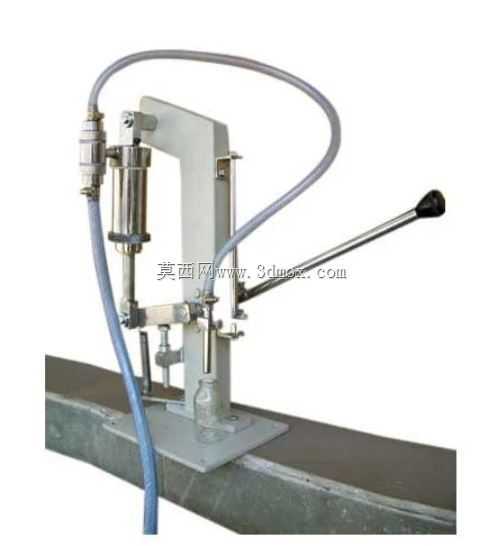

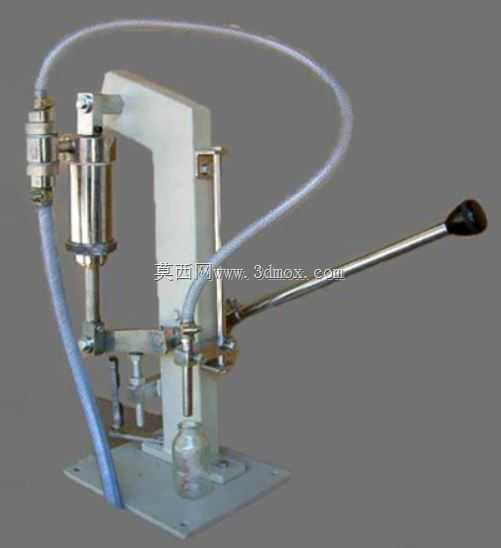

　　这款手动液体灌装设备的三维结构，主要面向小批量生产场景下的液体分装需求，常见于小型作坊、实验室试样、门店现制饮品分装、小规格日化样品灌装等场景，无需外接气源与电源，仅靠手动操作即可完成单次灌装动作，对场地配套条件要求极低，适合无动力配套的零散作业场景使用。设备核心功能是完成低粘度液体的定量灌装，通过手动压杆的行程控制单次灌装量，可适配不同规格的小口容器，灌装头采用细长出料结构，能够深入容器内部减少液体飞溅，配套的进料软管可直接插入储液容器内，无需额外搭建储料罐管路，拆装清洗十分便捷，适合频繁更换灌装物料的多品种小批量作业。从结构设计逻辑来看，整体采用立式悬臂布局，底部方形安装底板作为整个设备的承载基础，底板预留安装孔位，

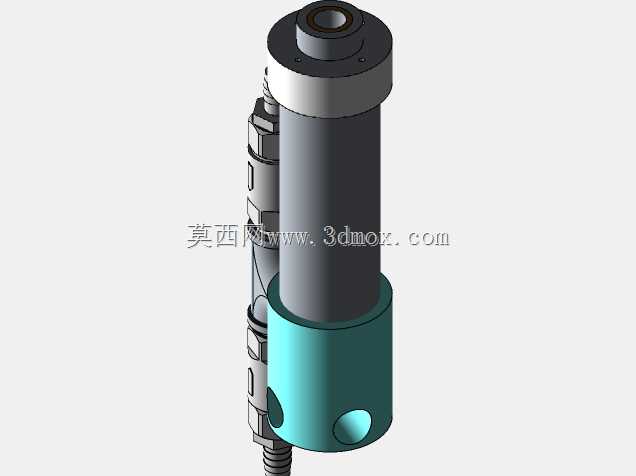

　　可通过螺栓固定在工作台面，避免操作过程中设备移位；支撑立柱采用矩形截面型材，保证压杆操作时的结构刚性，减少压杆下压过程中的结构形变，保证灌装量的稳定性。灌装执行组件集成在立柱前端，包含进料单向阀、出料单向阀、活塞式计量腔结构，手动压杆通过杠杆结构连接活塞组件，下压压杆时活塞在计量腔内移动，将计量腔内的液体通过出料阀压出，松解压杆时活塞在复位件作用下回退，通过进料阀将储液容器内的液体吸入计量腔，完成单次吸料循环，整个动作逻辑无需额外控制元件，纯机械结构即可完成定量吸料、出料的动作循环，故障率极低。设备的操作手柄向侧方延伸，符合人工操作的施力角度，操作人员站立或坐姿状态下均可轻松完成压下、松开的动作循环，单次操作行程经过优化，

　　不会出现操作行程过大导致的手臂疲劳。管路部分采用柔性食品级软管连接，进料端可根据需求更换不同长度的软管，适配不同高度的储液桶，出料端的灌装头位置可通过支架上的调节结构微调高度，适配不同高度的灌装容器，从10ml的小样品瓶到500ml的常规包装瓶均可适配，调整时仅需松开支紧螺丝即可滑动调整灌装头高度，无需拆卸其他结构。安装边界方面，设备整体占地尺寸较小，底板长宽尺寸适配常规工作台的摆放空间，安装时仅需保证底板前方预留足够的容器摆放空间，侧方预留压杆操作的活动空间即可，无需预留额外的管线排布空间，整体占用空间不足0.1平方米，可直接放置在常规操作台上使用。结构细节上，所有与液体接触的部件均采用快拆结构设计，无需专用工具即可拆卸清洗，

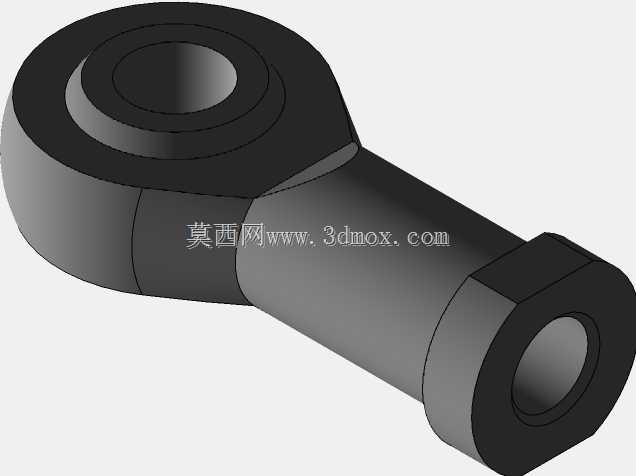

　　更换物料时可快速拆解接触部件完成清洁，避免不同物料之间的交叉污染；各运动铰接点采用耐磨衬套结构，长期手动操作也不会出现铰接点松旷的问题，保证活塞行程的一致性，进而保证灌装量的精度。这款设备的结构设计完全围绕手动作业的需求展开，没有冗余的自动化结构，整体结构简单可靠，维护成本极低，对于没有自动化灌装产线的小型生产场景来说，既可以保证灌装量的一致性，又能降低设备投入成本，同时无需配套动力设施，移动十分便捷，可根据作业需求随时转移使用位置。在建模细节上，各部件的装配关系完全还原实际设备的装配逻辑，铰接点的运动间隙、紧固件的安装位置、密封件的装配位置都做了还原，可直接用于手动灌装设备的结构参考、改装设计或者教学演示使用，对于小型灌装设备的结构设计人员来说，能够直观了解手动活塞式灌装设备的核心结构原理，以及手动操作机构的人机工程设计思路。
