工业散料自动套袋包装设备结构设计

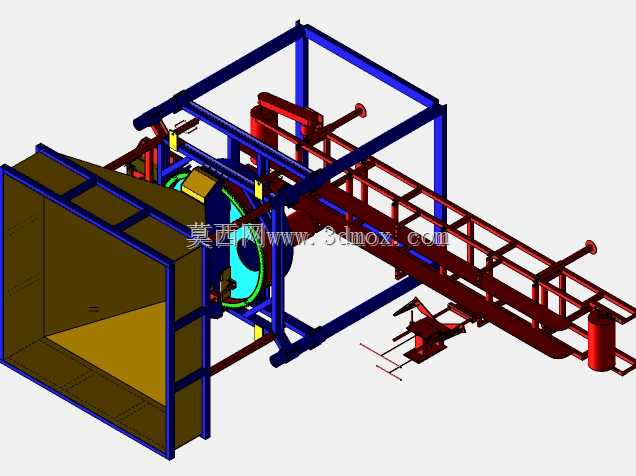

　　该设备主要面向20mm粒径以下散状颗粒物料的袋装包装工序，常见于建材、粮食加工、化工原料分装等生产场景，可衔接上游物料出料端完成连续化套袋装填作业，替代传统人工套袋装填的低效作业模式，降低散料分装过程中的粉尘外溢风险。从整体结构布局来看，设备采用方管型材搭建的框架式主体承载结构，左侧设置大倾角敞口式受料仓，料仓内壁做倾斜导料设计，可保证散状物料依靠自重顺畅滑落至中部装填工位，避免粒径不均的颗粒物料在仓内起拱卡料；料仓出口位置设置回转式装填执行机构，配套气动夹袋组件，可在套袋工位完成袋口夹持后，通过回转动作将包装袋对准出料口，完成物料装填后再回转至输出侧，衔接右侧的长距离输送架体。右侧输送段采用辊道搭配栏板防护的结构设计，

　　可承载装填完成后的袋装物料，将其平稳输送至下游缝包、码垛工位，输送架体下方设置气动定位挡块，可在装填过程中对包装袋位置进行限位，避免装填时物料冲击力导致袋体偏移。设计过程中重点考虑了散料装填的冲击力缓冲问题，料仓与装填工位的衔接位置做了圆弧过渡处理，减少物料下落的垂直冲击距离；框架主体的型材选型根据满载工况下的载荷分布做了加强处理，左侧受料段因为承载物料静载荷较大，采用了更大截面的方管做支撑，右侧输送段因为仅承载袋装成品的移动载荷，型材截面可适当减小，在保证结构刚性的前提下控制整体自重。设备的安装边界需要匹配上游出料设备的出料口高度，左侧受料仓的进料端高度可根据现场工况做适配调整，整体设备的地面安装需要做预埋地脚固定，

　　避免装填作业过程中设备出现晃动；气动执行元件的管线全部沿框架型材内侧排布，避免外露管线被物料剐蹭损坏，同时预留了气动控制元件的安装位，可根据现场气源条件配套对应的调压、过滤组件。从作业流程逻辑来看，设备的动作循环完全匹配散料分装的节拍：空袋由人工或上游上袋机构放置到夹袋工位后，夹袋气缸动作夹紧袋口，回转机构带动空袋转动至出料口正下方，料仓出料控制阀开启完成物料装填，达到设定装填量后控制阀关闭，回转机构带动装填完成的袋体转动至输送侧，夹袋气缸松开，袋体落至输送辊道上，由输送机构送出工位，整套动作循环可根据物料装填量调整节拍，适配不同规格包装袋的分装需求。设备的外露运动部件全部设置了防护栏结构，避免作业过程中人员误触运动部件造成安全隐患，料仓敞口位置可根据物料特性配套防尘罩接口，对接厂区除尘系统，减少分装过程中的粉尘扩散。
