土豆振动分选分级作业设备结构设计

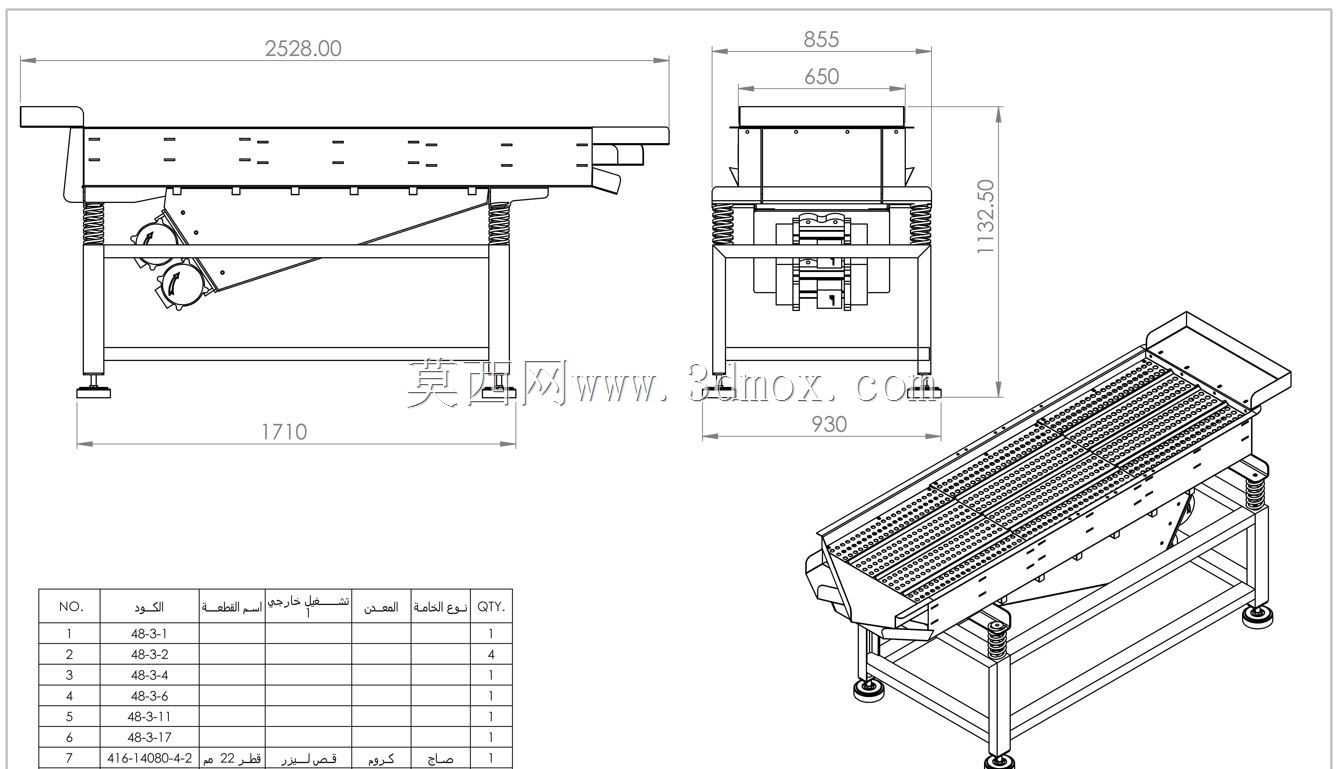

　　在薯类初加工的产线布局里，这类振动分选设备通常衔接在出土土豆的去泥、初洗工序之后，承担按薯块尺寸规格完成分级的核心作用，适配中小型农产品加工合作社、薯类收储点的作业需求，也可嵌入大型净菜加工产线作为前段分级单元，替代传统人工分拣的低效作业模式。设备整体采用卧式长条形布局，核心作业面为带分级筛孔的振动槽体，槽体下方通过多组均匀布置的减振支撑弹簧与底架连接，弹簧选型兼顾支撑刚度与隔振效果，避免作业时振动传导至地面影响周边设备运行，底架采用型钢焊接成型，底部预留的安装孔位可直接通过膨胀螺栓固定于硬化地面，无需额外做混凝土基础，安装边界控制在长2.8米、宽1.1米、高1.2米范围内，单台设备占地不足4平方米，适配多数老旧厂房的狭小空间改造需求。

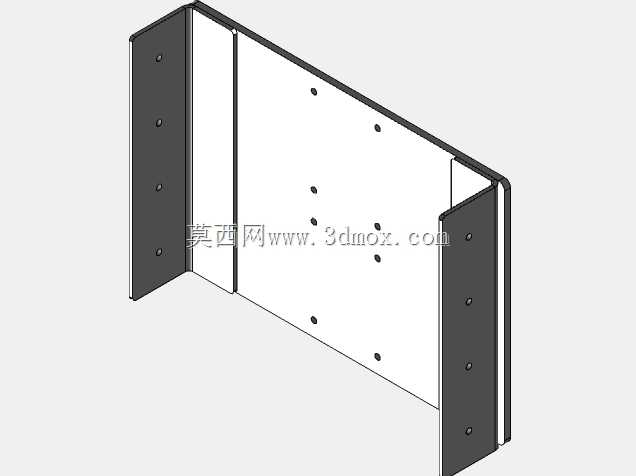

　　振动驱动单元布置在槽体侧下方，采用偏心块式振动电机作为激振源，电机的安装角度可根据待分选土豆的含泥量、表皮湿度做微调，调整范围在0-30度之间，通过改变激振力的方向，控制物料在筛面上的行进速度与抛落强度：当处理刚出土带湿泥的土豆时，可适当加大激振角度，让薯块在筛面做更高频次的小幅度抛动，既避免湿泥粘堵筛孔，也能让薯块充分翻转，保证不同尺寸的薯块都能接触到筛孔完成分级；当处理经过初洗、表皮干燥的薯块时，可减小激振角度，加快物料行进速度，提升单小时处理产能。筛面采用分段式模块化设计，沿物料行进方向依次布置不同孔径的筛板，前段筛孔尺寸最小，可筛除夹带的泥土、碎石以及直径小于30mm的小个薯块，中段筛孔适配商品薯的常规尺寸区间，筛出直径30-60mm的主流规格薯块，后段筛孔尺寸最大，留存直径60mm以上的大规格种薯或加工用薯，不同段筛板均采用快拆式压块固定，日常清理筛孔、更换不同孔径筛板时无需拆卸整体槽体，单人即可在15分钟内完成筛板更换作业，适配不同品类薯类甚至相近尺寸根茎类作物的分选需求。

　　槽体的入料端设置有缓冲导料板，导料板表面贴有3mm厚的食品级橡胶垫，避免上游输送带送料时薯块直接撞击筛板造成表皮破损，导料板的倾斜角度设置为15度，既保证物料能顺畅滑入筛面，又不会因流速过快导致物料堆积在筛面入口处。槽体两侧设置有高度150mm的挡边，挡边与槽体采用折弯一体成型，避免振动过程中薯块从侧边掉落，挡边顶部预留有透明防尘罩的安装卡槽，在处理干物料需要控制粉尘外溢时，可快速加装亚克力防尘罩，对接车间除尘系统。设备的出料端对应三段筛面分别设置三个独立出料溜槽，溜槽同样做了圆弧过渡与橡胶衬层处理，避免薯块下落过程中出现磕碰伤，每个溜槽的出口尺寸可适配下游的周转筐、输送带或者包装设备的接料口，无需额外做转接结构。

　　从设计逻辑上看，这套结构没有采用复杂的曲柄连杆传动结构，整体运动部件仅包含振动电机与支撑弹簧，日常维护仅需定期检查弹簧的疲劳度、紧固电机安装螺栓即可，没有需要频繁润滑的传动节点，适配农产品加工场景下运维人员专业能力不足、维护条件有限的实际情况。振动参数的匹配上，将筛面的振动频率控制在16Hz，振幅控制在3-5mm区间，这个参数区间既能够保证物料在筛面的分层与透筛效率，又不会因振动强度过大导致土豆表皮出现擦伤、甚至内部组织损伤，影响后续储存与商品价值。设备的整体重心经过配平计算，静止状态下重心落在底架支撑面的几何中心位置，作业时的动载荷经过弹簧隔振后，传递到地面的载荷不足设备自重的10%，即使放置在二楼的加工车间也不会对建筑结构造成额外负担。在实际选型适配时，可根据产线的处理产能调整槽体的宽度，常规1米宽度的筛面单小时处理量可达3-5吨，完全匹配多数中小型薯类加工产线的产能需求，若有更大产能需求，可将两台设备并联布置，共用入料与出料转接结构，无需对整体布局做大幅改动。
