食品加工用振动分级分选设备结构

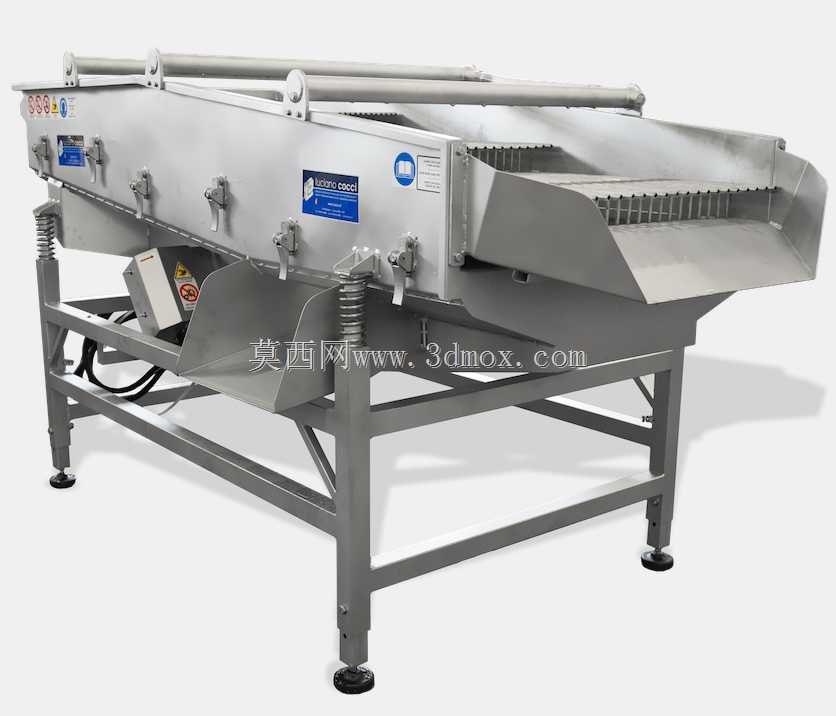

　　在果蔬、坚果、小型预制件等需要按尺寸规格完成批次分选的加工场景中，这类振动分级设备是产线前段衔接上料与后续包装、深加工环节的核心单元，不同于传统滚筒筛、人工分选的作业模式，它依靠高频小幅振动配合定向排布的分级轨道，能够在连续送料的过程中完成不同规格物料的精准分流，不会出现物料卡滞、磕碰损伤的问题，尤其适配表皮易损的鲜果、鲜食类物料的分选作业。从结构设计逻辑来看，设备整体采用不锈钢方管焊接机架作为承载基础，四条支腿底部配置可调式橡胶减震脚杯，既可以抵消振动电机作业时传递到安装地面的激振力，避免对周边其他精密加工设备造成振动干扰，也能根据现场安装地面的平整度快速调整设备水平度，保证振动轨迹的一致性，

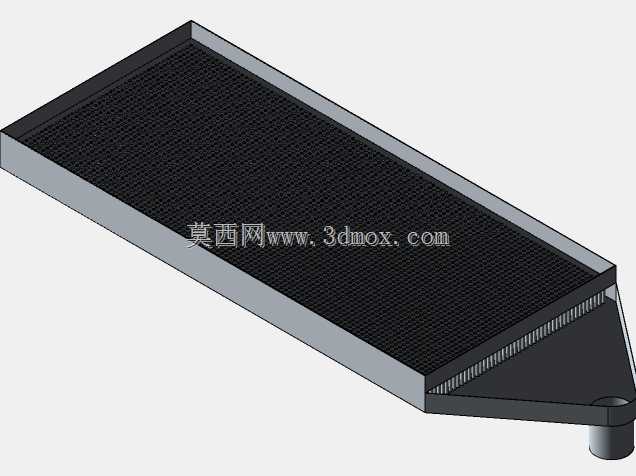

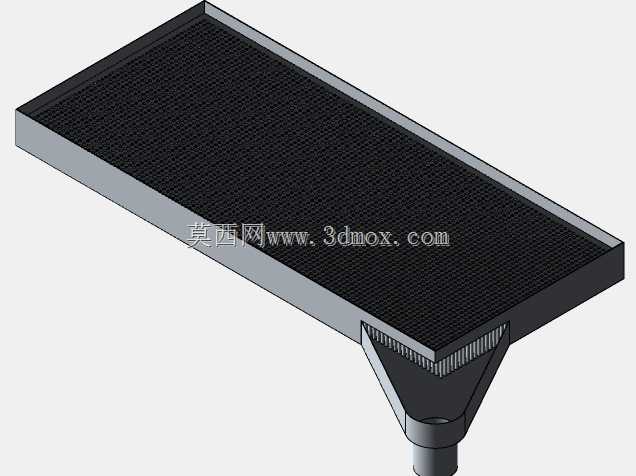

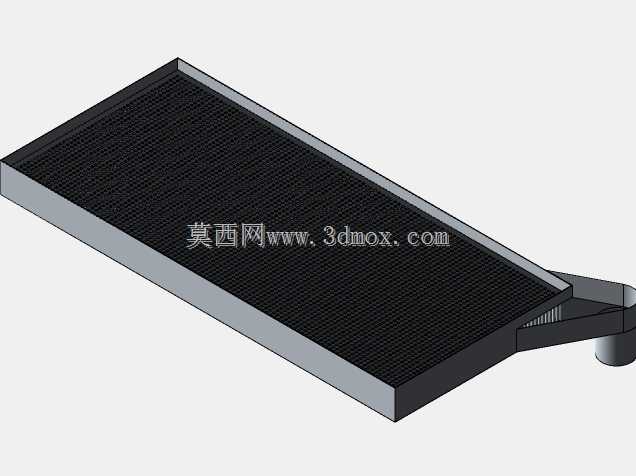

　　支腿与主机身之间通过螺旋压缩弹簧做柔性连接，弹簧的刚度参数经过匹配计算，既能够支撑主机身的整体重量，也可以让振动电机输出的激振力完全作用在筛体部分，减少无效的能量损耗。主机身的筛面采用模块化的条形轨道设计，轨道之间的间隙沿物料输送方向逐步递增，物料从入料端进入筛面后，在振动作用下沿轨道向前匀速移动，尺寸小于对应位置间隙的物料会直接落入下方的导料溜槽，最终汇入收集容器，尺寸超规格的物料则继续沿筛面向前移动到末端出料口，完成全规格段的分级作业，这种间隙递增式的筛面设计，能够避免入料端物料堆积造成的小规格物料无法透筛的问题，分级精度比等间隙筛面提升15%以上。设备的激振源采用侧装式振动电机，电机安装座与筛体侧板采用加厚钢板焊接加固，

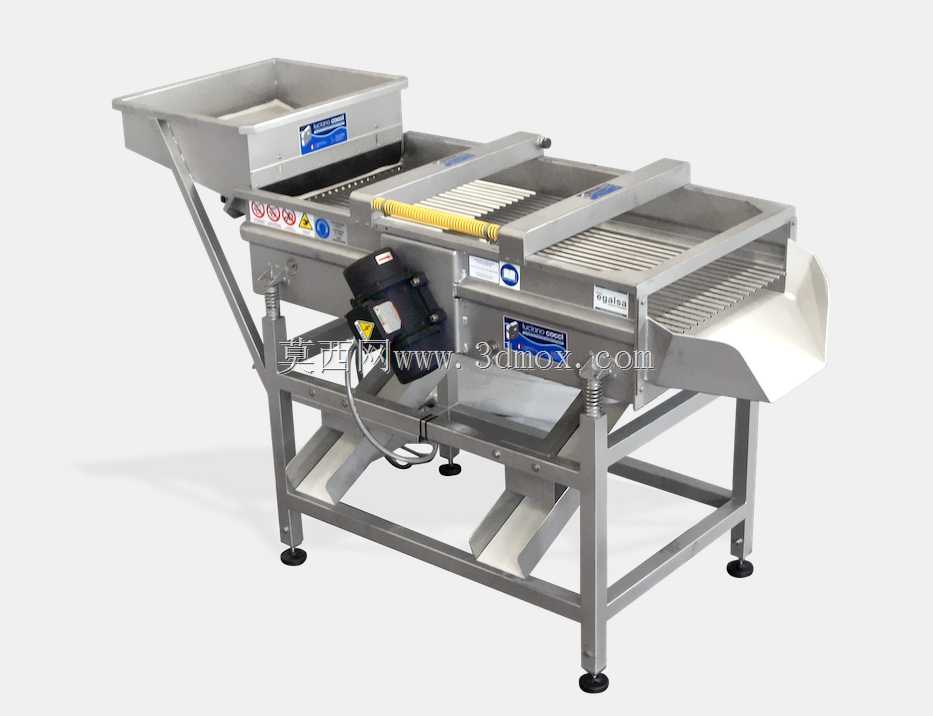

　　避免长期振动造成焊缝开裂，电机的偏心块角度可以根据物料的特性进行调整，针对表面摩擦力大的物料可以适当调大激振力，加快物料的输送速度，针对易滚动、易磕碰的球形物料则可以调小激振力，降低物料在筛面的弹跳幅度，减少表皮损伤。筛体的两侧设置有可调节的挡料板，能够根据单次处理的物料批量调整挡料高度，避免物料在振动过程中从筛面侧边掉落，入料端设置有缓冲导料板，物料从上料设备落入筛面时会先接触缓冲板，降低下落冲击力，既避免物料砸伤筛面造成轨道变形，也能减少物料的破损率。从安装边界来看，设备整体长度控制在1.8米左右，宽度0.9米，整机高度（含支腿调整到最高位置）约1.1米，不需要额外做地基固定，直接放置在硬化的车间地面即可投入使用，

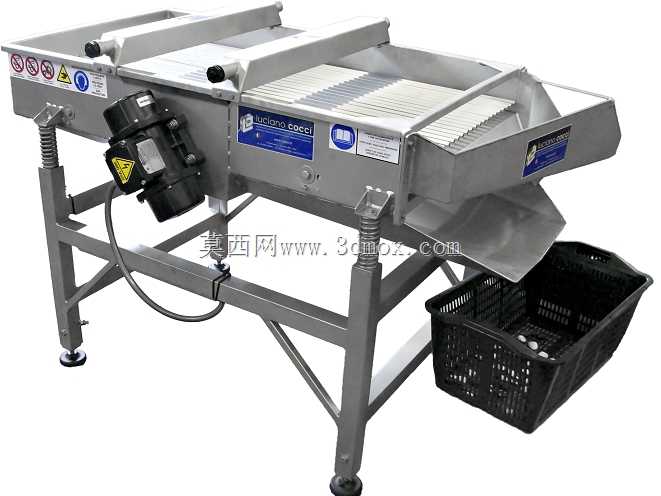

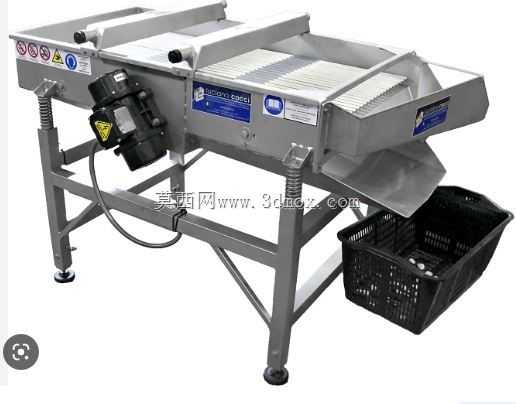

　　设备侧边预留的电机接线位置距离地面高度0.4米，方便车间配电线路的接驳，下方的导料溜槽出料口距离地面高度0.35米，可以直接适配标准规格的物料周转筐放置，不需要额外配置接料输送设备，单机即可完成独立的分级作业，也可以快速接入自动化产线，与上游的清洗设备、上料提升机，下游的包装设备做无缝衔接。筛面的轨道模块采用快拆式固定结构，不需要专用工具就可以快速拆卸更换，针对不同尺寸区间的分级需求，只需要更换对应间隙规格的轨道模块即可，不需要对整机结构做改动，设备的所有与物料接触的表面都做了抛光处理，没有卫生死角，方便生产完成后的冲洗清洁，完全符合食品加工场景的卫生要求。在实际选型适配过程中，需要根据待分选物料的最大外形尺寸、单批次处理量来调整筛面的倾斜角度与振动电机的运行频率，筛面的倾斜角度一般控制在3-5度区间，角度过大容易造成物料移动速度过快，分级精度下降，角度过小则会造成物料在筛面堆积，处理效率降低，振动电机的运行频率一般调整在25-50Hz区间，根据物料的流动性做对应匹配，保证物料在筛面呈均匀的薄层分布状态，避免叠层造成的小规格物料无法透筛的问题。设备的弹簧支撑位置经过重心匹配计算，四个支撑点的受力偏差控制在5%以内，保证筛面各位置的振动幅度一致，不会出现局部振幅过大或者过小的问题，确保整个筛面宽度方向上的分级效果均匀，不会出现一侧物料走速快、一侧物料堆积的偏料问题。
