多工位旋转式液体灌装生产设备结构

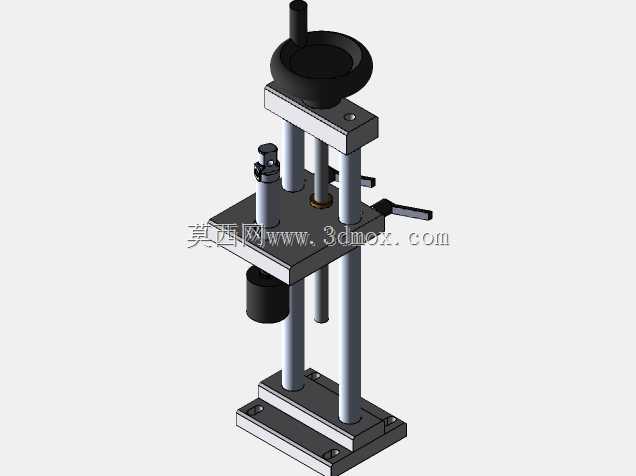

　　在食品饮料、日化洗护、医药制剂的批量生产环节，容器灌装是衔接前道制瓶、洗瓶工序与后道旋盖、贴标、装箱工序的核心节点，传统直线式灌装设备受工位排布限制，单台设备占地长度往往达到六至八米，对于车间面宽不足、需要紧凑排布产线的中小产能工厂来说，直线式设备的安装边界很难适配现有车间的立柱、消防通道布局，旋转式灌装结构的出现，正是为了在有限占地范围内实现更高的单小时产能输出。这套旋转灌装结构采用回转式工位布局，核心承载部件为分度驱动的旋转工作台，台面上沿圆周均匀分布多组容器夹持定位机构，相比直线式灌装的逐瓶停等灌装逻辑，旋转结构可在工作台回转过程中同步完成容器上料、定量灌装、余液吹除、容器转出的全流程动作，不存在直线式设备的输送带空程返回等待时间，同等产能下设备的占地投影面积仅为直线式灌装设备的40%左右，适配层高3.2米以上、车间可用宽度不足五米的紧凑型生产车间安装需求。从功能实现逻辑来看，这套结构的灌装阀组件采用随动式升降设计，当空瓶由进瓶星轮输送至旋转工作台的夹持位后，夹持机构会自动对中容器瓶口中心，灌装阀随工作台回转的同时沿垂直导轨下降，阀头插入瓶口内部设定深度后再开启灌装通路，这种潜入式灌装逻辑可以大幅降低易起泡液体（如果汁、酱油、日化洗剂）在灌装过程中的泡沫溢出问题，避免灌装量不足或者瓶身外壁沾附料液的情况；灌装定量采用机械式容积定量结构，定量缸的行程可通过调节螺杆进行无级调整，

　　单工位灌装量调节范围覆盖100ml至1500ml，可适配市面上绝大多数常规口径的PET瓶、玻璃瓶包装容器，不需要更换整套灌装阀组件，仅需更换对应尺寸的瓶口密封胶圈即可完成不同瓶型的切换，换型调整时间可控制在四十分钟以内，适配多品种小批量的柔性生产需求。设计这套结构时，首先需要核算旋转工作台的分度精度与驱动扭矩匹配关系，工作台的分度停位误差需要控制在±0.2mm以内，才能保证进瓶星轮、出瓶星轮的拨瓶爪与台面上的容器位精准对接，避免出现卡瓶、倒瓶的故障；驱动端采用凸轮分割器搭配变频减速电机的组合，相比伺服直驱的方案，凸轮分割器的运行稳定性更高，在长时间连续三班倒的生产工况下，不需要频繁调整原点位置，维护成本更低。

　　其次是灌装通路的材质选型，所有与料液接触的部件均采用304不锈钢材质，密封件选用食品级硅橡胶材质，管路连接采用快装卡箍结构，不需要专用工具即可快速拆解清洗，满足食品、医药行业的设备卫生清洁要求；设备的机架主体采用方管焊接结构，焊接后整体进行去应力退火处理，再完成表面喷砂与哑光喷涂处理，避免长期使用过程中机架焊接应力释放导致的工作台面倾斜问题，安装时设备底部配置可调式减震脚杯，可根据地面平整度调整设备水平度，水平调整精度要求达到0.1mm/m，避免旋转工作台长期偏载运行导致的分割器轴承异常磨损。从安装边界来看，这套旋转灌装结构的主体机架宽度为1.8米，长度为2.2米，设备主体高度为2.3米，安装时需要在设备周边预留至少0.

　　8米的操作维护空间，用于日常更换密封件、调整灌装量、清洁料液管路，设备的进料口位于机架侧方高度1.6米位置，可直接与前道的储料罐、洗瓶机出料端对接，出料口高度与常规输送带的1.05米输送高度匹配，可直接衔接后道的旋盖设备，不需要额外增设过渡输送结构。在实际产线排布时，需要注意将设备的驱动电机侧预留1.2米以上的检修空间，方便后期对分割器、传动齿轮进行润滑维护，料液管路的排布需要避开旋转工作台的运动轨迹，所有管路采用管卡固定在机架侧面，避免设备运行过程中管路晃动与运动部件产生干涉。另外这套结构的防护设计采用全透明亚克力防护门，防护门配备安全联锁开关，一旦设备运行过程中防护门被意外打开，设备会立即停止运行，避免操作人员被运动部件碰伤，符合生产设备的安全防护规范；设备顶部预留有CIP清洗管路接口，不需要拆解灌装阀即可完成整套料液通路的在线循环清洗，进一步降低日常生产的清洁工作量。对于需要搭建中小产能灌装产线的工程人员来说，这套旋转灌装结构的模块化程度较高，所有功能部件均采用标准化接口设计，可根据实际产能需求增减旋转工作台上的灌装工位数量，不需要重新设计核心的驱动与机架结构，能够大幅缩短产线的设计与搭建周期。
