多轨道并行式冰棍自动化包装设备结构

　　冷食生产车间的后段包装环节，一直是产能瓶颈的高发区——单轨道包装机面对单线每分钟数百支的冰棍出料速度，往往需要匹配多台设备才能跟上凝冻线的产出，不仅占用更多车间场地，也增加了操作人员的值守点位与设备维护成本。这套多轨道冰棍包装结构，正是针对规模化冷食生产场景设计的并行作业设备，可直接对接前段多排冰棍出料输送带，无需额外设置分路理料机构，就能完成多列冰棍的同步包装作业，大幅缩减后段包装线的设备排布长度。

　　从实际生产用途来看，该设备覆盖冰棍从理料、送膜、裹包、封口到成品输出的全流程工序，适配常规棒式冰棍、雪泥类冰棒等多种冷食产品的包装需求，可兼容不同厚度的复合包装膜材，满足不同规格产品的包装尺寸调整需求。设备的进料端设置多道平行的物料导槽，每道导槽对应独立的物料检测位与推送机构，能够精准识别每支冰棍的到位状态，避免空包、物料错位等包装缺陷，相比单轨道设备，同等占地空间下产能可提升3至4倍，匹配日产百吨级的大型冷食生产车间的后段包装需求。

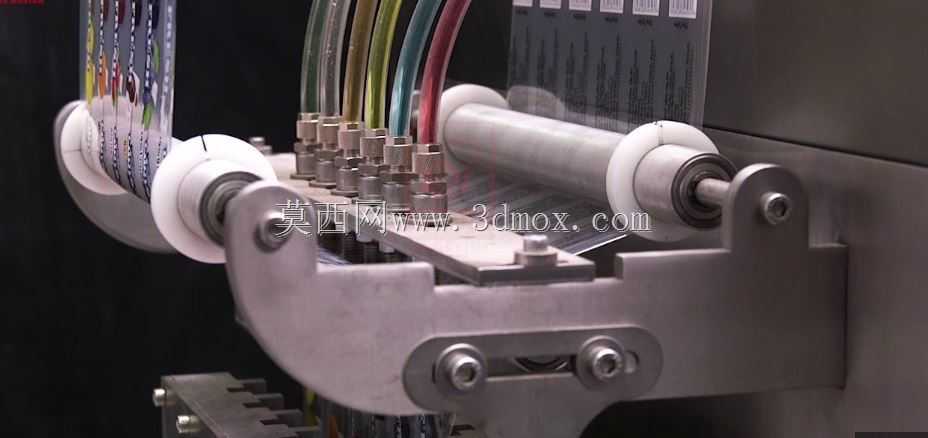

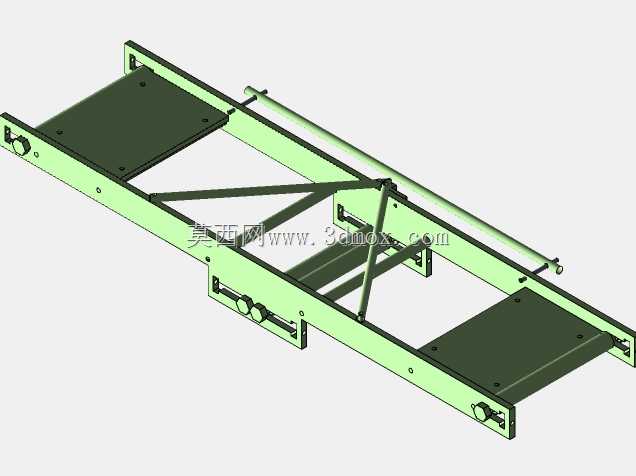

　　功能设计层面，整套结构采用模块化分区设计，将理料输送单元、包装膜供送单元、封切成型单元、成品输出单元做独立的安装基座设计，各单元之间通过定位销与快锁螺栓连接，既方便设备进场时的分块吊装，也便于后期针对不同产品规格做局部模块更换。其中理料输送单元的导槽侧边设置可调式挡边，可根据冰棍的长度、宽度尺寸快速调整导槽的有效通行宽度，调整过程无需拆卸主体结构，仅通过侧边的调节手轮即可完成尺寸校准，适配长度60mm至150mm范围内的常规棒式冰品包装。包装膜供送单元设置双工位膜卷安装位，可在设备不停机的状态下完成膜卷的接驳更换，减少因换膜导致的生产中断，膜材走料路径上设置多组张力调节辊与静电消除装置，避免冷食车间低温高湿环境下膜材粘连、走偏的问题，保证包装膜的送料精度控制在±1mm以内。封切单元采用恒温热封结构，封合辊的表面温度可根据膜材材质做分区调整，针对低温环境下的膜材封合需求，封合位置设置保温护罩，减少车间低温环境对封合温度的干扰，避免出现封边不牢、封边褶皱等质量问题，封口位置的切刀采用锯齿形刃口，切边整齐无连膜，同时在封切位置设置废料收集通道，裁切产生的边角料可通过负压通道统一收集，避免废料落入成品输送线造成异物污染。

　　设计思路上，整套结构充分考虑冷食生产车间的低温高湿作业环境，所有与物料、包装膜接触的零部件均采用食品级304不锈钢材质，机架主体采用加厚不锈钢方管焊接成型，表面做拉丝钝化处理，避免长期低温高湿环境下出现锈蚀问题，设备的传动部件全部设置密封式防护壳，防止清洗设备时的水汽进入传动结构造成润滑失效、零部件锈蚀。设备的操作侧设置全透明的亚克力防护门，防护门配备安全联锁开关，一旦防护门被异常打开，设备会立即停止运行，避免操作人员在设备运行时接触运动部件造成安全事故，同时透明防护门也方便值守人员实时观察内部的包装运行状态，及时发现卡料、膜材走偏等异常问题。

　　安装边界与外形尺寸方面，整套设备的主体长度控制在4.2米以内，宽度1.8米，设备主体的安装高度为1.7米，进料端的对接高度可根据前段出料输送带的高度在0.8米至1.1米范围内调整，适配不同厂家的凝冻生产线出料高度，设备底部设置可调式支撑脚杯，可根据车间地面的平整度调整设备水平度，调整行程为±50mm，无需额外做预埋安装基础，仅需平整的硬化地面即可完成设备安装固定。设备的成品输出端高度为0.75米，可直接对接后段的成品金属检测机、重量分选机与装箱输送带，无需额外设置过渡输送机构，减少整线的衔接点位。设备的电控柜集成在设备主体的侧端，无需单独设置电控安装位，进一步缩减设备的占地空间，整线的气源接口与电源接口均设置在设备侧端的集中接线区，方便现场的管线排布与安装对接，减少现场施工的工作量。

　　在实际运行逻辑上，各轨道的运行状态可独立控制，当某一轨道出现卡料、缺料等异常时，仅需停止对应轨道的运行即可完成故障排除，其余轨道可保持正常生产状态，避免单点位故障造成整线停机，大幅提升设备的整体运行效率。各轨道的包装速度可根据前段的出料速度做独立调整，适配前段生产线不同产能下的出料节奏，避免出现物料堆积、供料不足的问题。设备的传动系统采用伺服电机配合同步带传动，相比传统的链条传动，运行噪音更低，传动精度更高，同时同步带的维护成本更低，无需定期加注润滑脂，更符合食品生产车间的卫生要求。
