溢流灌装与压盖一体化生产设备结构

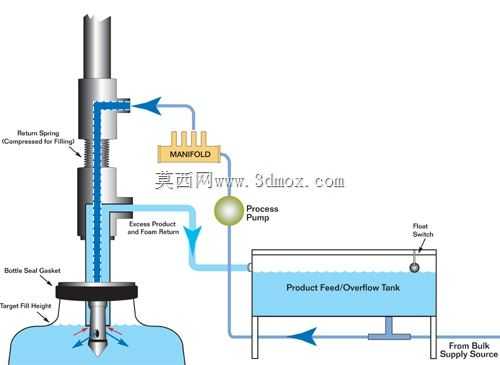

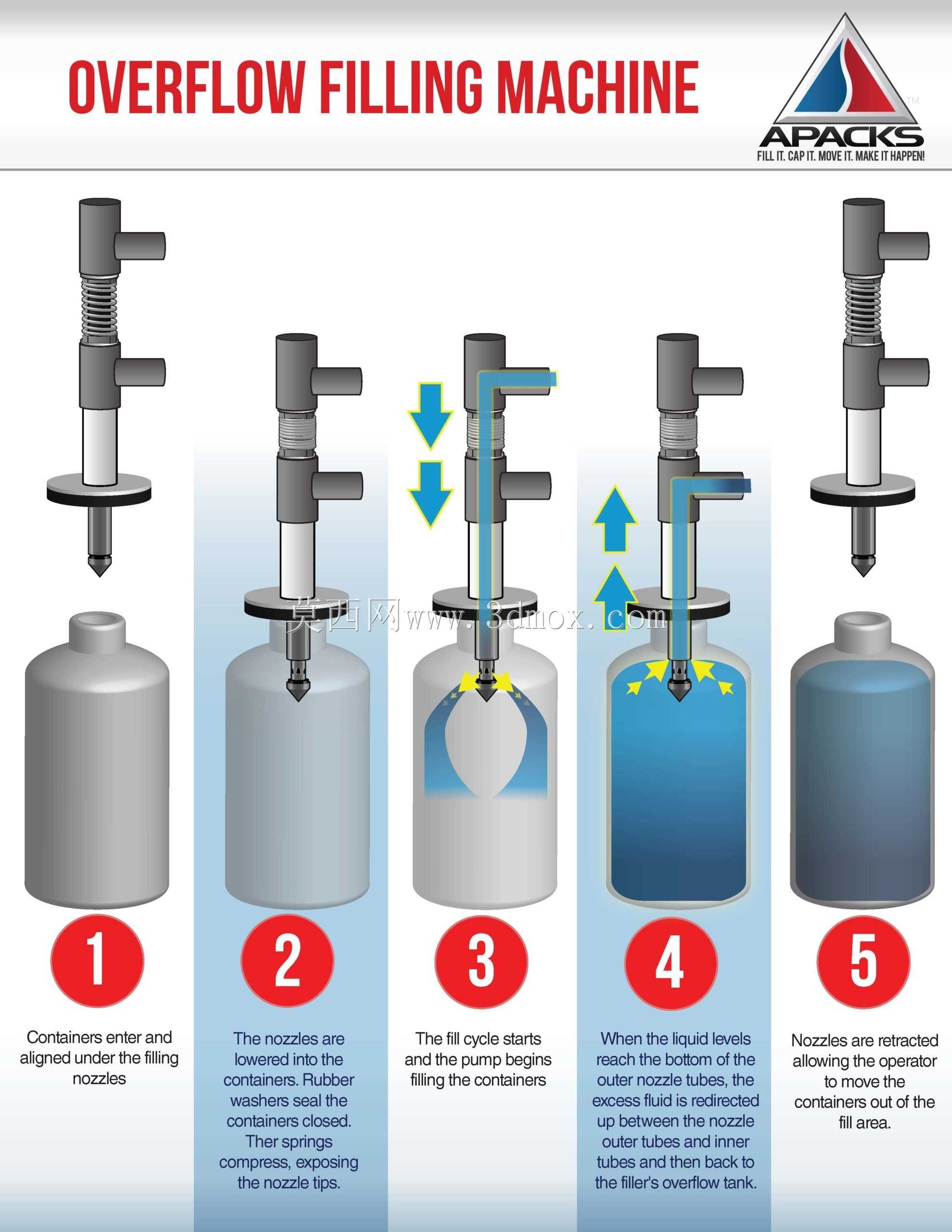

　　在瓶装流体类产品的量产车间里，灌装与压盖是前后衔接的核心工序，这套一体化设备正是针对中小产能瓶装生产线的工序整合需求设计，可直接对接上游理瓶、洗瓶工位，下游衔接贴标、装箱工位，省去了两台独立设备之间的过渡输送与定位环节，能有效压缩生产线占地长度，减少瓶身在工位转移过程中出现的倾洒、定位偏移问题。设备的灌装单元采用溢流灌装原理，灌装头伸入瓶内设定深度后开启注液通路，当瓶内液位到达标定高度时，多余液体会通过溢流回路回流至储液罐，相比定量泵式灌装，这种结构对瓶身容积公差的适配性更强，即便瓶体内腔存在小幅尺寸偏差，也能保证每瓶的液位高度一致，尤其适合饮品、日化洗护液、低粘度医药制剂等对灌装液位观感有明确要求的产品生产。

　　灌装工位的升降结构采用导杆导向配合气缸驱动，可根据不同瓶高调整灌装头的下行行程，调整范围覆盖常规100ml到2L规格的圆瓶、方瓶，调整时只需松开导向座的锁紧旋钮，对照刻度标尺移动到对应位置后锁紧即可，无需更换额外工装配件。压盖单元布置在灌装工位的下游侧，采用柔性压头设计，压头内部嵌有聚氨酯缓冲垫，压盖下行时先通过导向罩将瓶盖导正到瓶口正上方，再通过恒定压力将瓶盖压装到位，压力大小可通过调压阀调整，避免压力过大压裂瓶肩、或是压力不足导致瓶盖密封不严漏液的问题。整套设备的机架采用304不锈钢方管焊接成型，所有与物料接触的部位均采用食品级不锈钢材质，外露的转动部位加装了可拆卸的不锈钢防护罩，既满足食品、医药类生产车间的卫生清洁要求，也能避免生产过程中操作人员误触运动部件。设备的输送线采用平顶链板结构，链板宽度可适配直径50mm到120mm的瓶身，线体两侧的导向护栏可通过手轮调整间距，换产时无需拆卸零件，转动两侧手轮即可同步调整护栏宽度，适配不同规格的瓶身输送定位需求。在安装边界上，设备主体的长宽尺寸控制在1800mm×850mm范围内，地面安装时只需预留2000mm×1200mm的操作维护空间，地面承重要求不低于500kg/㎡，进料端和出料端的输送线接口高度统一为850mm，可直接对接车间内同高度的标准输送线，无需额外做高度差调整。设备的气路接口布置在机身侧面下部，接入0.6-0.8MPa的压缩空气即可运行，无需额外配置液压站，

　　日常维护时只需定期检查灌装头的密封圈磨损情况、链条的张紧度，以及导向导轨的润滑状态即可，维护点都布置在机身易触及的位置，不需要拆解主体结构就能完成常规保养作业。从设计逻辑上看，这套设备没有追求过高的灌装速度，而是把稳定性和换产便捷性放在优先位置，单头灌装配合单头压盖的结构，稳定运行产能可达每小时1200-1800瓶，完全能满足中小规模生产车间的产能需求，同时相比多工位高速灌装机，结构更简单，后期维护成本更低，对操作人员的技能要求也不高，普通车间操作人员经过简单培训就能完成换产调整和日常操作。在定位结构设计上，每个工位都设置了独立的瓶身定位卡块，卡块的轮廓可根据常用瓶身定制，当瓶身输送到灌装或压盖工位时，

　　卡块伸出将瓶身精准固定在工位中心，避免灌装时注液偏斜溅出、或是压盖时瓶盖错位的问题，卡块的驱动采用薄型气缸，响应速度快，定位重复精度可控制在±0.5mm以内，完全满足灌装和压盖的定位精度要求。溢流回路的设计上，回流管路上加装了可视流量器，操作人员可以直观看到溢流的液体状态，判断灌装头是否存在堵塞、密封不严的问题，回流的液体经过滤后直接回到储液罐，减少物料浪费，储液罐配有液位传感器，当罐内液位低于下限时会自动发出提示，提醒操作人员补充物料，避免灌装头空注。压盖单元的料道采用振动盘上盖结构，瓶盖通过振动盘排序后顺着料道滑到压头下方的取盖位置，料道宽度可根据不同瓶盖的直径调整，适配直径28mm到48mm的常规塑料瓶盖、金属防盗盖，换产时只需调整料道宽度和压头的导向罩尺寸，就能适配不同规格的瓶盖压装作业。
